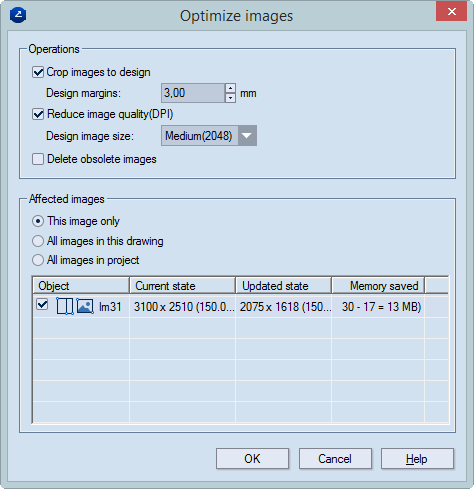

機能： 挿入されたイメージに対して行える操作の設定。注：これらの設定は、たとえば、挿入されたイメージが DPI やサイズの点で大きすぎ、かつ他の目的で必要なわけではなく、しかし 3D モデルでは表示したいというような場合に適用できます。そのような場合、イメージのサイズやプロパティを変更すると良いでしょう。必要なコンピュータリソースが減り、システムを遅くすることもなくなります。
画像を図面に合わせて切り取る： デザインのサイズに合わせてイメージを切り取ります。デザイン上にイメージを広げる必要がある場合は、［デザインマージン］で関連するマージンを設定できます。
図面の境界： イメージをデザインの上に広げるマージンを設定します。
画質（dpi）を下げる：： 印刷での要件に合わせてイメージの DPI 値を削減します。たとえば、要件に対してイメージの品質が高すぎる（ハードウェアのリソースを消費するため）場合、目的に合わせてイメージの品質（DPI）を下げることができます。
図面の画像サイズ： イメージの品質を DPI 単位で設定します。オプション:高（4096）、中（2048）、低（1024）。
古い画像を削除： 図面内で、デザインの外にあるイメージをすべて削除します。
該当する画像： ［機能］の設定を適用する場所に関するオプション
この画像のみ： 最適化の対象になっているイメージにのみ設定を適用します。
この図面のすべての画像： 図面内のすべてのイメージに設定を適用します。
プロジェクトのすべての画像： 現在のプロジェクト内のすべてのイメージに設定を適用します。
表： 上記の操作を適用できるイメージのリスト
オブジェクト： イメージファイル名と、そのファイルに対して行われた編集（切り抜きやダウンサンプリングなど）を表示します。使用上の注：選択された操作をイメージに適用するには、そのチェックボックスを選択します。
現在の状態： 元のイメージのサイズと、角カッコに入れた DPI の値を表示します。
更新された状態： 編集されたイメージのサイズと、角カッコに入れた DPI の値を表示します。
節約されたメモリ： イメージファイルの編集前と編集後のサイズを表示します。
