Sich überschneidende Flächen

Wenn eine Schachtel externe Objekte enthält, kann das Objekt Flächen in der Zeichnung überschneiden. Die Überschneidung von Objekten führt zur Durchdringung einer Fläche durch ein eingefügtes Objekt oder eine andere Fläche. Nachdem diese Funktion angewendet wurde, erscheint eine Kontur in der Nutzenzeichnung der überschnittenen Fläche. Dann muss dieser Kontur ein Schneidformat zugewiesen werden, damit der Überschneidungsbereich von der überschnittenen Fläche gelöscht und die überschnittene Fläche oder das überschnittenen Objekt bewegt werden kann.

So stellen Sie die Überschneidung von Flächen ein

1. Klicken Sie in der 3D-Zeichnung in der 3D-Symbolleiste auf Schnitt .
2. Klicken Sie im Zeichnungsbereich auf die Fläche, die einen andere Fläche oder ein anderes Objekt überschneiden soll.

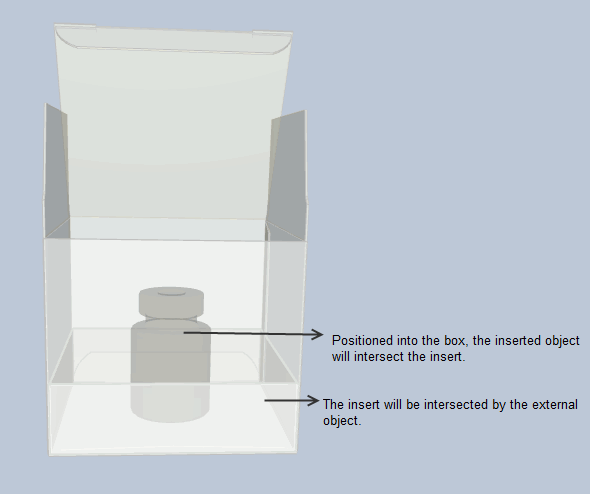

HINWEIS: Ein Beispiel einer solchen Konstruktion ist die Überschneidung einer Fläche mit einem externen Objekt oder einer anderen Fläche.

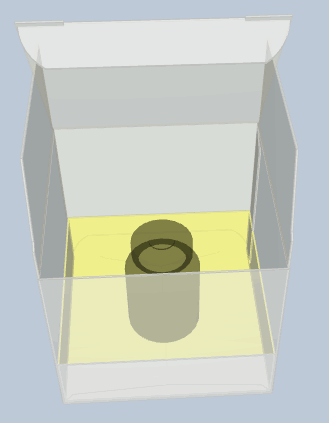

In der 3D-Ansicht ist die Fläche hervorgehoben.

3. Klicken Sie auf die Fläche oder das Objekt, die bzw. das die gewählte Fläche überschneiden soll.

WICHTIG: Wenn das überschneidende Teil aus mehreren Flächen besteht, müssen alle an der Überschneidung beteiligten Flächen ausgewählt werden.

4. Gehen Sie zur Nutzenzeichnung der zu überschneidenden Fläche.
5. Finden Sie in der Nutzenzeichnung die graue Kontur für die Überschneidung.

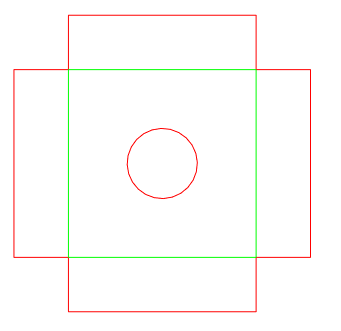

Der graue Kreis zeigt den Überschneidungsbereich an.

6. Wählen Sie die Kontur und ändern Sie dann deren Format in ein entsprechendes Format — Schneiden, Schneiden-Rillen, Perforieren o.ä.

Der Kreis hat jetzt das Format Schneiden.

7. Gehen Sie zur 3D-Zeichnung und klicken Sie Aktualisieren . Damit wird die Zeichnung entsprechend den konstruktiven Änderungen in der Nutzenzeichnung aktualisiert.
8. (Optional) Starten Sie die Falzsequenzanimation, um den die Auswirkung der Überschneidung zu begutachten.
