NC Dateien generieren

Durch die Benutzung des NC Anpassungsprogramms können Sie entweder die NC Maschine direkt durch einen COM-Port antreiben, oder den NC Code zu einer Datei exportieren. Sie können den generierten NC Code für verschiedene Typen von NC Controllern benutzerspezifisch definieren. Das NC Anpassungsprogramm einhält eine Konfigurationsdatei, die eine HPGL Ausgabe sichert. Alle HPGL-konfigurierbaren Geräte können dann durch die generierte Datei angetrieben werden.

Um eine NC Datei zu generieren

1. Erstellen Sie eine CAM-Zeichnung, bereiten Sie Ihre CAM-Umgebung vor, und generieren Sie den Werkzeugpfad. Um Hinweise über die Ausführung dieses Verfahren zu erhalten, sehen Sie CAM-Werkzeugpfade erstellen, Schritte 1-15.
2. Wählen Sie eins der folgenden Verfahren aus:

• Auf der CAM-Werkzeugleiste klicken Sie auf NC generieren .
• Auf dem Menü Werkzeuge zeigen Sie auf CAM, und dann klicken Sie auf NC generieren.
• Klicken Sie mit der rechten Maustaste irgendwo in der Zeichenfläche und dann klicken Sie auf NC generieren auf dem Kontextmenü.

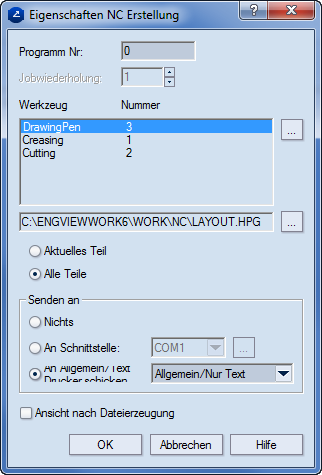

Es erscheint der DialogNC-Generierungsoptionen.

Programm No Zeigt die Programmnummer an, die für Ihre Maschine benutzt wird.

Jobwiederholung Stellt die Anzahl von Wiederholungen für den aktuellen Job ein. Nüztlich in Aufgaben für mehrfache Jobs.

Werkzeug Listet die Werkzeuge in der aktuellen CAM-Schablone auf.

Anzahl Zeigt die Nummern der Werkzeuge in der CAM-Schablone an, die den aufeinanderfolgenden Nummern der Werkzeuge in der echten Maschine entsprechen. Um die Nummer eines Werkzeugs zu ändern, wählen Sie es aus, klicken Sie auf neben der Tabelle, und dann geben Sie eine Werkzeugnummer im erscheinenden Dialog.

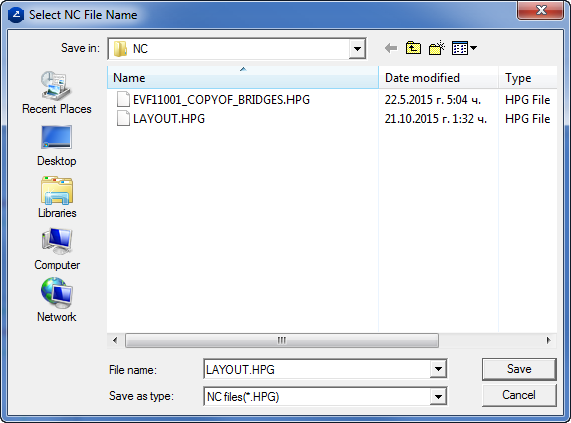

NC Dateipfad Zeigt an, wo die generierte NC Datei gespeichert wird. Um den Pfad zu ändern, klicken Sie auf die Schaltfläche zum Durchsuchen neben dem Feld, und wählen Sie eine Ortsangabe im erscheinenden Dialog. Alle NC Dateien werden als .hpg Dateien gespeichert.

Senden an Bestimmt die Ausgabe der NC Datei. Um:

• die NC Datei zu speichern, klicken Sie auf Nichts.
• NC Maschine durch Sendung der NC Datei durch einen COM-Port anzutreiben, klicken Sie auf An Schnittstelle.
• die NC Datei an einen Generic/Text Drucker zu senden, klicken Sie auf An Allgemein/Text Drucker schicken.

Ansicht nach Dateigenerierung Wählen Sie es aus, um die generierte NC Datei zu sehen.

3. Bearbeiten Sie die gewünschten Einstellungen, und danach kilcken Sie auf OK, um den NC-Code zu generieren.
