Nachverfolgen von Parameterabhängigkeiten

1. Klicken Sie mit der rechten Maustaste im Register Parameter und wählen Sie dann Parameterabhängigkeiten anzeigen.
2. Wählen Sie im Tabellenbereich die Zeile des Parameters, dessen abhängige Parameter Sie erkunden wollen.

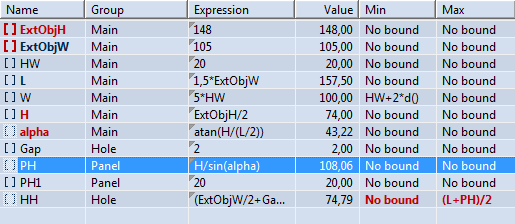

Der gewählte Parameter PH ist direkt abhängig vom Parameter HH (legt seinen Wertebereich fest, hervorgehoben in rot). Da die Parameter alpha und H direkt vom Parameter PH abhängig sind, werden ihre Namen ebenfalls rot hervorgehoben. Die Parameters L und ExtObjW sind Teil der Ausdrücke der Parameters H und alpha – d.h. sie bedingen PH indirekt. Aus diesem Grund werden sie dunkelblau hervorgehoben und zeigen so eine Abhängigkeit erster Ebene zwischen PH und alpha.

3. Prüfen Sie, wie der gewählte Parameter von anderen Parametern abhängig ist (dargestellt in der Tabelle oben), und wie er andere definiert (dargestellt in der Tabelle unten).

So lesen Sie Parameterabhängigkeiten (zwei Beispiele)

Die folgenden Beispiele erklären, wie Parameter miteinander zusammenhängen:

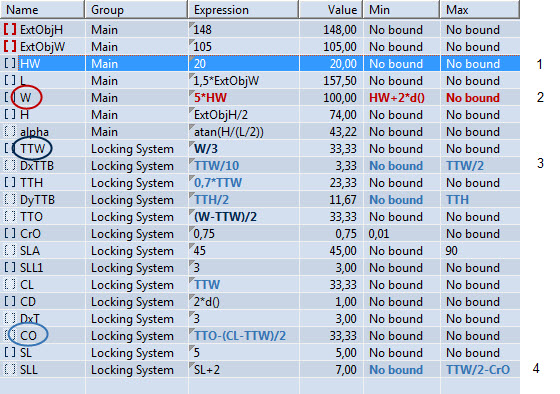

BEISPIEL 1: Nachverfolgen von Parameterabhängigkeiten, wenn ein Parameter andere Parameter definiert

HINWEIS: Abhängigkeiten beziehen sich auf den gewählten Parameter HW. In diesem Beispiel werden Hervorhebungen in den Spalten Ausdruck, Min und Max sichtbar. Es wird das Standard-Farbschema angewendet.

1. Der Parameter HW ist gewählt.

2. Der gewählte Parameter bestimmt den Wert des Parameters W. Damit ist W direkt abhängig von HW.

3. Der Parameter W bestimmt den Wert des Parameters TTW. Da W direkt von dem gewählten Parameter (HW) abhängig ist, ist TTW in erster Ebene abhängig von HW.

4. Der Parameter TTW bestimmt den Wert des Parameters CO. Da TTW in erster Ebene von dem gewählten Parameter (HW) abhängig ist, ist CO in zweiter Ebene abhängig von HW.

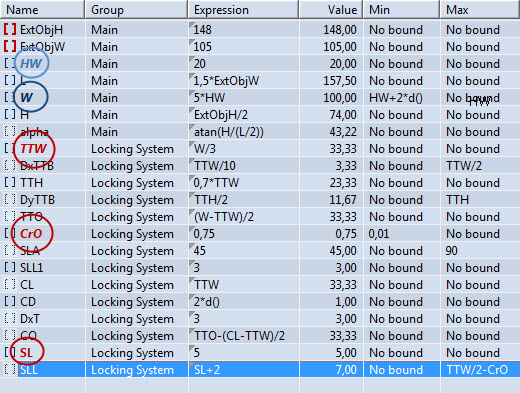

BEISPIEL 2: Ein Parameter wird durch andere Parameter definiert

HINWEIS: Abhängigkeiten beziehen sich auf den gewählten Parameter SLL. In diesem Beispiel treten Hervorhebungen nur in der Spalte Name auf. Es wird das Standard-Farbschema angewendet.

SSL Der Parameter SLL ist gewählt.

SL, CrO, TTW Der Parameter SL definiert den Ausdruck des Parameters SLL, und Parameter TTW und CrO definieren den Wertebereich. Durch diese Verbindung entsteht eine direkte Abhängigkeit der drei Parameter mit dem gewählten Parameter (SLL). (Da TTW und CrO jeweils einen Wertebereich definieren, erscheinen ihre Namen kursiv.)

W Der Parameter W definiert den Ausdruck des Parameters TTW, der direkt von dem gewählten Parameter (SLL) abhängig ist. Damit ist W in erster Ebene abhängig von SLL. (Da TTW den Wertebereich von SSL definiert, erscheinen die Namen von TTW und W kursiv.)

HW Der Parameter HW definiert den Ausdruck des Parameters W, der direkt von dem gewählten Parameter (SLL) abhängig ist. Damit ist HW in zweiter Ebene abhängig von SLL. (Da TTW den Wertebereich von SSL definiert, erscheinen die Namen von W und HW kursiv.)
