Formeln zum Auslesen der Abstände Linie zu Linie

Horizontale/vertikale Abstände Linie zu Linie

Die folgenden Formeln geben die Abstandswerte zwischen den äußeren horizontalen (Abmessung links nach rechts) und vertikalen (Abmessung oben nach unten) Linien des Platte zurück. Sie können festlegen, ob die Ausbrechlinien sowie die Material-irrelevanten sowie Inline-Objekte eingeschlossen werden oder nicht.

Die Formeln

Abstand Linie zu Linie	Nutzen
Horizontal	OneUpN.RuleToRuleWidth(Einheiten, withStrippingRules, useStructIrrelevant, skipInlinerObjects)
Vertikal	OneUpN.RuleToRuleHeight(Einheiten, withStrippingRules, useStructIrrelevant, skipInlinerObjects)
	Layout
Horizontal	LayoutN.RuleToRuleWidth(Einheiten, withStrippingRules, useStructIrrelevant, skipInlinerObjects)
Vertikal	LayoutN.RuleToRuleHeight(Einheiten, withStrippingRules, useStructIrrelevant, skipInlinerObjects)

Hinweise zur Syntax

Einheiten: Die Maßeinheiten, in denen Prinect das Ergebnis berechnet. Lassen Sie das Argument leer, wenn Sie die Standardeinheiten verwenden wollen.
withStrippingRules: Geben Sie je nach Bedarf yes/true/1 oder no/false/0 ein. Wenn das Argument leer bleibt, geht Prinect von Yes aus — das heißt, die Ausbrechlinien werden berücksichtigt.
useStructureIrrelevant: Geben Sie je nach Bedarf yes/true/1 oder no/false/0 ein. Wenn das Argument leer bleibt, geht Prinect von Noaus — das heißt, die Material-irrelevanten Objekte werden nicht berücksichtigt.
skipInlinerObjects: Geben Sie je nach Bedarf yes/true/1 oder no/false/0 ein. Wenn das Argument leer bleibt, geht Prinect von No aus — das heißt, die Inline-Objekte werden berücksichtigt. Siehe folgendes Beispiel.
Listentrenner: Wenn Sie eine Formel eingeben, müssen Sie sicherstellen, dass deren Argumente mit dem auf Ihrem Computer gewählten Listentrennzeichen getrennt werden. Dies kann bei Ihnen ein anderes Zeichen als in diesem Leitfaden sein. Beispiele (in rot):

Mit Semikolon Mit Komma

$Layout1.RuleToRuleWidth(mm;; no; no); n2$ $Layout1.RuleToRuleWidth(mm, no, no), n2$

Mit Semikolon	Mit Komma
$Layout1.RuleToRuleWidth(mm;; no; no); n2$	$Layout1.RuleToRuleWidth(mm, no, no), n2$

MATERIAL-IRRELEVANTE FORMATE: Diese Objekte sind (1) Alle Objekte außerhalb der Strukturebene und (2) Objekte innerhalb der Strukturebene in Formaten, denen folgende Produktionsprozesse zugeordnet sind: Zusatz; Klebebandrad; Aufreißperforations-Rad; Leimradklebung; Klebepunkt-Pistole; Flächentrenner; Klebebereichskonturen; Geschlossene Bereichskonturen.

INLINER-OBJEKTE: Objekte in Formaten, denen einer der folgenden Produktionsprozesse zugeordnet ist: Rillrad, Klebebandrad, Aufreißperforations-Rad, Verstärkungsbandrad, Halbschnittrad, Schneidrad, Schlitzen. Siehe folgendes Beispiel.

Beispiele

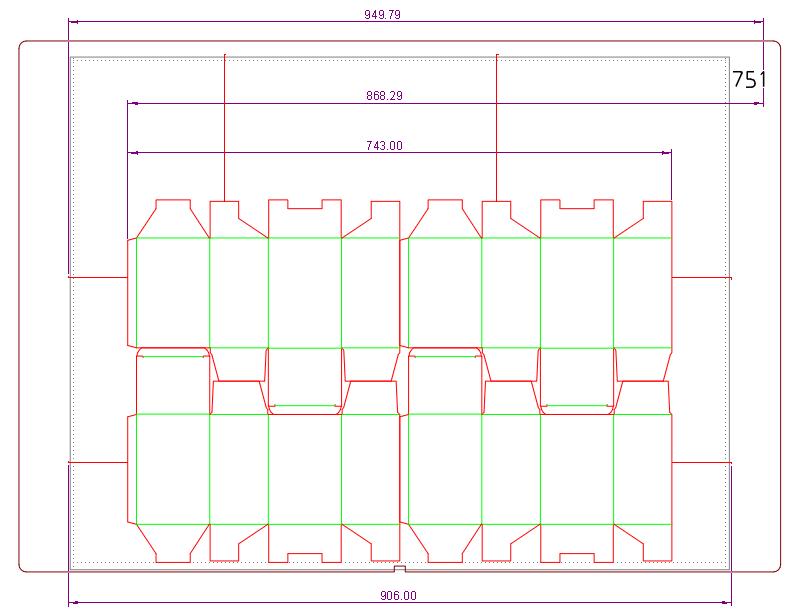

Das folgende Beispiel zeigt, wie Sie Formeln für Abstände Linie zu Linie verwenden können. Das Layout enthält Ausbrechlinien sowie den Text "751" — er ist Material-irrelevant.

Um den Abstand zu extrahieren zwischen	Einheiten	Ausbrechlinien	Material-irrelevante Objekte	Verwenden Sie	Beispiel
Horizontale am weitesten am Ende stehende Linien in Layout1.	Standard	Berücksichtigt	Ignoriert	$Layout1.RuleToRuleWidth()$	906,00
Horizontale am weitesten am Ende stehende Linien in Layout1.	m	Berücksichtigt	Ignoriert	$Layout1.RuleToRuleWidth(m); n3$	0.91 m.
Horizontale am weitesten am Ende stehende Linien in Layout1.	mm	Ignoriert	Ignoriert	$Layout1.RuleToRuleWidth(mm, no)$ mm	743.00 mm
$Layout1.RuleToRuleWidth(mm, no, no)$ mm
Horizontale am weitesten am Ende stehende Linien in Layout1.	mm	Berücksichtigt	Berücksichtigt	$Layout1.RuleToRuleWidth(mm, , yes)$ mm	949.79 mm
$Layout1.RuleToRuleWidth(mm, yes, yes)$ mm
Horizontale letzte Linien in Layout1.	mm	Ignoriert	Berücksichtigt	$Layout1.RuleToRuleWidth(mm, no, yes)$ mm	868.29 mm

Abstand Linie zu Linie nach Wellenrichtung

Die folgenden Formeln geben die Abstand Linie zu Linie nach Wellenrichtung oder entgegen der Wellenrichtung zurück. Ist die Wellenrichtung beispielsweise von links nach rechts, gibt die Formel die horizontale Abmessung zurück; ist die Wellenrichtung von oben nach unten, gibt die Formel die vertikale Abmessung zurück.

WICHTIG: Betrachten Sie diese Abmessungen nicht als Breite oder Höhe, sondern als Abmessung in Wellenrichtung sowie gegen die Wellenrichtung.

SO PRÜFEN SIE DIE WELLENRICHTUNG: Um die Wellenrichtung zu überprüfen, gehen Sie zur entsprechenden Nutzenzeichnung und betrachten Sie das Wellenrichtungssymbol in der oberen linken Ecke des Grafikbereichs. Der Pfeil gibt die Wellenrichtung an oder siehe Zeichnungseigenschaften.

Die Formeln

Abstand Linie zu Linie in Wellenrichtung	Nutzen	OneUpN.RuleToRule(direction, [Einheiten, withStripingRules, useStructIrrelevant, skipInlinerObjects])
Abstand Linie zu Linie in Wellenrichtung	Layout	LayoutN.RuleToRule(direction, [Einheiten, withStripingRules, useStructIrrelevant, skipInlinerObjects])

Hinweise zur Syntax

WICHTIG: In den folgenden Argumenten muss Richtungimmer angegeben werden. Die übrigen Argumente sind optional: Sie können sie weglassen, wenn Sie deren Standardwerte verwenden wollen.

Richtung: Extrahiert Abstände Linie zu Linie unter Berücksichtigung der Wellenrichtung des Materials. Verwenden Sie fd(), um Werte in Wellenrichtung zu extrahieren; verwenden Sie fd()+90 um Werte entgegen der Wellenrichtung zu extrahieren.
Einheiten: Die Maßeinheiten, in denen Prinect das Ergebnis berechnet. Lassen Sie das Argument leer, wenn Sie die Standardeinheiten verwenden wollen.
withStrippingRules: Geben Sie je nach Bedarf yes/true/1 oder no/false/0 ein. Wenn das Argument leer bleibt, geht Prinect von Yes aus — das heißt, die Ausbrechlinien werden berücksichtigt.
useStructureIrrelevant: Geben Sie je nach Bedarf yes/true/1 oder no/false/0 ein. Wenn das Argument leer bleibt, geht Prinect von Noaus — das heißt, die Material-irrelevanten Objekte werden nicht berücksichtigt.
skipInlinerObjects: Geben Sie je nach Bedarf yes/true/1 oder no/false/0 ein. Wenn das Argument leer bleibt, geht EngView von No aus — das heißt, die Inline-Objekte werden berücksichtigt. Siehe folgendes Beispiel.
Listentrenner: Wenn Sie eine Formel eingeben, müssen Sie sicherstellen, dass deren Argumente mit dem auf Ihrem Computer gewählten Listentrennzeichen getrennt werden. Dies kann bei Ihnen ein anderes Zeichen als in diesem Leitfaden sein. Beispiele (in rot):

Mit Semikolon Mit Komma

$Layout1.RuleToRule(fd(); mm; no; no); n2$ $Layout1.RuleToRule(fd(), mm, no, no), n2$

Mit Semikolon	Mit Komma
$Layout1.RuleToRule(fd(); mm; no; no); n2$	$Layout1.RuleToRule(fd(), mm, no, no), n2$

MATERIAL-IRRELEVANTE FORMATE: Diese Objekte sind (1) Alle Objekte außerhalb der Strukturebene und (2) Objekte innerhalb der Strukturebene in Formaten, denen folgende Produktionsprozesse zugeordnet sind: Zusatz; Klebebandrad; Aufreißperforations-Rad; Leimradklebung; Klebepunkt-Pistole; Flächentrenner; Klebebereichskonturen; Geschlossene Bereichskonturen.

INLINER-OBJEKTE: Objekte in Formaten, denen einer der folgenden Produktionsprozesse zugeordnet ist: Rillrad, Klebebandrad, Aufreißperforations-Rad, Verstärkungsbandrad, Halbschnittrad, Schneidrad, Schlitzen. Siehe folgendes Beispiel.

Beispiele

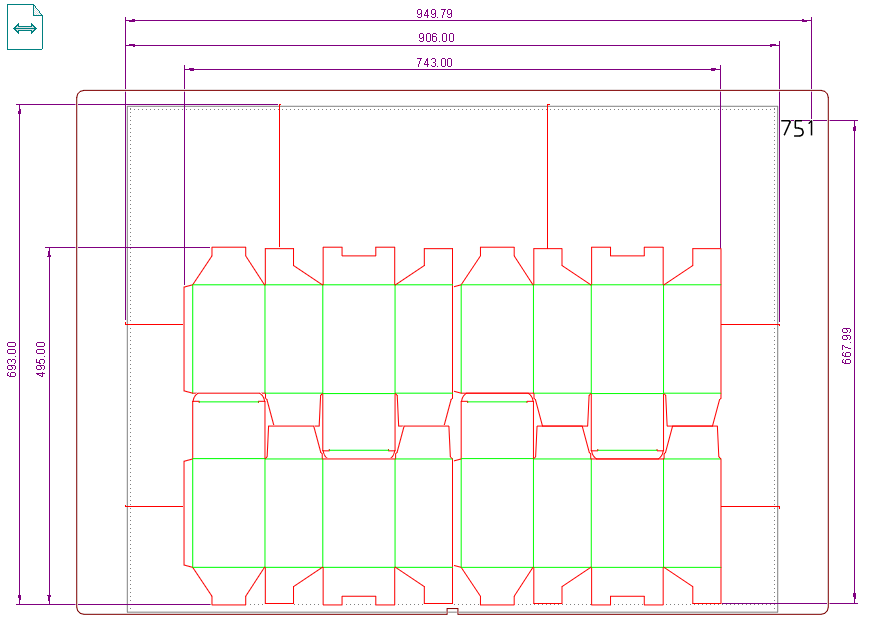

Das folgende Beispiel zeigt, wie Sie Formeln für Abstände Linie zu Linie verwenden können. Das Layout enthält Ausbrechlinien sowie den Text "751" — er ist Material-irrelevant.

Um den Abstand zu extrahieren zwischen	Wellenrichtung	Einheiten	Ausbrechlinien	Material-irrelevante Objekte	Verwenden Sie	Beispiel
am weitesten am Ende stehende Linien in Layout1.	In Wellenrichtung	Standard	Berücksichtigt	Ignoriert	$Layout1.RuleToRule(fd())$ mm.	906.40 mm.
am weitesten am Ende stehende Linien in Layout1.	Gegen die Wellenrichtung	cm.	Berücksichtigt	Ignoriert	$Layout1.RuleToRule(fd()+90, cm)$ cm.	69,30 cm.
am weitesten am Ende stehende Linien in Layout1.	Gegen die Wellenrichtung	mm.	Ignoriert	Ignoriert	$Layout1.RuleToRule(fd()+90; mm; no); n1$ mm.	495.00 mm.
$Layout1.RuleToRule(fd()+90; mm; no, no); n1$ mm.
am weitesten am Ende stehende Linien in Layout1.	In Wellenrichtung	m.	Berücksichtigt	Berücksichtigt	$Layout1.RuleToRule(fd(), m, , yes)$ m.	0.95 m
$Layout1.RuleToRule(fd(), m, yes, yes); n3$ m.

Beispiel: Linie-zu-Linie für Nicht-Inline-Objekte

Die in dem Bild gezeigte Struktur wird auf einer Inline-Maschine produziert. Deshalb werden die zu bearbeitenden Objekte den Produktionsprozessen Schneidrad, Rillrad und Schlitzen zugeordnet. Rosa hervorgehoben.

Die übrigen Objekte - die im Format Schneiden (in rot) - werden mit einer Stanzform bearbeitet.

Verwenden Sie die Formeln wie folgt, um den Abstand Linie zu Linie für mit einer Stanzform zu bearbeitenden Objekte zu extrahieren:

Um den Abstand zu extrahieren zwischen	Verwenden Sie	Beispiel
Horizontale letzte Nicht-Inline-Linien	$OneUp1.RuleToRuleWidth(mm, no, no, yes), n2$	911,50
Vertikale letzte Nicht-Inline-Linien	$OneUp1.RuleToRuleHeight(mm, no, no, yes), n2$	127,00
Letzte Nicht-Inline-Linien gegen Wellenrichtung	$OneUp1.RuleToRule(fd()+90,mm, no, no, yes),n2$	911,50
Letzte Nicht-Inline-Linien in Wellenrichtung	$OneUp1.RuleToRule(fd(),mm, no, no, yes),n2$	127,00
