Koordinatensystem auswählen

Der Modus ist hilfreich, wenn die Flächenoptimierung verbessert werden soll; der aktive Layoutnutzen muss in einer Position ausgerichtet werden, die das Standardkoordinatensystem nicht erlaubt. Wenn das neue Koordinatensystem festgelegt ist, können die Anpassungswerkzeuge in den Gruppen Horizontale und Vertikale Anpassung angewendet werden, und die Ausrichtung erfolgt gemäß dem neuen Koordinatensystem. Der Modus ist für Layoutnutzen in den Schritten 2, 3 und 4 des Assistenten verfügbar.

So ändern Sie das Koordinatensystem

1. Klicken Sie auf den Button .

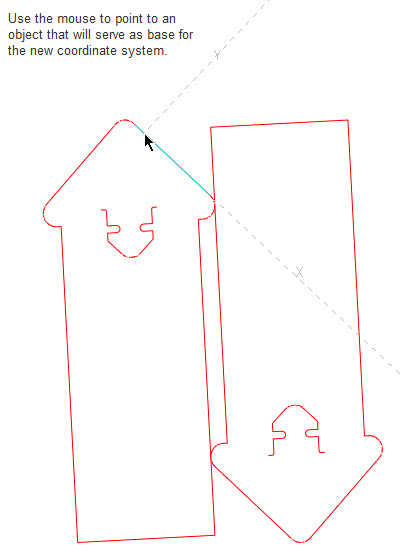

2. Klicken Sie mit der Maus im Vorschaubereich auf das Objekt in einem anderen Layoutnutzen, der als Ursprung des neuen Koordinatensystems dienen soll. Achten Sie darauf, wie die Achsen des neuen Koordinatensystems dem sich bewegenden Mauszeiger folgen.

3. Klicken Sie auf das Objekt, das als Ursprung des neuen Koordinatensystems dienen soll.

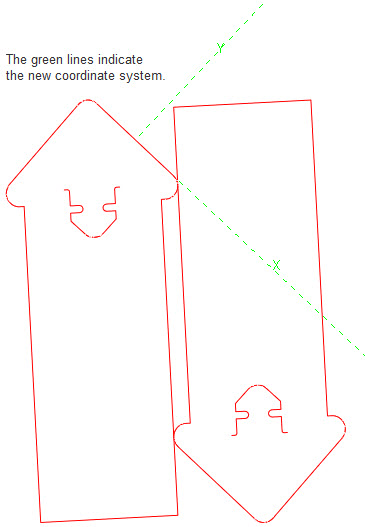

Das neue Koordinatensystem wird festgelegt, und der Achsenursprung liegt im Zentrum des gewählten Objekts.

4. Verwenden Sie die Funktionen in den Gruppen Horizontale und Vertikale Anpassung, um den aktiven Layoutnutzen im neuen Koordinatensystem auszurichten.
5. (Optional) Wiederholen Sie die Schritte 1 bis 4, wenn Sie ein weiteres Koordinatensystem für zusätzliche Ausrichtung einrichten wollen. Das alte Koordinatensystem wird verworfen, wenn ein neues Koordinatensystem eingerichtet wird.
