Textbereiche hinzufügen

Sie können Textbereiche zu Zeichnungen hinzufügen. Textbereiche enthalten Text und können an bestimmten Stellen einer Struktur platziert werden; sie stellen sicher, dass der Text genau den Platz einnimmt, in dem Sie den Text dargestellt haben wollen.

Sie können Textbereiche zu jeder beliebigen Zeichnung hinzufügen -- Nutzen. Textbereiche können nur Text enthalten.

Textbereiche sind immer rechteckig. Zu Nutzen hinzugefügte Textbereiche werden automatisch den Zeichnungen Layout, CAM, Druck und 3D hinzugefügt.

Textbereiche können zu Platzhaltern umgewandelt werden, damit Sie den Anforderungen von packGATE-Projekten genügen.

So positionieren Sie einen Textbereich

1. Klicken Sie auf das Symbol Text in der Symbolleiste Objekte.

Eine kontextbezogene Bearbeitungsleiste erscheint oberhalb des Grafikbereiches.

Beachten Sie, dass der Mauszeiger sich verändert hat und damit anzeigt, dass Sie mit dem Zeichnen des Textbereichs beginnen können.

2. Geben Sie im Texteingabefeld den Text ein, den Sie im Textbereich angezeigt sehen wollen. TIPP: Sie können auch Text einfügen, den Sie aus einer anderen Stelle kopiert haben.

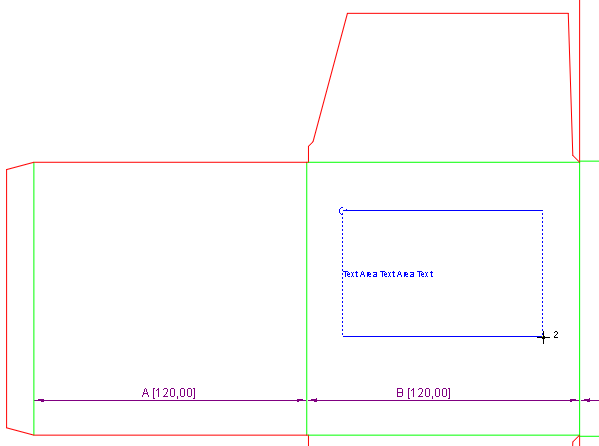

3. Beginnen Sie, mit der Maus im Zeichenbereich einen rechteckigen Bereich zu zeichnen, in dem der Text erscheinen soll.

4. Klicken Sie, um den festgelegten Textbereich zu positionieren.
5. Doppelklicken Sie auf den Text, um die Textposition zu bearbeiten.

Das Dialogfenster Objekteigenschaften erscheint.

6. Bearbeiten Sie die Texteigenschaften nach Ihren Anforderungen. Folgende Einstellungen sind möglich:

Vertikales Ausrichten Legt die vertikale Position des Textes fest. Klick und ziehen Sie den Mauszeiger nach unten. Wählen Sie dann in den Platzierungsoptionen, die erscheinen, wie der Text innerhalb seines umschreibenden Rechtecks ausgerichtet werden soll.

Winkel (Schreibgeschützt) Der Winkel, in dem der eingegebene Text positioniert wird. HINWEIS: Der Wert ist schreibgeschützt und kann nicht bearbeitet werden. Um ihn zu bearbeiten, schließen Sie den Dialog und verwenden dann das Winkel-Steuerelement der kontextbezogenen Bearbeitungsleiste.

Zeilenumbruch Bricht überlange Textzeilen so um, dass mehrzeilige Texte grundsätzlich lesbar sind.

Vergrößerbar Der Text wird vergrößert, bis er die verfügbare Fläche des gezeichneten Rechtecks ausfüllt.

Verkleinerbar Texte, die zu groß sind, um in die Fläche zu passen, werden auf die verfügbare Fläche verkleinert.

Schrift Klicken Sie auf diesen Button, um eine Schrift und deren Eigenschaften für den Text zu wählen.

TIPP: Wählen Sie beide Kontrollkästchen Vergrößerbar und Verkleinerbar, damit der Text bei Änderungen des Rechtecks immer den Textbereich ausfüllt.

7. Klicken Sie auf OK, um die Texteinstellungen abzuschließen.

TIPPS

Sie können die Position und die Größe des Textbereichs sowie den Text zusätzlich je nach Situation verändern. Dies erreichen Sie durch:

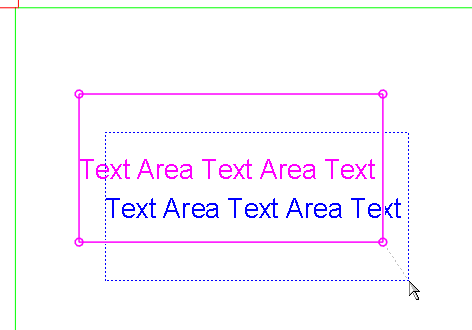

• Bewegen des Textbereichs: Klicken Sie auf das Rechteck und bewegen Sie es in die gewünschte Richtung.

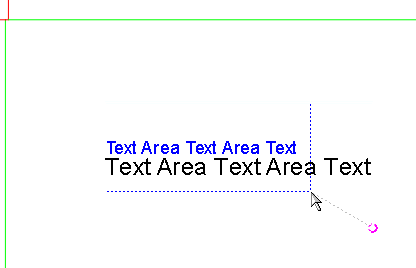

• Größe des Textbereichs ändern. Klicken Sie auf den Kontrollpunkt des Rechtecks (unten rechts), und beginnen Sie, daran zu ziehen. Stellen Sie die Größe des Rechtecks Ihren Bedürfnissen entsprechend ein. Beachten Sie, dass sich die Größe des Textes ebenfalls in Abhängigkeit der vorgenommenen Einstellungen ändert.

Tipps

Wenn Sie einen Textbereich in eine parametrische Zeichnung platzieren, können Sie einen Zusammenhang zwischen der Größe des Textbereichs und der Struktur der Packung herstellen. Sie können dies auf zwei Arten tun:

• Durch Erzeugen von Beziehungen zwischen den Kontrollpunkten des Textbereichs und denen der Struktur.
• Durch Verwendung einer Komponente:
• Hängen Sie an die Struktur (Synergy Components\Individual Components\90 Parts\97 Text Areas) eine Komponente an. Auch hier werden Beziehungen erstellt, aber in diesem Fall zu den Kontrollpunkten der Komponente.
• Hängen Sie eine Komponente an, in die bereits ein Textbereich eingefügt wurde. WICHTIG: Beachten Sie, dass der in die Komponente eingefügte Text nicht bearbeitet werden kann.

HINWEIS: Durch Verwendung einer Komponente können Sie Formeln für die Steuerung der Textbereichgröße verwenden. Zum Beispiel, TAW = A/2, TAH = H/7.
