Werkzeugrichtungen einstellen

Sie können die Werkzeugrichtung für jedes Objekt einzeln festlegen. In bestimmten Fällen ist dies für das Schneidwerkzeug sinnvoll — wenn z.B. je nach den Richtungen des Standardwerkzeugs das Werkzeug eine scharfe Richtungsänderung bei sehr spitzen Winkeln machen würde. Sehen Sie sich ein kurzes erklärendes Video dazu an.

WICHTIG: Wenn Sie den Werkzeugpfad erstellt haben, bevor Sie die Werkzeugrichtungen manuell festlegen, müssen Sie den Werkzeugpfad zum Schluss erneut erzeugen.

=============

Werkzeugrichtungen manuell festlegen

Werkzeugrichtungen durch Richtungserkennung festlegen

=============

So legen Sie Werkzeugrichtungen manuell fest

1. Erstellen Sie eine CAM-Zeichnung: siehe Erstellen von CAM-Werkzeugpfaden: Allgemeine Vorgehensweise, Schritte 1–2.

2. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie in der CAM-Werkzeugleiste auf Setze Schneiderichtung .
• Zeigen Sie im Menü Werkzeuge auf CAM und klicken Sie dann auf Setze Schneiderichtung.
• Drücken Sie Strg+MCD.

3. Stellen Sie in der kontextsensitiven Bearbeitungsleiste über dem Grafikbereich die Werkzeugrichtung wie gewünscht ein. Je nach Situation:

Vom Werkzeugpfad Behält einige der Richtungen bei, wenn Sie den Werkzeugpfad vor manuellen Richtungsänderungen erstellt haben.

Richtung umkehren Kehrt die derzeitige Schneidrichtung für das Objekt um, das Sie anklicken.

Lösche Richtung Löscht die Schneidrichtung für das Objekt, das Sie anklicken.

Positive Richtung Legt die Schneidrichtung in der Richtung der Objekthälfte fest, auf die Sie klicken. BEISPIEL: Wenn Sie auf die rechte Objekthälfte klicken, ist die Schneidrichtung nach rechts; wenn Sie auf die linke Objekthälfte klicken, ist die Schneidrichtung nach links.

Vom Mittelpunkt aus/zum Mittelpunkt hin trennen Trennt den Werkzeugpfad in der Mitte des Objekts. Je nachdem, wo Sie klicken, verläuft die Schneidrichtung unterschiedlich:

• Wenn Sie nahe der Mitte klicken, verlaufen die beiden Schneidrichtungen gegen die Mitte.

• Wenn Sie ein Ende des Objekts anklicken, starten die beiden Schneidrichtungen in der Mitte und verlaufen gegen die beiden Enden des Objekts.

4. Erzeugen Sie den Werkzeugpfad.

So legen Sie die Werkzeugrichtungen durch Richtungserkennung fest

1. Führen Sie einen der folgenden Schritte aus::

• In der CAM-Werkzeugleiste klicken Sie auf Richtungen erkennen.
• Im Menü Werkzeuge klicken Sie auf CAM, und klicken Sie dann auf Richtungen erkennen.

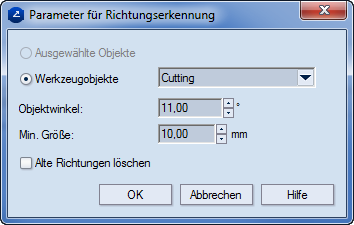

Der Dialog Richtungen erkennen erscheint.

Ausgewählte Objekte (Verfügbar, wenn Objekte ausgewählt sind.) Wendet die Einstellungen nur auf ausgewählte Objekte an.

Werkzeugobjekte (Verfügbar, wenn keine Objekte ausgewählt sind.) Wendet die Einstellungen auf alle Objekte der Zeichnung an.

Objektwinkel Legt den Maximalwinkel fest, in dem sich zwei Objekte für die anzuwendenden Einstellungen treffen dürfen. Wenn der tatsächliche Wert des Winkels geringer ist als der hier eingestellte Wert, wird ein Werkzeugpfad für die Objekte erzeugt. Die Schneidrichtungen verlaufen auf den Punkt zu, an dem sich die Objekte treffen.

Min. Größe Legt die Minimalgröße für die Objekte fest, für die die in Objektwinkel Regel angewendet wird.

Alte Richtungen löschen Sollten für Objekte irgendwelche Werkzeugpfadrichtungen festgelegt sein, werden diese gelöscht und die neu festgelegten werden angewendet.

2. Um die Werkzeugrichtung festzulegen, klicken Sie auf OK.
