.Die Ausbrechformen werden nach der Definition der Stanzkonturen generiert.
To generate the male and female dies

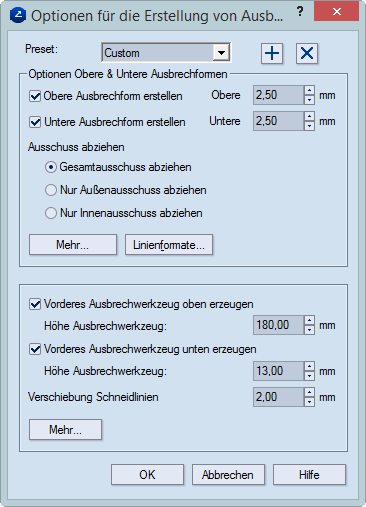

.Es erscheint das Dialogfenster Optionen Ausbrechformen.
Optionen Obere & Untere Ausbrechformen Diese Einstellungen definieren, wie die oberen und die unteren Ausbrechformen gesetzt werden.
Obere Ausbrechform erstellen Es wird eine obere Ausbrechform erzeugt. Unter Verschiebung wird die technische Verschiebung außerhalb der Kontur eingestellt.
Untere Ausbrechform erstellen Es wird eine untere Ausbrechform erzeugt. Unter Verschiebung wird die technische Verschiebung innerhalb der Kontur eingestellt.
Ausschuss abziehen Hier wird festgelegt, welcher Ausschuss an der Platte entfernt werden sollte.
Gesamtausschuss abziehen Der gesamte Ausschuss an der Platte wird entfernt.
Nur Außenausschuss abziehen Nur der Ausschuss, der außerhalb der Konturen liegt, wird entfernt.
Nur Innenausschuss abziehen Nur der Ausschuss, der innerhalb der Konturen liegt, wird entfernt.
Mehr Weitere Einstellungen zum Erzeugen von Ausbrechformen (siehe weiter unten in diesem Thema)
Linienformate Hier werden die Formate für die Linien der Konturen der oberen und unteren Ausbrechformen sowie die Randmarkierungen, obere Stanzformen und Teile-Namen eingestellt (siehe weiter unten in diesem Thema).
Ausbrechwerkzeug vorne erstellen Einstellungen für das Erzeugen des vorderen Ausbrechwerkzeugs
Verschiebung Schneidlinien Hier wird eine Verschiebung gegenüber den Schneidlinien eingestellt. Diese Verschiebung bestimmt den Bereich des vorderen Ausschusses.
Höhe Ausbrechwerkzeug vorne Gibt die Höhe des vorderen Ausbrechwerkzeugs an.
Mehr Weitere Optionen zum vorderen Ausbrechwerkzeug: Generiertyp und Platzierung von Schließplattenlöchern. Einzelheiten, siehe Vorderes Ausbrechwerkzeug generieren

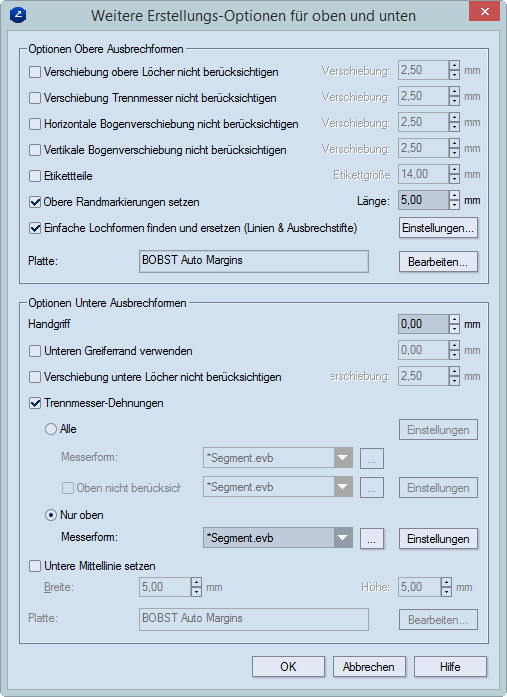

Es erscheint das Dialogfenster Weitere Optionen für die Generierung oberer Ausbrechformen.
Optionen Obere Ausbrechformen
Verschiebung obere Löcher nicht berücksichtigen Hier wird eine Verschiebung für die Innenlöcher eingestellt. Dieser Parameter hat Vorrang vor der unter Obere Ausbrechform erstellen eingestellte Voreinstellung.
Verschiebung Trennmesser nicht berücksichtigen Hier wird eine Verschiebung an den Trennmessern eingestellt. Dieser Parameter hat Vorrang vor der unter Obere Ausbrechform erstellen eingestellte Voreinstellung.
Etikettteile Kleine Kennungen, die die Stellen für die Positionierung der Ausbrechelemente (Teile) aufzählen, werden gesetzt. HINWEIS: In der Zeichnung erscheinen zwei Kennungen pro Teil; eine Kennung bezeichnet die Position des Ausbrechelements an der oberen Ausbrechform und die andere die mögliche Verwendung an der unteren Ausbrechform.
Obere Randmarkierungen setzen Kennzeichnungen im rechten Winkel, die die Stellen für die Positionierung der Ausbrechelemente angeben, werden eingefügt.
Einfache Lochformen finden und ersetzen Einfache Formen werden erkannt und Ausbrechobjekte automatisch erzeugt. Um die Optionen zu bearbeiten, klicken Sie auf Einstellungen und dann im Dialogfenster Verarbeitungsoptionen obere Ausbrechlöcher bearbeiten Sie die Einstellungen für die obere Ausbrechform. Informationen zum Bearbeiten dieser Einstellungen, siehe Verarbeitungsoptionen obere Ausbrechlöcher.
Platte Anzeige der Platte, die für die obere Ausbrechform verwendet wird. HINWEIS: Um die Einstellungen der Platte zu bearbeiten, klicken Sie auf Bearbeiten und dann im darauf erscheinenden Dialogfenster bearbeiten Sie die Eigenschaften der Platte.
Optionen Untere Ausbrechformen
Handgriff Eine Verschiebung an beiden Seiten des Handgriffs wird definiert.
Unteren Handgriff verwenden Eine Verschiebung zwischen dem unteren Bereich (Handgriff) der Platte und der ersten Linie wird definiert.
Erweiterungen Trennmesser Weitere Elemente zu den horizontalen Trennmessern der Stanzform werden gesetzt.
Segment platzieren Eine Erweiterung in Form eines geraden Segments wird gesetzt.
Form platzieren
Ein spezielles Element (eine Komponente von EngView Synergy) wird gesetzt.
HINWEIS: Um eine neue hinzufügen, klicken Sie auf die Schaltfläche Durchsuchen
und dann im darauf erscheinenden Dialogfenster wählen
Sie eine neue Vorlage.
Dehnungen nur für obere Trennmesser erzeugen Erweiterungen werden nur an den obersten horizontalen Trennmessern hinzugefügt.
Untere Mittellinie setzen Hier werden die Breite und Höhe der Mittellinie festgelegt.
Platte Anzeige der aktuell verwendeten Platte. HINWEIS: Um die Einstellungen der Platte zu bearbeiten, klicken Sie auf Bearbeiten und dann im darauf erscheinenden Dialogfenster bearbeiten Sie die Eigenschaften der Platte.
(Optional) Falls Sie die einzelnen Einstellungen für die oberen und unteren Ausbrechformen bearbeiten wollen, klicken Sie auf Linienformate.

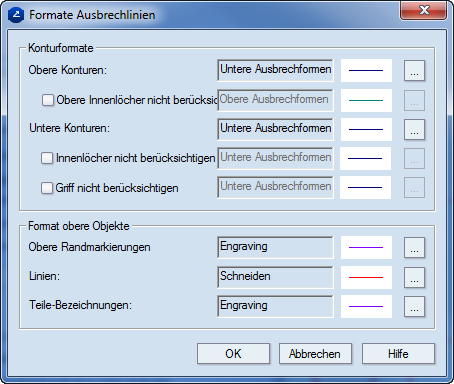

Es erscheint das Dialogfenster Ausbrechlinienformate.
Konturformate Hier werden die Konturformate der oberen und unteren Ausbrechformen definiert. HINWEIS: Dies berücksichtigt eine Reihe von Regeln (Formatkonvention) für die Übertragung von Objekten zwischen den oberen und unteren Ausbrechformen. Ein Beispiel der Anwendung dieser Regeln beim Übertragen von Objekten, siehe Ausbrechen seitlichen Ausschusses.
Obere Konturen Hier wird das Konturformat der Ausbrechbereiche an der oberen Ausbrechform eingestellt.
Untere Konturen Hier wird das Konturformat der Ausbrechbereiche an der unteren Ausbrechform eingestellt.
Innenlöcher nicht berücksichtigen (Nur obere Ausbrechform) Das Format der Innenlöcher wird nicht berücksichtigt.
Format obere Objekte
Obere Randmarkierungen Hier wird das Format für die Randmarkierungen sowie für die Teile-Namen, die an der oberen Ausbrechform graviert werden, in den Ausbrechbereichen eingestellt.
Obere Stanzformen Hier wird das Format der automatisch generierten Ausbrechobjekte eingestellt. Informationen zum Verwalten des automatischen Generierens, siehe Verarbeitungsoptionen obere Ausbrechlöcher.
Teile-Namen Hier wird das Format für die Teile-Kennungen eingestellt, die an die untere Ausbrechform beim Schneiden übertragen werden. HINWEIS: Die Übertragung der Teile-Kennungen hängt vom eingestellten Format ab. Einzelheiten, siehe Verwendung von Formaten bei der Übertragung von Objekten.
Learn how to use styles to set the automatic transfer of the male stripping die elements to the female stripping die.
HINWEIS: Alle Ausbrechformen sowie das vordere Ausbrechwerkzeug werden in eigenen Zeichnungen dargestellt.
