Platzierung von Trennmessern

Trennmesser (Linien für Ausschusstrennung) sind Werkzeuge, die nach dem Stanzen der Platte durch die Stanzformmaschine den erzeugten Ausschuss in mehrere Abschnitte aufteilen. Diese Aufteilung des Ausschusses in Teile wird benötigt, um den Ausschuss danach einfach und schnell zu entsorgen. Dies trägt zu den hohen Geschwindigkeiten beim Stanzen bei.

In Package Designer sind Trennmesser selbstregelnde Einzelobjekte. Das Programm justiert deren Länge je nach räumlicher Position der Objekte, die sie an der Platte umgeben. Den Trennmessern wird ein eigenes Format zugewiesen — Ausbrechen.

WICHTIG: Wegen Genauigkeit beim Auswerfen des Ausschusses erfolgt die Positionierung der Trennmesser nach Abschluss des Layouts. Falls nach dem Platzieren von Trennmessern Änderungen an der Gestaltung des Nutzens bzw. am Layout nötig sind, ist es sinnvoll, die gesetzten Trennmesser zu verwerfen und neu zu platzieren.

Placing stripping knives

Editing stripping knives

Trennmesser platzieren

Führen Sie eine der folgenden Aktionen durch:

- An der Layout-Symbolleiste klicken Sie auf Trennmesser .
- An der Stanzform-Symbolleiste klicken Sie auf Trennmesser .

Eine kontextbezogene Bearbeitungsleiste erscheint oberhalb des Grafikbereiches.

HINWEIS: Eine Beschreibung der Bereiche finden Sie, wenn Sie auf das Bild klicken.

Trennmesser spiegeln Positioniert ein identisches Trennmesser am anderen Ende der Platte.

Horizontales Trennmesser Positioniert ein horizontales Trennmesser.

Vertikales Trennmesser Positioniert ein vertikales Trennmesser.

Trennmesser unten links Positioniert ein L-förmiges Trennmesser.

Trennmesser unten rechts Positioniert ein senkrecht gespiegeltes, L-förmiges Trennmesser.

Trennmesser oben rechts Positioniert ein L-förmiges Trennmesser, das sowohl waagerecht wie auch senkrecht gespiegelt ist.

Trennmesser oben links Positioniert ein waagerecht gespiegeltes, L-förmiges Trennmesser.

D1 Die Länge des vertikalen Überhangs der Ausbrechlinie.

D2 Die Länge der Ausbrechlinie außerhalb des Bogens.

X-Verschiebung Die horizontale Verschiebung einer Ausbrechlinie, von der aktuellen Position des Mauszeigers gemessen.

Y-Verschiebung Die vertikale Verschiebung einer Ausbrechlinie, von der aktuellen Position des Mauszeigers gemessen.

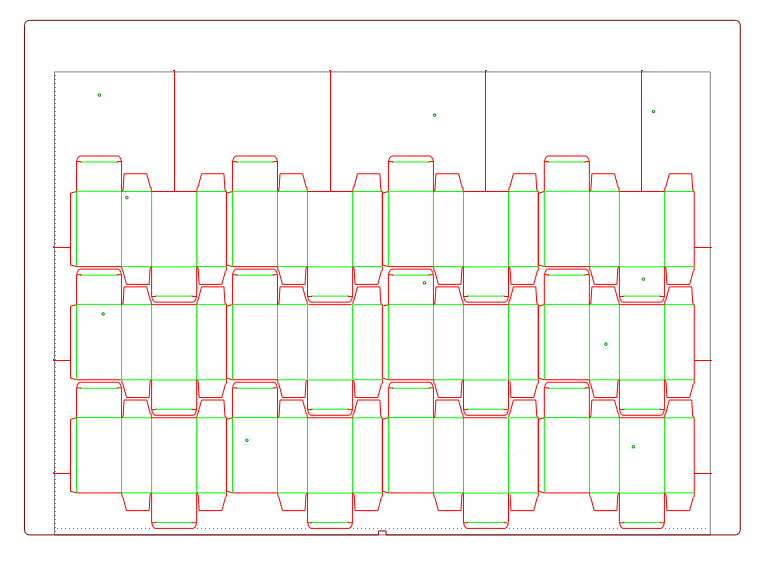

Wählen Sie die gewünschten Ausbrechlinien aus und platzieren Sie sie an der Platte nach Bedarf.

Bearbeiten von Trennmessern

Trennmesser können bearbeitet werden, nachdem sie positioniert wurden.

So bearbeiten Sie ein Trennmesser

Sie können die Bearbeitung eines Trennmessers auf folgende Weise beginnen:

Klicken Sie im Tabellenbereich im Register Ebenen & Objekte im Bereich Objekte auf das Trennmesser, dessen Eigenschaften Sie bearbeiten wollen.
Doppelklicken Sie im Grafikbereich auf das Trennmesser.

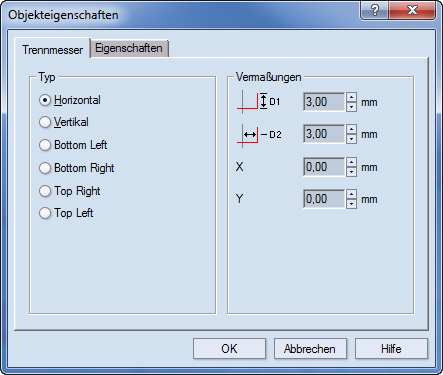

Das Dialogfenster Objekteigenschaften erscheint.

Typ Legt den Typ des Trennmessers fest: vertikal, horizontal oder gewinkelt

Horizontal Legt ein horizontales Trennmesser fest.

Vertikal Legt ein vertikales Trennmesser fest.

Winkel I Positioniert ein L-förmiges Trennmesser.

Winkel II Positioniert ein vertikal gespiegeltes L-förmiges Trennmesser.

Winkel III Positioniert ein vertikal und horizontal gespiegeltes L-förmiges Trennmesser.

Winkel IV Positioniert ein horizontal gespiegeltes L-förmiges Trennmesser.

Vermaßungen Legt die Bemaßungslinien für das Trennmesser fest

D1 Die Länge des vertikalen Überhangs der Trennlinie.

D2 Die Länge der Trennlinie außerhalb des Bogens.

X Verschiebung Die horizontale Verschiebung einer Ausbrechlinie, von der aktuellen Position des Mauszeigers gemessen.

Y Verschiebung Die vertikale Verschiebung einer Ausbrechlinie, von der aktuellen Position des Mauszeigers gemessen.

Bearbeiten Sie im Register Trennmesser die Einstellungen nach Ihren Anforderungen.
(Optional) Klicken Sie auf das Register Eigenschaften, um die übrigen Eigenschaften des Trennmessers zu bearbeiten.
Klicken Sie auf OK, um die geänderten Eigenschaften zu übernehmen.
