Objekte bemaßen

Beim Bemaßen von Objekten erhalten Sie Informationen über Abstände und Winkel zwischen Objekten.

Sie können bemaßen:

den direkten Abstand zwischen zwei Objekten oder Kontrollpunkten. HINWEIS: Die Bemaßung des Abstands zwischen zwei Linien ist nur für parallele Linien möglich. Das nacheinander folgende Anklicken von zwei nicht parallelen Linien aber nicht von deren Kontrollpunkten bemaßt den Winkel zwischen den Linien oder deren gedachten Projektionen. Sie können aber die Abstände zwischen jeglichen Kontrollpunkten von zwei Linien bemaßen.
den horizontalen und vertikalen Abstand von zwei Objekten oder Punkten, projiziert auf die Koordinatenachsen.
Winkel.
Radien und Durchmesser von Kreisen, Bögen und Abrundungen.

Variable Bemaßung

In manchen Fällen könnte es mehrere Weisen zur Bemaßung vom selben Objektenpaar geben. Wenn Sie z.B. den Abstand zwischen einem Kreis und einem (Kontroll)-Punkt messen, können Sie den Abstand zwischen dem Kreismittelpunkt und dem Punkt, zwischen der nächsten Tagente des Umfangs und dem Punkt oder zwischen der entferntesten Tangente des Umfangs und dem Punkt usw. bemaßen, je nach den Typen der beiden beteiligten Objekte. In solchen Fällen schalten Sie von einem Bemaßungstyp zum nächsten, indem Sie nach dem Anklicken der beiden Objekte die Strg-Taste drücken.

Tabellarische Darstellung von Bemaßungen

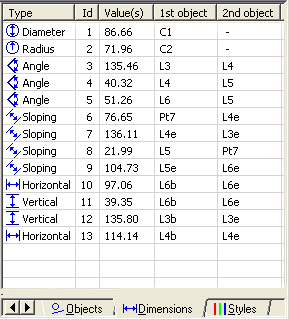

Bemaßungen werden in der Registerkarte Bemaßungen im tabellarischen Fenster angezeigt.

Typ Zeigt den Typ und die laufende Nummer der Bemaßung an. Die Bemaßung erscheint in der Liste mit ihrem Namen und ihrem Typensymbol. Für weitere Details sehen Sie Bemaßungstypen.
Id Zeigt die eindeutige Identifizierungsnummer der Bemaßung.
Wert(e) Zeigt den Wert der Bemaßung an, d.h.: Länge für Gefälle, Durchmesser, Radius, horizontale und vertikale Bemaßungen, und Grad (Radiant) für Winkel.
1. Objekt Zeigt das erste Objekt an, das die Bemaßung definiert: erstes Objekt für Gefälle, erste Linie der Spitze für Winkel, oder einzelnen Bogen Kreis/Abrundung für Radius, etc. Wenn der Name des ersten Objekts mit einer Abkürzung des Typs erscheint — Anf, Mit, Zen oder End — zeig das den Kontrollpunkt an, der die Bemaßung definiert.
2. Objekt Zeigt das zweite Objekt an, das die Bemaßung definiert: zweites Objekt für Gefälle, zweite Linie der Spitze für Winkel, etc, aber keines für Radius und Diameter. Wenn der Name des zweiten Objekts mit einer Abkürzung des Typs erscheint — Anf, Mit, Zen oder End — zeig das den Kontrollpunkt an, der die Bemaßung definiert.

Bemaßungstypen

Abstände bemaßen

Winkel bemaßen
