Ellipsen nach Mittelpunkt und Radien zeichnen

Einen elliptischen Bogen können Sie u.a. konstruieren, wenn Sie zunächst seine Basis ellipse nach Mittelpunkt und Radien zeichnen: Bei dieser Vorgehensweise wird die Ellipse nach ihrem Mittelpunkt (dem erst gezeichneten Punkt), ihrem Primärradius und ihrem Sekundärradius konstruiert und durch den Winkel zwischen dem Primärradius und der x-Achse definiert.

Als Sie die Basisellipse fertig gezeichnet haben, wird der elliptische Bogen durch den Anfangs- und den Endpunkt der elliptischen Bogenkurve definiert — sie können auf beliebigen Stellen des Umfangs der Basisellipse liegen, zu der der elliptische Bogen gehört. Der Anfangs- und der Endpunkt werden durch die Winkel zwischen den beiden Radien (die den Anfangs- und den Endpunkt mit dem Mittelpunkt verbinden) und der x-Achse definiert.

Die kontextsensitive Bearbeitungleiste

Während des Zeichnens und wenn angewählt:

Weitere Informationen zu dieser Funktion erhalten Sie in Objekte einrasten.

Aktiviert den Beziehungen erkennenden Manager.

Das Erscheinungsbild der kontextsensitiven Bearbeitungleiste kann unterschiedlich sein. Es hängt von den Systemeinstellungen ab, die Sie unter Beziehungen festlegen.

Dx und Dy relativ beim Verschieben des elliptischen Bogens.

Attribute

• Primärradius. Erscheint im Eingabefeld Zuerst in der kontextsensitiven Bearbeitungsleiste und als r1 =... in der Spalte Daten im tabellarischen Fenster.
• Sekundärradius. Erscheint im Eingabefeld Als zweites in der kontextsensitiven Bearbeitungsleiste und als r2 =... in der Spalte Daten im tabellarischen Fenster.
• Winkel. Das ist der Winkel zwischen dem Primärradius und der x-Achse. Erscheint im Eingabefeld Winkel in der kontextsensitiven Bearbeitungsleiste. Weitere Informationen dazu, wie man die Schaltfläche Quadrant wählen in der kontextsensitiven Bearbeitungleiste verwendet,  erhalten Sie in Automatische Berechnung von Winkeln.
• Anfangswinkel. Das ist der Winkel zwischen der x-Achse und dem Radius, der den Anfangspunkt des elliptischen Bogens mit dem Mittelpunkt der Basisellipse verbindet. Erscheint im Eingabefeld Start in der kontextsensitiven Bearbeitungsleiste.
• Endwinkel. Das ist der Winkel zwischen der x-Achse und dem Radius, der den Endpunkt des elliptischen Bogens mit dem Mittelpunkt der Basisellipse verbindet. Erscheint im Eingabefeld Ende in der kontextsensitiven Bearbeitungsleiste.
• Umfangslänge. Erscheint in der Spalte Länge im tabellarischen Fenster.
• Dx und Dy relativ. Erscheinen in der kontextsensitiven Bearbeitungsleiste, während Sie einen elliptischen Bogen durch Ziehen an eine neue Position verschieben. Dx und Dy sind die relativen horizontalen/vertikalen Abstände zwischen des ursprünglichen und des verschobenen elliptischen Bogens, projiziert auf die Ox/Oy-Koordinatenachse. Die Dx/Dy-Werte sind die jeweiligen Ox/Oy-Koordinaten des verschobenen elliptischen Bogens minus der anteilsmäßigen Ox/Oy-Koordinaten des ursprünglichen elliptischen Bogens.
• Format. Weitere Informationen dazu erhalten Sie in Formatieren von Formaten, Farben, Bögen und Schablonen.
• ID. Das ist die systemgenerierte, einzigartige Identifikationsnummer eines Objekts. Sie erscheint in der Spalte ID im tabellarischen Fenster.

Kontrollpunkte

Ein nach Mittelpunkt und Radien konstruierter elliptischer Bogen besitzt fünf Kontrollpunkte: den Mittelpunkt und die Endpunkte des Primär- und des Sekundärradius der Basisellipse sowie den Anfangs- und den Endpunkt des elliptischen Bogens. Während Sie einen elliptischen Bogen nach Mittelpunkt und Radien zeichnen, erscheinen die folgenden Mauszeigersymbole:

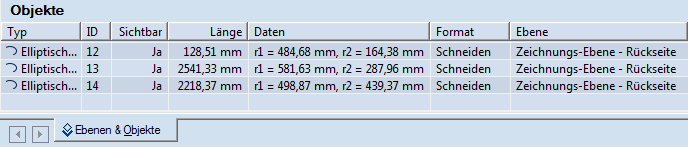

Tabellarische Darstellung

Als Sie einen elliptischen Bogen fertig gezeichnet haben, werden seine Objecttyp, ID-Nummer, Umfangslänge, Radien sowie sein Format in der Registerkarte Objekte im tabellarischen Fenster gespeichert.

hinweis: Die Daten in der Registerkarte Objekte lassen sich direkt nicht bearbeiten.

Einen elliptischen Bogen nach Mittelpunkt und Radien zeichnen

1. Wählen Sie eine der folgenden Möglichkeiten:

1. • Klicken Sie auf Elliptischer Bogen nach Mittelpunkt und Radius in der Werkzeugleiste Objekte.
   • Zeigen Sie im Menü Objekte auf Elliptische Bogen und klicken dann auf Elliptischer Bogen nach Mittelpunkt und Radius.
   • Drücken Sie die Tastenkombination Strg+D+E+A+C.

2. (Optional) Lassen Sie den Mittelpunkt der Basisellipse zu einem anderen Objekt oder Punkt einrasten.
3. Klicken Sie auf die gewünschte Position des Mittelpunkts der Basisellipse in der Zeichenfläche, um ihn zu setzen.
4. (Optional) Lassen Sie den Endpunkt des Primärradius der Basisellipse zu einem anderen Objekt oder Punkt einrasten.
5. Definieren Sie den Primärradius der Basisellipse, indem Sie eine der folgenden Möglichkeiten wählen:
   • Klicken Sie auf die gewünschte Position des Endpunkts des Primärradius in der Zeichenfläche.
   • Geben Sie die entsprechenden Werte in die Eingabefelder Zuerst und Winkel in der kontextsensitiven Bearbeitungsleiste ein.
6. (Optional) Lassen Sie den Endpunkt des Sekundärradius der Basisellipse zu einem anderen Objekt oder Punkt einrasten.
7. Definieren Sie den Sekundärradius der Basisellipse, indem Sie eine der folgenden Möglichkeiten wählen:

• Klicken Sie auf die gewünschte Position des Endpunkts des Sekundärradius in der Zeichenfläche.
• Geben Sie den entsprechenden Wert in das Eingabefeld Als zweites in der kontextsensitiven Bearbeitungsleiste ein.

8. Definieren Sie Anfangs- und den Endpunkt des elliptischen Bogens, indem Sie eine der folgenden Möglichkeiten wählen:

6. • Fahren Sie mit dem Mauszeiger über den Ellipsenumfang im Uhrzeigersinn und klicken Sie auf die gewünschten Positionen der beiden Punkte.
   • Geben Sie die entsprechenden Werte in die Eingabefelder Start und Ende in der kontextsensitiven Bearbeitungsleiste ein und bestätigen Sie sie durch Klick.
   • Lassen Sie die Punkte zu anderen Objekten oder Punkten einrasten.

Ändern eines elliptischen Bogens durch Ändern seiner Attribute

1. Markieren Sie den elliptischen Bogen.
2. Geben Sie die gewünschten Werte in die kontextsensitive Bearbeitungsleiste ein und drücken Sie die Eingabetaste.

Verschieben eines elliptischen Bogens durch Ziehen

1. Markieren Sie den elliptischen Bogen.
2. Wählen Sie eine der folgenden Möglichkeiten:

1. • Ziehen Sie den elliptischen Bogen an die gewünschte Position.
   • Geben Sie die relativen Dx- und Dy-Abstände zur ursprünglichen Position des elliptischen Bogens in die kontextsensitive Bearbeitungsleiste ein.

3. Klicken Sie noch einmal, um den elliptischen Bogen aufzusetzen.

hinweis: Wenn die Kontrollpunkte des elliptischen Bogens mit den Kontrollpunkten anderer Objekte zusammenfallen — wenn z.B. der elliptische Bogen Teil einer Designbox ist oder durch seine Umfangskontrollpunkte mit einem anderen Objekt verbunden ist — wird der den elliptischen Bogen neu positionieren und die verbundenen Objekte in Abhängigkeit von Richtung und Abstand der Bewegung ändern.
