Beispiel: Erstellen von Designartikeln in Illustrator

In der folgenden Übung zeigen wir an einem grundlegenden Beispiel, wie Sie mit der Illustrator/Package Designer-Integration Designartikel in Illustrator erstellen können. In der Übung werden vorgefertigte Beispieldateien verwendet, die Sie in den einzelnen Schritten laden. Diese Dateien finden sich in folgendem Pfad Ihrer EngView-Installation: EngViewWork7\Samples\Images.

Die Übung umfasst zwei Teile:

  1. Artikel erstellen und Gestaltungsvarianten zuordnen.

  2. Erkunden, was uns die EngView-Arbeitsumgebung hinsichtlich unserer Arbeit zeigt.

Für die Übung nutzen wir die Zeichnung EVF12062 Spherical Box Top Regular Tuck Lock.evd aus der Bibliothek der Parametrischen Zeichnungen.

=================================

Gestaltungsvarianten und Artikel erstellen

Was auf dem Bildschirm sichtbar ist

=================================

Artikel und Gestaltungsvarianten erstellen

Erstellen einer Gestaltungsvariante für die Vorderseite

  1. Laden Sie in Illustrator den EngView Arbeitsbereich.
  2. Nun laden wir die Struktur, an der wir arbeiten wollen: EVF12062 Spherical Box Top Regular Tuck Lock.evd.

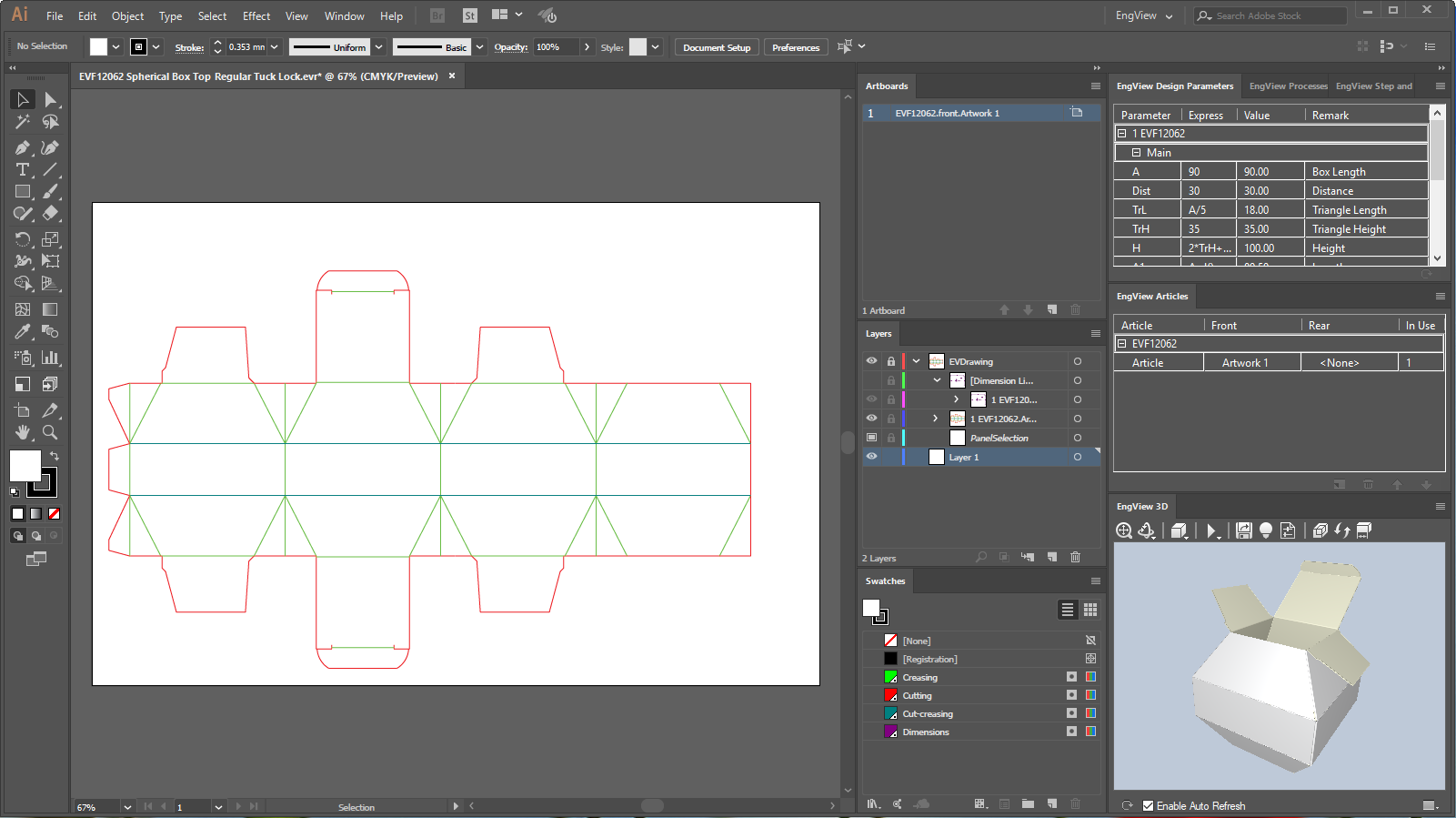

KOMMENTAR: Wenn die Struktur geladen ist, öffnet Illustrator eine Standardzeichenfläche (im Bereich Zeichenflächen) und einen Artikel (im Bereich Prinect-Аrtikel) mit einer Standard-Gestaltungsvariante für die Vorderseite: Artwork1, enthalten in der Gestaltungsvariante EVF12062.front.Artwork1. Die 3D-Ansicht der Struktur wird im Bereich Prinect 3D angezeigt.

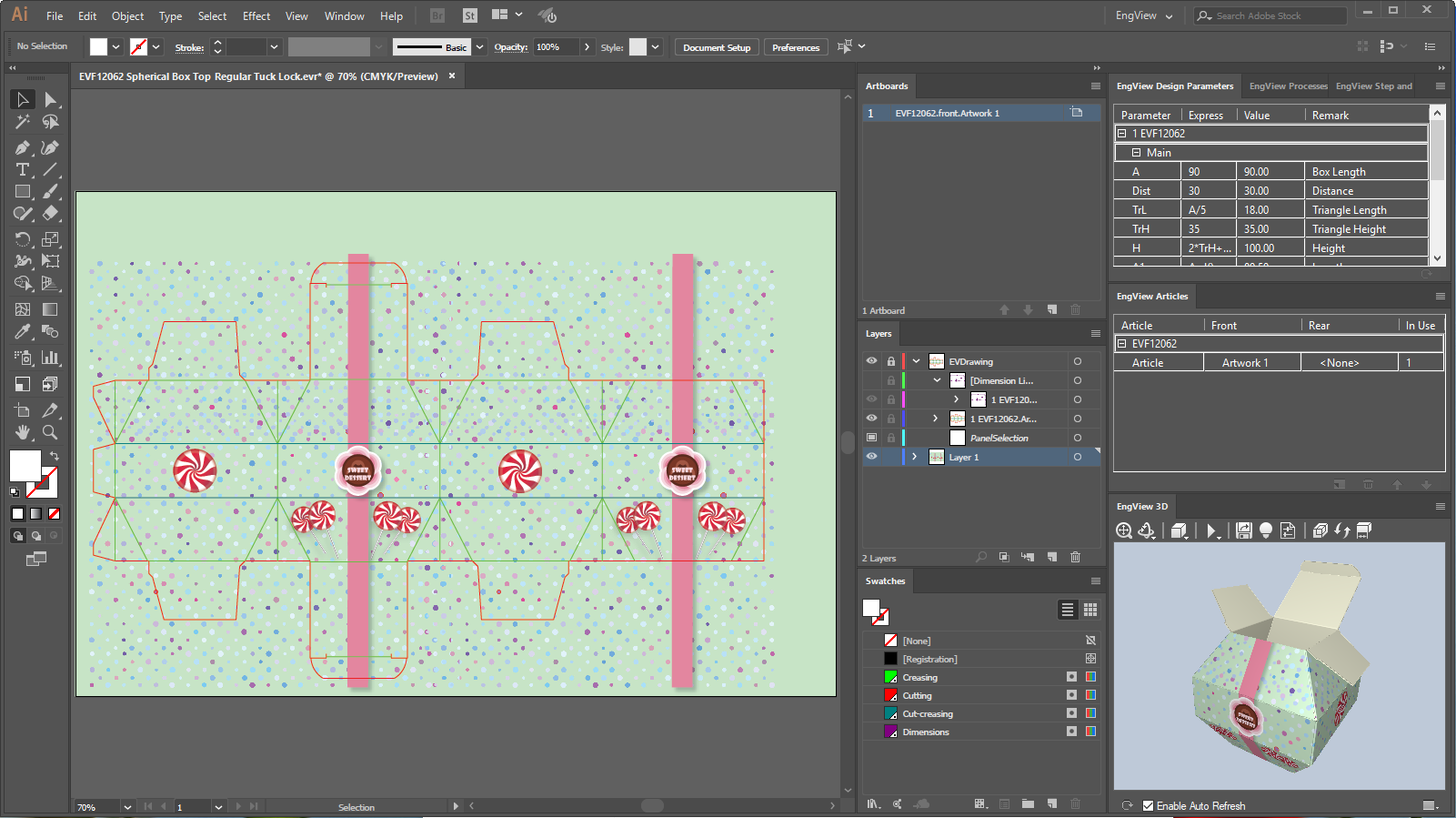

  1. Wir erstellen nun eine Grafik für die Vorderseite der Struktur: nutzen Sie dazu die Datei Candies Pink Design.ai. Nehmen Sie die Datei aus dem Ordner: C:\EngViewWork7\Samples\Images.

  1. Ändern Sie den Namen der Gestaltungsvariante zu Pink Candies. Beachten Sie, dass der Name der Zeichenfläche, die die Gestaltungsvariante enthält, sich entsprechend ändert.

Erstellen einer zweiten Gestaltungsvariante für die Vorderseite

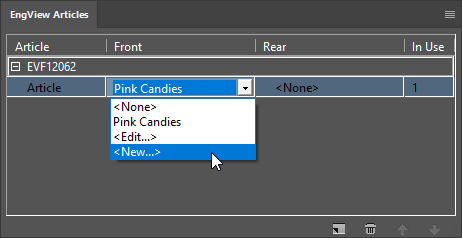

  1. Klicken Sie im Bereich Prinect-Аrtikel auf die Spalte Vorderseite und dann auf Neu. Dies ist der erste Schritt zur Erstellung einer neuen Gestaltungsvariante.

Der Dialog Neue Gestaltungsvariante erscheint.

  1. Wir geben einen sinnvollen Namen für die Gestaltungsvariante ein. In diesem Fall wählen wir Yellow Candies.

KOMMENTAR: Sie haben zwei Möglichkeiten, eine Gestaltungsvariante zu erzeugen: (1) Sie kopieren die Gestaltungsvariante der aktuell angewandten Gestaltungsvariante und bearbeiten sie dann. In diesem Fall lassen wir die Option Nutzen kopieren eingeschaltet (in Klammern sehen wir den Namen der Gestaltungsvariante, dessen Grafik das Programm für die neue Gestaltungsvariante kopieren wird). (2) Um eine neue Grafik zu erzeugen, lassen wir die Option ausgeschaltet.

In unserem Fall werden wir die Gestaltungsvariante nicht kopieren.

  1. Lassen Sie die Option Nutzen kopieren ausgeschaltet und klicken Sie dann auf OK. Damit wird die Gestaltungsvariante angelegt.

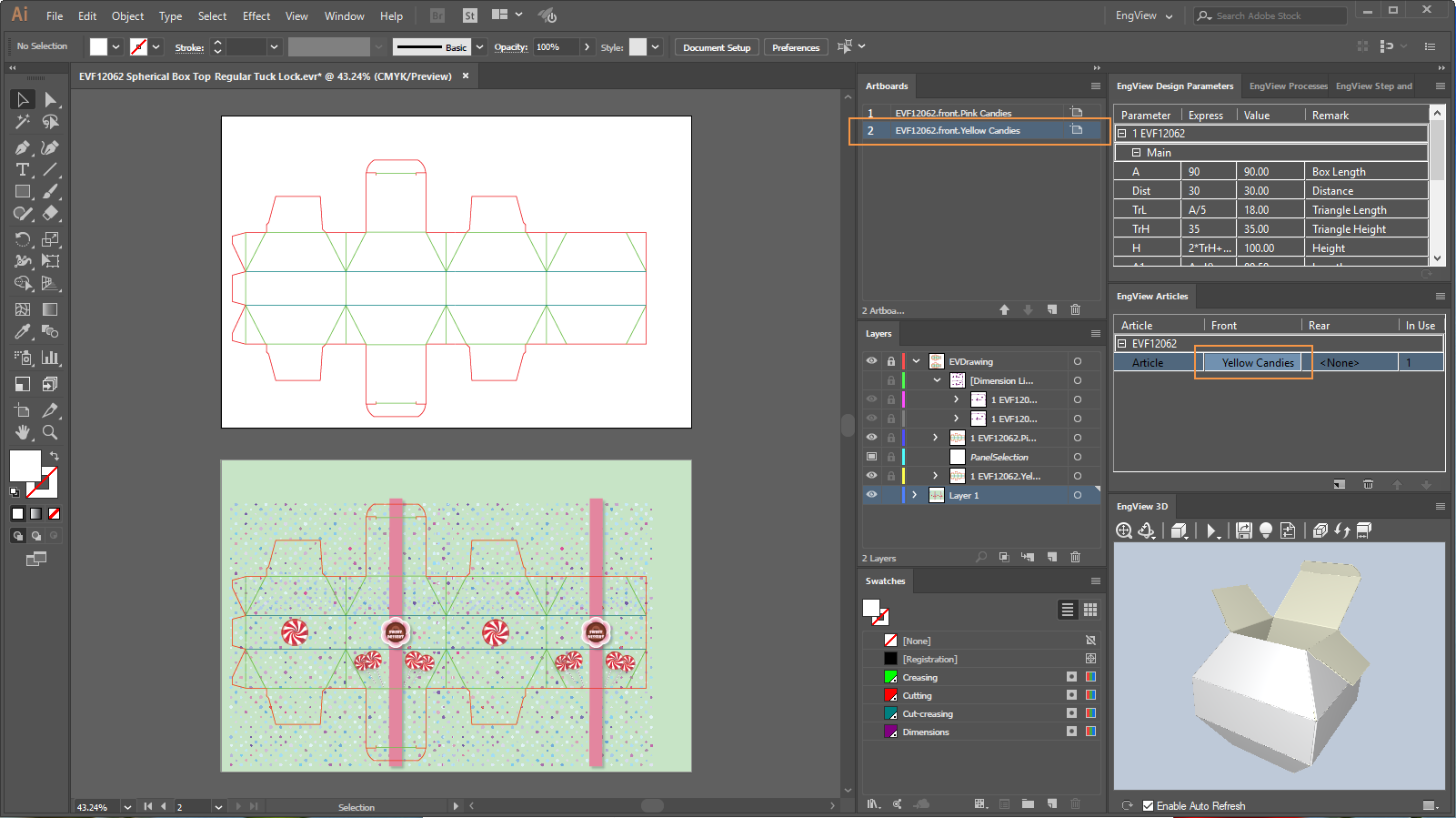

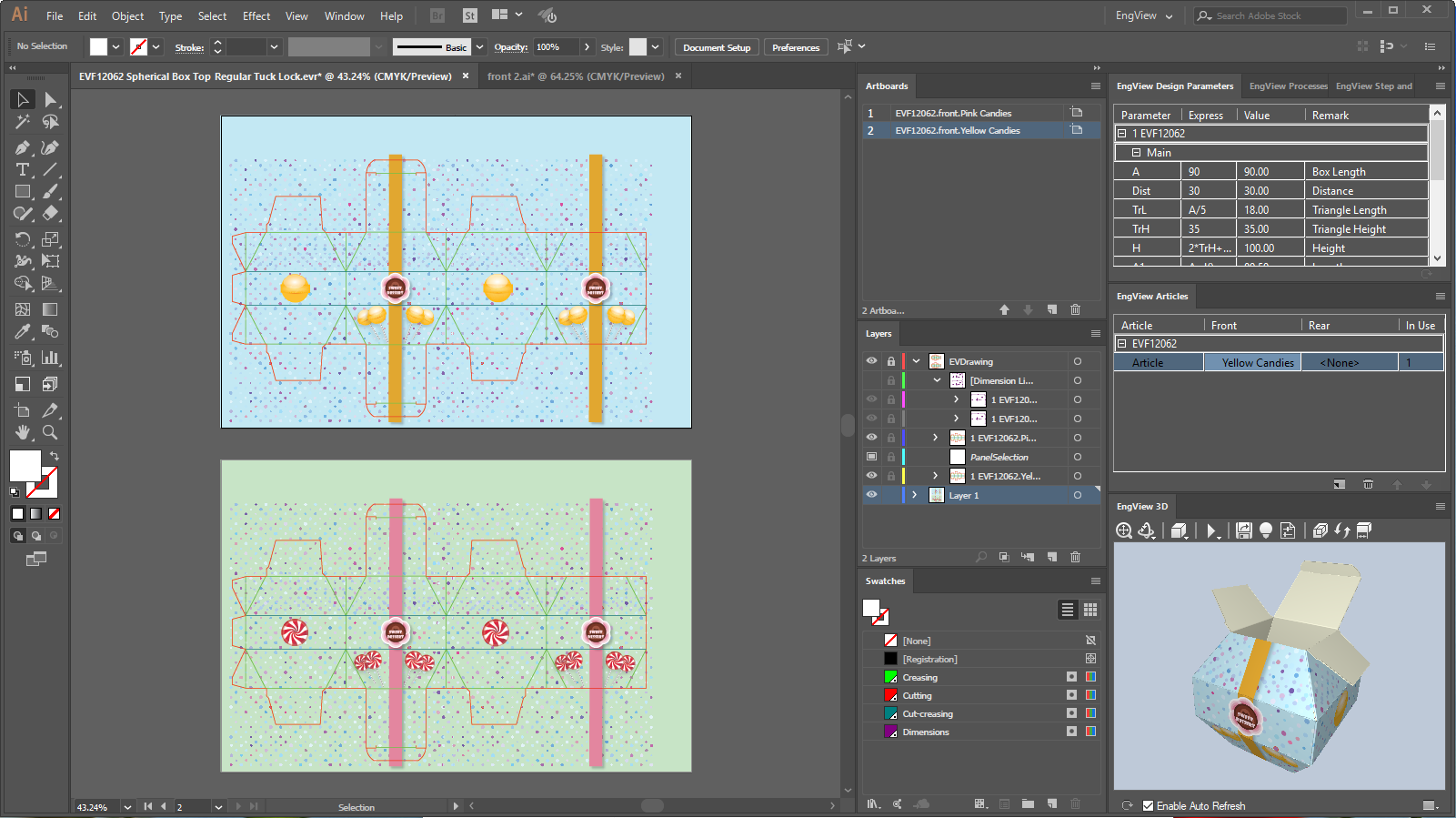

KOMMENTAR: Eine neue Zeichenfläche — EVF12062.front.Yellow Candies — erscheint jetzt im Bereich Zeichenflächen. Beachten Sie auch, dass im Bereich Prinect-Аrtikel die neu erstellte Gestaltungsvariante dem gewählten Artikel zugeordnet wird. Dies zeigt sich automatisch in der 3D-Darstellung.

  1. Platzieren Sie das Bild Candies Yellow Design.ai in der neuen Zeichenfläche. (Nehmen Sie die Datei aus dem Ordner: C:\EngViewWork7\Samples\Images.)

Erstellen einer Gestaltungsvariante für die Rückseite

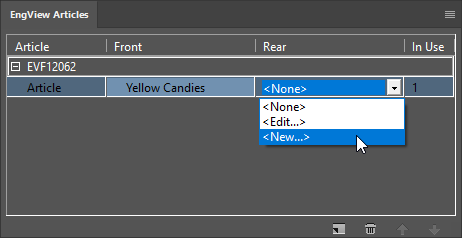

  1. Klicken Sie im Bereich Prinect-Аrtikel auf die Spalte Rückseite und dann auf Neu.

  1. Im Dialog Neue Gestaltungsvariante benennen wir die Gestaltungsvariante sinnvoll um: Pink.

HINWEIS: Bis jetzt gibt es noch keine Grafik für die Rückseite. Daher bietet das Programm keine Möglichkeit an, eine Gestaltungsvariante zu kopieren.

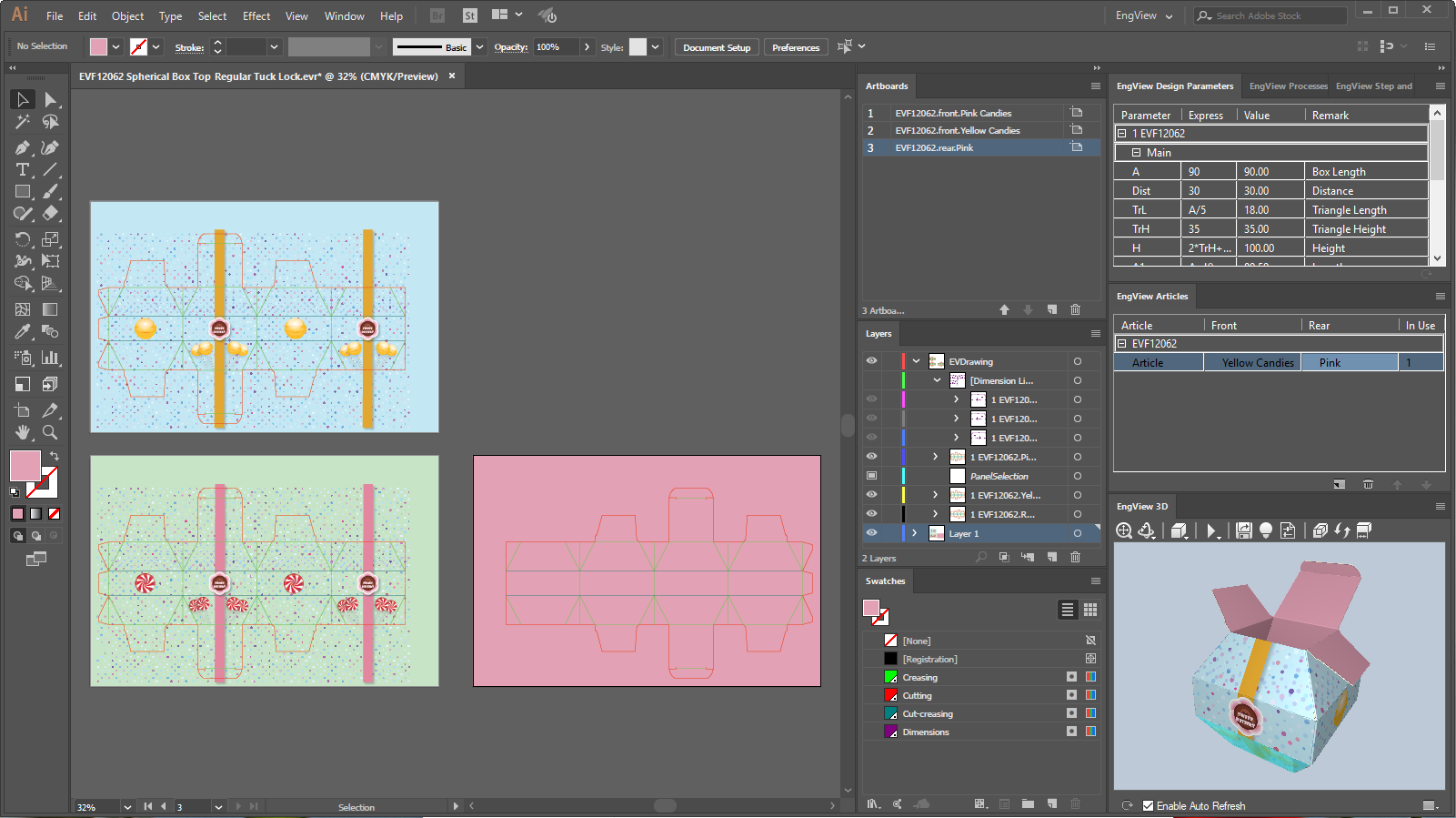

Eine neue Zeichenfläche — EVF12062.rear.Pink — erscheint jetzt im Bereich Zeichenflächen. Wir verwenden die Datei Candies Pink Background.ai, um dafür ein Grafikprojekt zu erstellen. (Nehmen Sie die Datei aus dem Ordner: C:\EngViewWork7\Samples\Images.)

  1. Wiederholen Sie die Schritte 9 und 10, um für die Rückseite eine zweite Gestaltungsvariante zu erstellen. Wir vergeben den Namen Yellow.

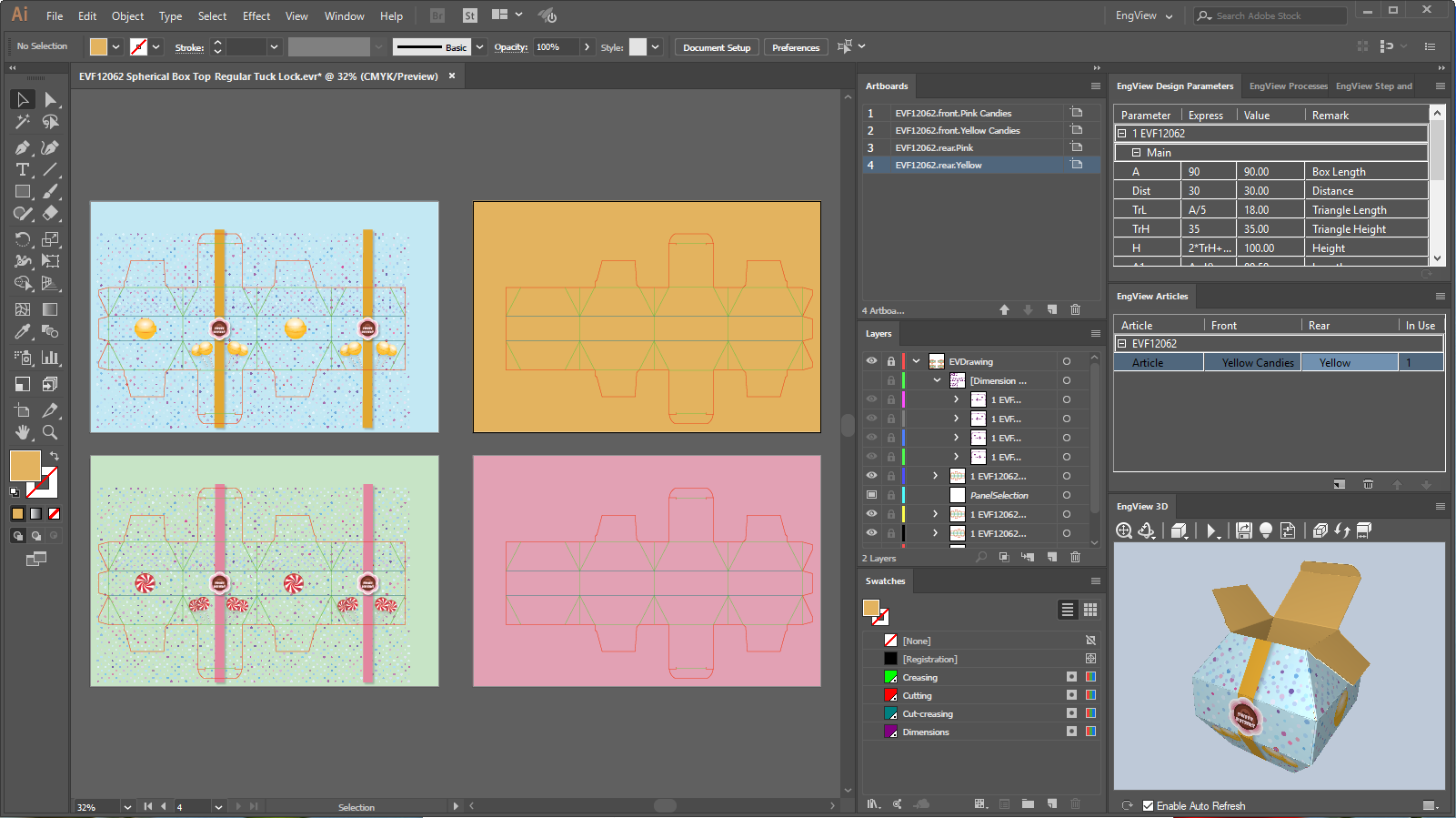

  2. Fügen Sie das Bild aus der Datei Candies Yellow Background.ai in die Zeichenfläche EVF12062.rear.Yellow ein. (Nehmen Sie die Datei aus dem Ordner: C:\EngViewWork7\Samples\Images.)

Bis jetzt stehen vier Gestaltungsvarianten zur Verfügung: zwei für die Vorderseite und zwei für die Rückseite der Struktur. Wir fassen diese jetzt in zwei Artikel zusammen.

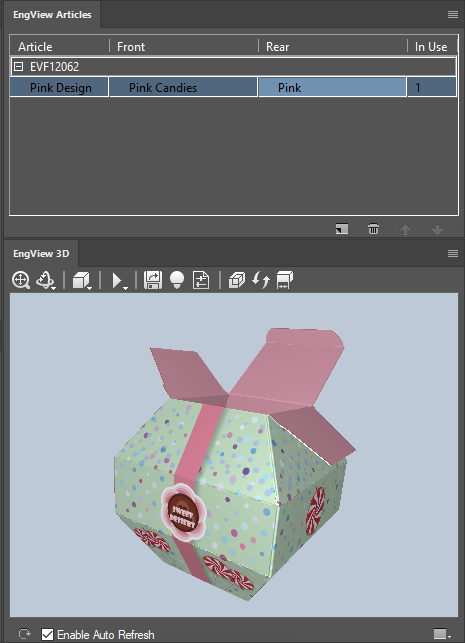

  1. Klicken Sie im Bereich Prinect-Artikel auf die Zelle Vorderseite des bestehenden Artikels und wählen Sie dann Pink Candies.
  2. Klicken Sie im Bereich Prinect Artikel auf die Zelle Rückseite des bestehenden Artikels und wählen Sie dann Pink Candies.
  3. Ändern Sie den Namen des Artikels zu Pink Design.

Einen neuen Artikel für die Struktur anlegen.

  1. Klicken Sie im Bereich Prinect Artikel auf Neuen Artikel hinzufügen .

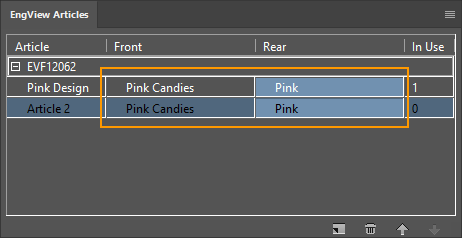

Es erscheint eine neue Zeile unter der ersten Zeile. Beachten Sie, dass die beiden Artikel die gleiche Gestaltungsvariante für die Vorderseite und die Rückseite verwenden.

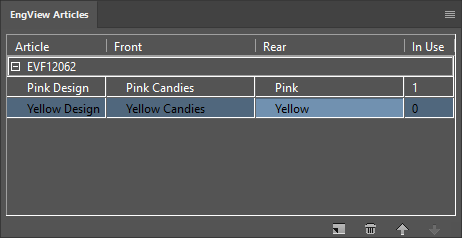

  1. Dem neuen Artikel (Artikel 2) ordnen wir nun Gestaltungsvarianten für die Vorder- und Rückseite zu — Yellow Candies und Yellow.
  2. Ändern Sie den Namen des Artikels zu Yellow Design.

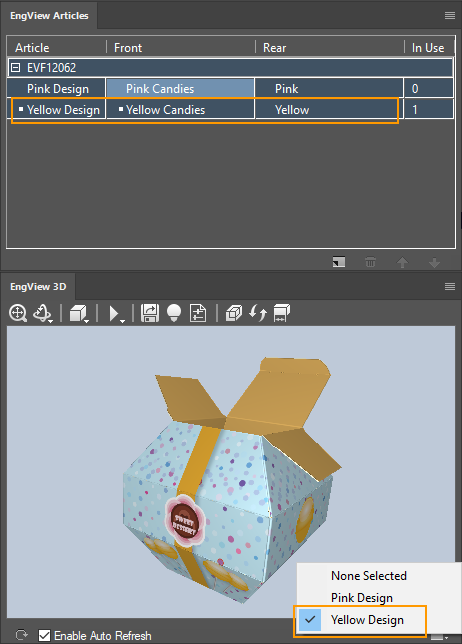

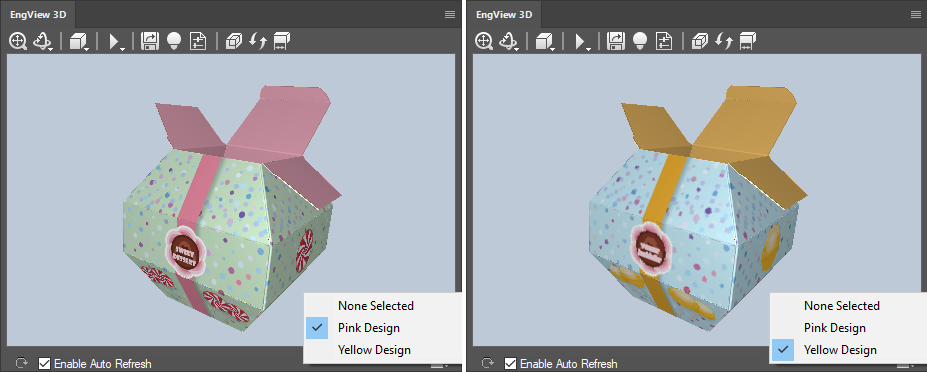

Um die Zeichnungen Pink und Yellow im 3D-Bereich sehen zu können, schalten wir sie mit der Schaltfläche Artikel auswählen in der linken unteren Ecke des Bereichs um.

  1. Hiermit ist die Übung beendet.

Auswahlen

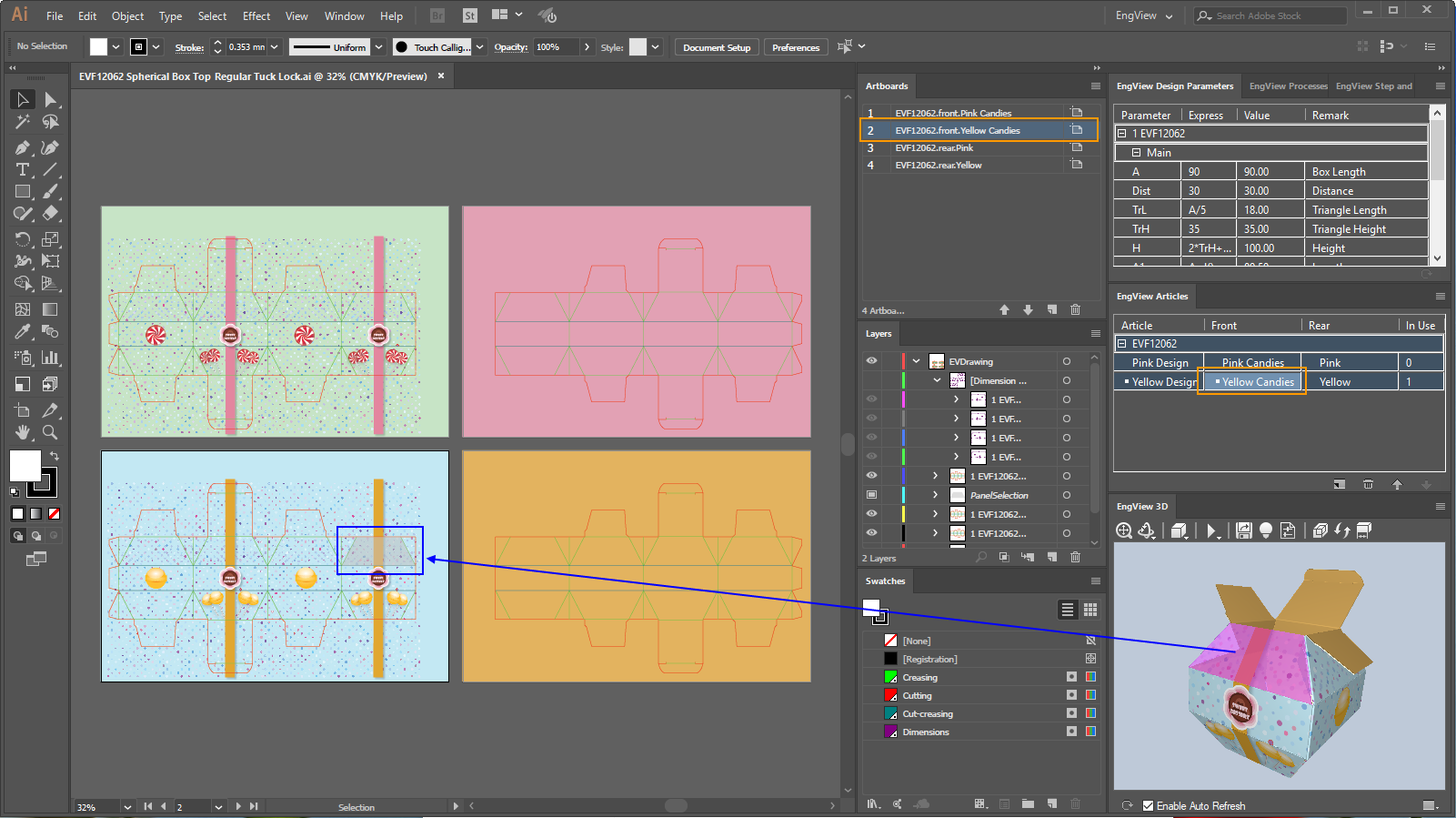

Wenn Sie in Illustrator eine Auswahl treffen, so hebt die Integration die entsprechenden Attribute hervor, sodass erkennbar wird, wo gerade was passiert.

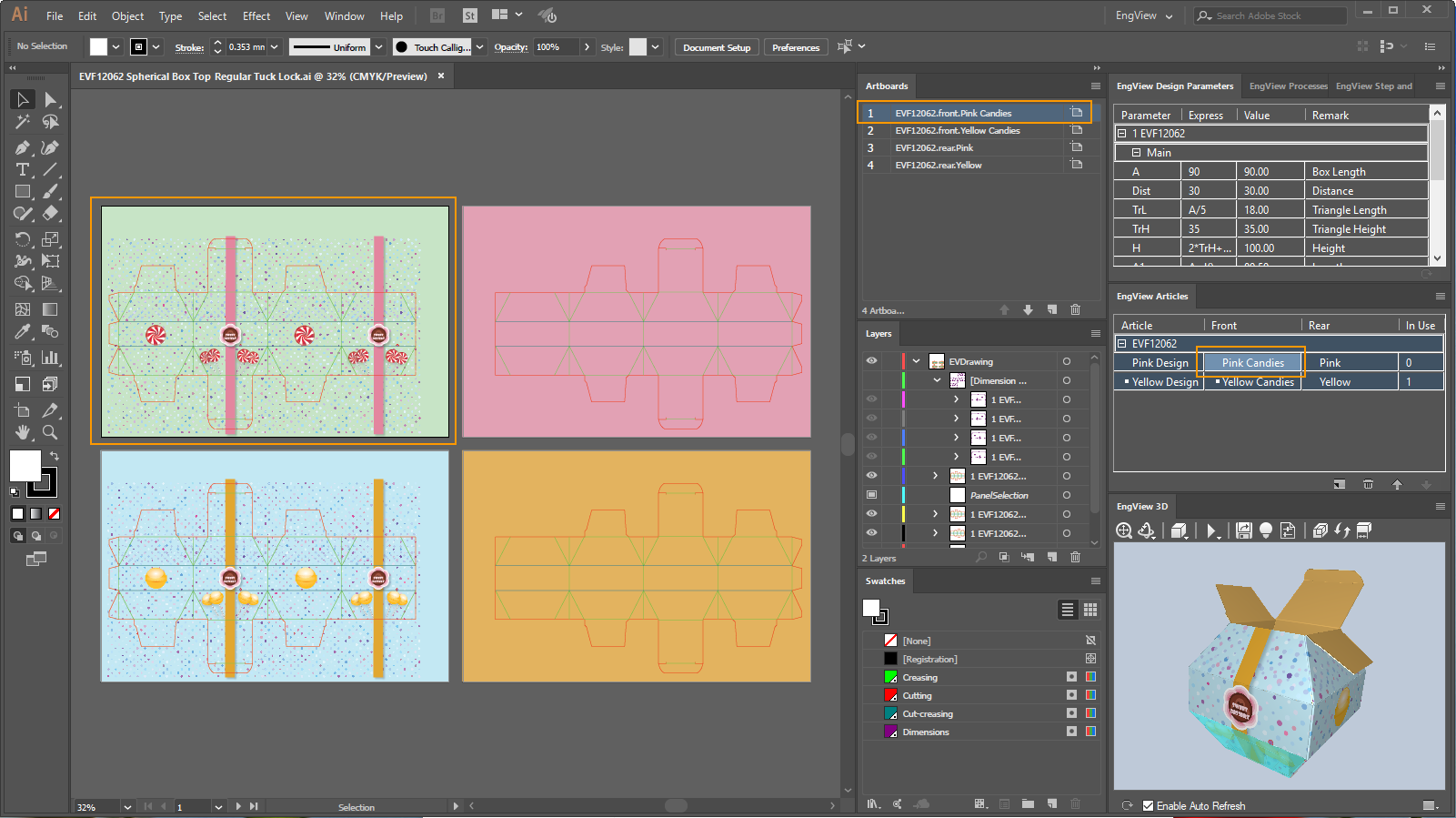

Auswählen einer Zeichenfläche

Bei Auswahl einer Zeichenfläche

Laden eines Artikels in den 3D-Bereich

Wählen eines Bereichs in EngView 3D
