Erstellen von CAM-Werkzeugpfaden

Sie können optimierte, assoziative Werkzeugpfade erzeugen, die eine Antination des Schneidprozesses sowie einen vollständig konfigurierbaren NC-Postprozessor für die meisten NC-Controller bereitstellen.

So erstellen Sie einen Werkzeugpfad

1. Stellen Sie sicher, dass Ihre aktive Zeichnung eine Nutzen-, Layout-, Gegenzurichtungs- oder Musterzurichtungszeichnung ist.

HINWEIS: Wenn Sie eine Werkzeugpfadzeichnung (CAM-Zeichnung) von Musterzurichtungen (Gegenzurichtungszeichnung) erstellen, enthält die fertige CAM-Zeichnung nur die Musterzurichtungsobjekte — das heißt, die Objekte im Format Gegenzurichtung.

2. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf Neue CAM in der Werkzeugleiste CAM.
• Zeigen Sie im Menü Werkzeuge auf CAM und klicken Sie dann auf Neue CAM.
• Drücken Sie Strg+MWC.

3. Je nach Situation:

• Wenn Sie die absolut erste CAM-Zeichnung von der aktiven Quellzeichnung beginnen: Eine neue Zeichnung mit dem Namen Zeichnungsname_Werkzeugpfad wird erstellt, wobei Zeichnungsname der Name der im Projekt geöffneten Nutzen-, Layout- oder Gegenplattenzeichnung ist.

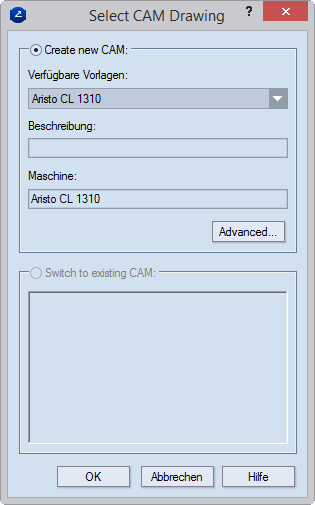

• Der Dialog CAM-Zeichnung wählen erscheint, wenn es mindestens eine CAM-Zeichnung von der aktiven Quellzeichnung gibt.

Erzeuge neue CAM Zeichnung Verwenden Sie diese Option, um eine neue CAM-Zeichnung zu erstellen.

Verfügbare Vorlagen Wählen Sie in der Auswahlliste die Vorlage, mit der Sie in der neuen CAM-Zeichnung arbeiten wollen.

Maschine (Schreibgeschützt) Zeigt den Namen der Maschine an, mit dem die gewählte Vorlage verknüpft ist.

Erweitert Öffnet eine Dialogbox, in der Sie die gewählte Vorlage bearbeiten können.

Bestehende CAM-Zeichnung verwenden Verwenden Sie diese Option, um eine bestehende CAM-Zeichnung zu verwenden, die von der aktiven Quellzeichnung (Nutzen-, Layout- oder Gegenzurichtungszeichnung) erstellt wurde. Auf diese Weise können Sie wählen, nicht mehrere identische CAM-Zeichnungen von der selben Quellzeichnung zu erstellen. HINWEIS: Die Liste zeigt die Namen der bestehenden von der aktiven Nutzen-, Layout- oder Gegenzurichtungszeichnung erstellten CAM-Zeichnungen.

4. Öffnen Sie von der Liste der Standardvorlagen im Tabellenbereich des Registers CAM-Werkzeuge, die gewünschte CAM-Vorlage.

HINWEIS: Falls der Tabellenbereich nicht sichtbar ist, wählen Sie Zeige Tabellen im Menü Ansicht.

5. Um den Werkzeugpfad zu erstellen, führen Sie eine der folgenden Aktionen durch:

• Klicken Sie in der Werkzeugleiste CAM auf Erzeuge Werkzeugpfad .
• Zeigen Sie im Menü Werkzeuge auf CAM und klicken Sie dann auf Erzeuge Werkzeugpfad.

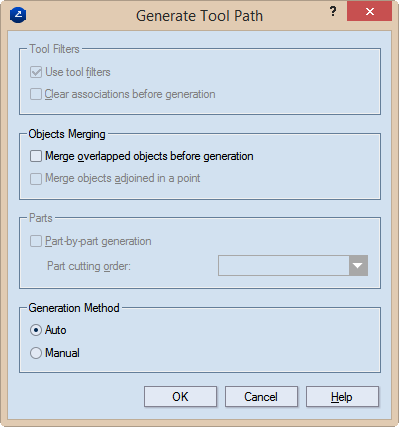

Der Dialog Optionen Werkzeugpfaderzeugung erscheint, in dem Sie verschiedene Optionen für die Werkzeugpfadoptimierung wählen können. Der optimale Werkzeugpfad wird automatisch gefunden.

HINWEIS: Der Werkzeugpfad bezieht sich auf die entsprechende Zeichnung. EngView aktualisiert den Werkzeugpfad, wenn Sie die Zeichnung ändern.

6. Um den Werkzeugpfad zu animieren, führen Sie eine der folgenden Aktionen durch:

• Klicken Sie in der Werkzeugleiste CAM auf Spiele Werkzeugpfad ab .
• Zeigen Sie im Menü Werkzeuge auf CAM und klicken Sie dann auf Spiele Werkzeugpfad ab. Der Dialog CAM Animationskontrolle erscheint. Lernen Sie, wie eine Werkzeugpfadanimation eingerichtet wird.

7. Um die NC-Codedatei zu erstellen, führen Sie eine der folgenden Aktionen durch:

• Klicken Sie auf Eigenschaften NC Erstellung in der Werkzeugleiste CAM.
• Zeigen Sie im Menü Werkzeuge auf CAM und klicken Sie dann auf Eigenschaften NC Erstellung.

Der Dialog Eigenschaften NC Erstellung erscheint, wo Sie Optionen für die Erstellung des NC-Codes wählen können.

Eine Datei mit dem NC-Code für Ihr Projekt wird erstellt (mit der Dateinamenserweiterung, die Sie in der CAM-Vorlage festgelegt haben).

8. Klicken Sie auf OK, um das CAM-Projekt zu speichern.
