Bedingte Sichtbarkeit von Komponenten

=============

IN DIESEM ABSCHNITT

=============

Sichtbare und unsichtbare Komponente

Welche Elemente verborgen werden können

Wann Sichtbarkeitsbedingungen festgelegt werden

Arten von Bedingungen. Bedingungen festlegen

Sichtbarkeitsbedingungen sofort testen

Verwendung von Operatoren

Verborgene Elemente wieder sichtbar machen

Verborgene Elemente mit bedingter Sichtbarkeit exportieren und drucken

===========

===========

Sichtbare und unsichtbare Elemente. Sichtbarkeitsbedingungen

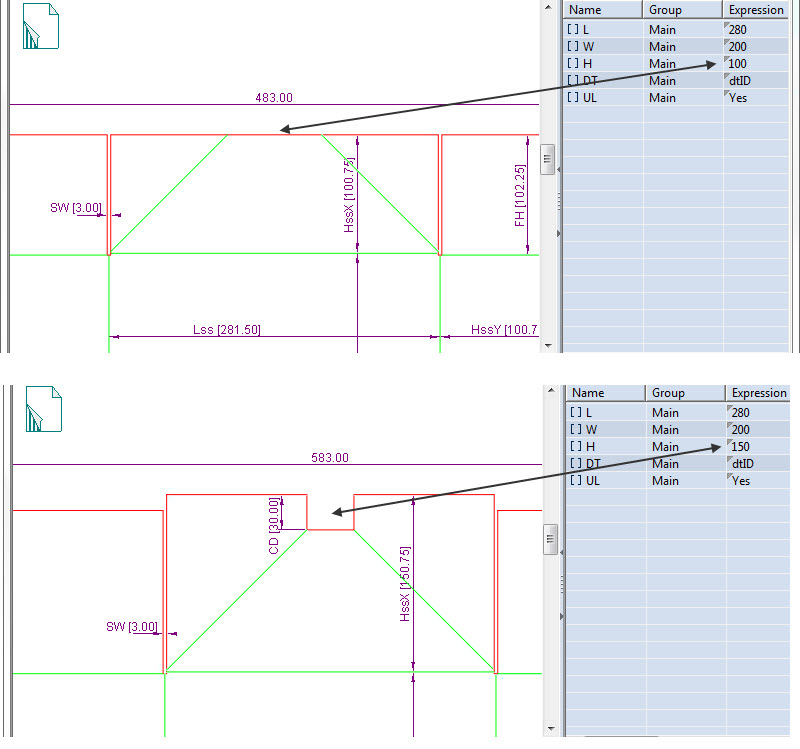

Möglicherweise möchten Sie eine Struktur haben, die Sie schnell ändern können, wenn ein produktionsbezogenes Problem dies erfordert, die es Ihnen aber erspart, sie zu entfernen und durch eine andere Struktur zu ersetzen, wie ähnlich sie auch sein mag. Diese Konstruktionsflexibilität wird durch die Verwendung von Elementen erreicht, die Sie im Programm so einstellen können, dass es sie nur dann anzeigen soll, wenn eine bestimmte produktionsbezogene Situation dies erfordert. Betrachten Sie das folgende Beispiel, in dem eine Komponente auftaucht, wenn ein Parameterwert zu groß wird, wodurch die korrekte Herstellung der Struktur gefährdet wird:

Das Vorhandensein eines Elements in der Struktur ist mit dem Wert des Parameters H verbunden. Um zu verhindern, dass sich die beiden schrägen Rilllinien schneiden, wenn H zu groß wird, wird eine Komponente hinzugefügt, das die Struktur verändert, wodurch das produktionsbezogene Risiko eliminiert wird. Dabei ist zu beachten, dass die Komponente Teil der Struktur ist, aber erst dann angewandt wird, wenn der Wert des Parameters H einen bestimmten Wert annimmt. Die Steuerung, wann die Komponente infolge einer Änderung des Wertes von H erscheint, erfolgt über die Eigenschaft der bedingten Sichtbarkeit. Die Eigenschaft ist im Wesentlichen eine Regel, die, wenn sie erfüllt ist, die Komponente darstellt; die Komponente ist nicht verfügbar wenn die Regel nicht erfüllt ist.

====================

Welche Elemente verborgen werden können

Sichtbarkeitsbedingungen können für einzelne aber auch für zusammengesetzte Komponenten festgelegt werden.

====================

Wann Sichtbarkeitsbedingungen festgelegt werden

Sie können eine Sichtbarkeitsbedingung festlegen:

• Während Sie die Komponente in den Zeichenbereich einfügen. Sie legen die Bedingung im Dialog Komponentenparameter fest.
• Nachdem die Komponente angehängt wurde. Doppelklicken Sie ein Objekt in der Komponente und legen Sie dann die Bedingung im Dialog Komponentenparameter fest.

====================

Arten von Bedingungen. Bedingungen festlegen

Die Sichtbarkeitsbedingung kann sein:

• Ein für die Komponente eingestellter Wert Ja oder Nein. Ja bedeutet, die Komponente ist sichtbar; Nein bedeutet, die Komponente ist nicht sichtbar.

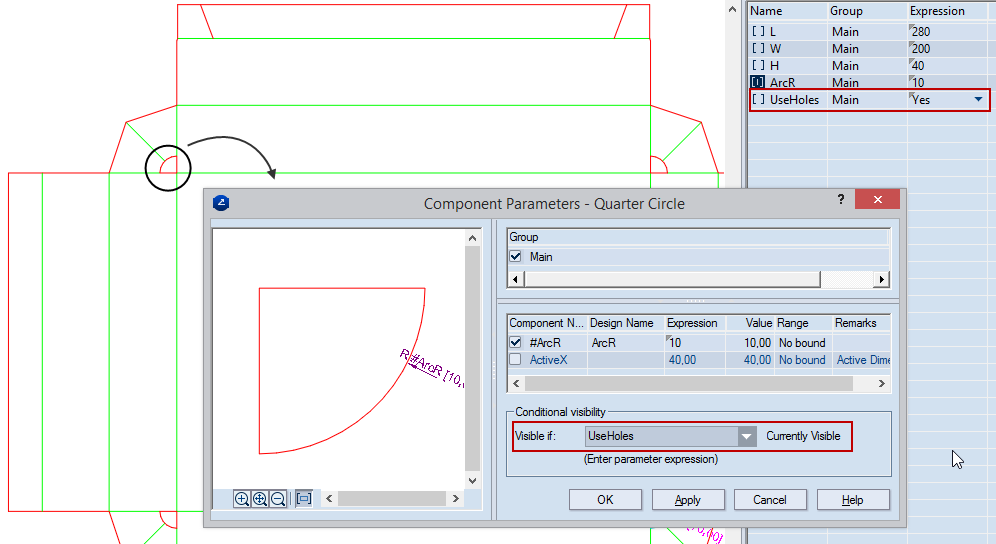

• Eine auf dem Wert eines Parameters beruhende Bedingung. Die Komponente ist sichtbar, wenn die Bedingung erfüllt ist — das heißt, der Wert ist identisch mit dem für die Sichtbarkeit gesetzten Wert; die Komponente ist nicht sichtbar, wenn der Wert nicht mit dem gesetzten Wert identisch ist. In dem folgenden Bild ist die Sichtbarkeit der Komponente mit dem Wert des Auswahlparameters LöcherVerwenden verknüpft. Wenn der Parameter Ja in der Tabelle gewählt wird, so ist die Komponente in der Struktur vorhanden. Wenn der Wert Nein gewählt wird, erscheint die Komponente nicht in der Struktur.

Beide Methoden werden unten beschrieben.

So legen Sie eine Sichtbarkeitsbedingung für eine Komponente fest

Für die Festlegung der Sichtbarkeitsbedingung gibt es zwei Wege: (1) Manuelles Einstellen eines Sichtbarkeitsstatus, und (2) Festlegen einer Bedingung für einen Parameter in der Komponente.

• Manuelles Festlegen der Komponente als sichtbar oder nicht sichtbar — wählen Sie entweder Ja oder Nein im Feld Sichtbar, wenn.

• Festlegen einer Bedingung — einer Funktion oder eines Wertes — für einen Parameter. Wenn (1) das Ergebnis der Funktion die Bedingung erfüllt oder (2) der Wert des Parameters passt, wird die Komponente sichtbar — d.h. sie wird Teil der Struktur. Wenn das Ergebnis der Funktion nicht die festgelegte Bedingung erfüllt, ist die Komponente unsichtbar und nicht Teil der Struktur.

====================

Sichtbarkeitsbedingungen sofort testen

Sie können bereits vor Verlassen des Dialogs Komponenteneigenschaften prüfen, ob die Komponente sichtbar sein wird.

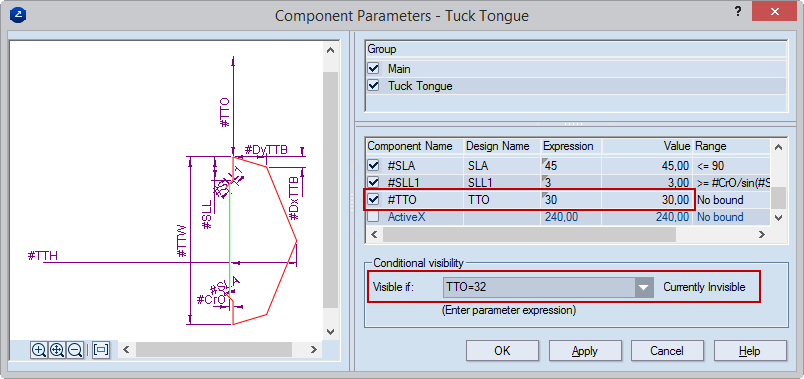

Klicken Sie im Dialog Komponenteneigenschaften auf Anwenden, nachdem Sie die Bedingung eingegeben haben. Der Dialog schließt nicht, aber das Programm führt einen Test der Bedingung durch und zeigt das Ergebnis rechts des Felds Sichtbar, wenn an. Es gibt drei Zustände:

• Zurzeit sichtbar Die Komponente wird sichtbar, sobald der Dialog geschlossen ist.
• Zurzeit unsichtbar Die Komponente ist nicht sichtbar.
• Falsche Bedingung Diese Meldung erscheint bei einem Fehler in der Bedingung — Schreibfehler, fehlender Parameter, oder ungültige Bedingung. Korrigieren Sie in diesem Fall den Ausdruck der Bedingung und klicken Sie dann auf Anwenden, um die Sichtbarkeit erneut zu prüfen.

====================

Verwenden von (relationalen) Vergleichsoperatoren und arithmetischen Operatoren

Wenn Sie Bedingungen für die Sichtbarkeit festlegen, können Sie Vergleichsoperatoren und arithmetische Operatoren verwenden (siehe Abbildung).

Dabei können Sie folgende Symbole verwenden:

====================

So machen Sie eine verborgene Komponente sichtbar

Es gibt zwei Möglichkeiten, eine verborgene Komponente sichtbar zu machen:

Bei manuell festgelegter Sichtbarkeit: Klicken Sie im Tabellenbereich (1), Register Ebenen & Objekte im Bereich Objekte rechts auf die Komponente und wählen Sie Eigenschaften. (2) Ändern Sie im Dialog den Wert in Sichtbar, wenn auf Ja.

Bei über den Ausdruck gesteuerter Sichtbarkeit: Ändern Sie den Wert des Parameter, der die Sichtbarkeit steuert so, dass die Sichtbarkeitsbedingung erfüllt ist. Ändern Sie z.B. den Wert des Parameters, oder ändern Sie bei Auswahlparametern einen anderen Wert.

=============

Verborgene Elemente mit bedingter Sichtbarkeit exportieren und drucken

Objekte, die durch die Anwendung bedingter Sichtbarkeit verborgen sind — d.h. bei denen die Eigenschaft Bedingte Sichtbarkeit auf Nein gesetzt ist — werden weder exportiert noch gedruckt.

=============
