Automatisches Layout erstellen

Wenn keine der vom Programm erzeugten Layoutlösungen Ihren Bedürfnissen entspricht, können Sie in der automatischen Layoutfunktion nach einer Alternative suchen.

So analysieren Sie alternative automatische Layouts

1. Führen Sie eine der folgenden Aktionen durch:
   • Klicken Sie Neues Layout in der Layout-Symbolleiste.
   • Klicken Sie Neues Layout im Menü Layout.
   • Drücken Sie Strg+L+N.

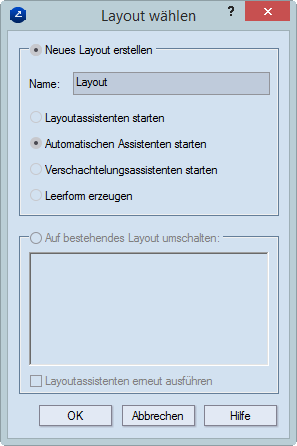

Das Dialogfenster Layout wählen erscheint.

2. Klicken Sie auf Automatischen Assistenten starten

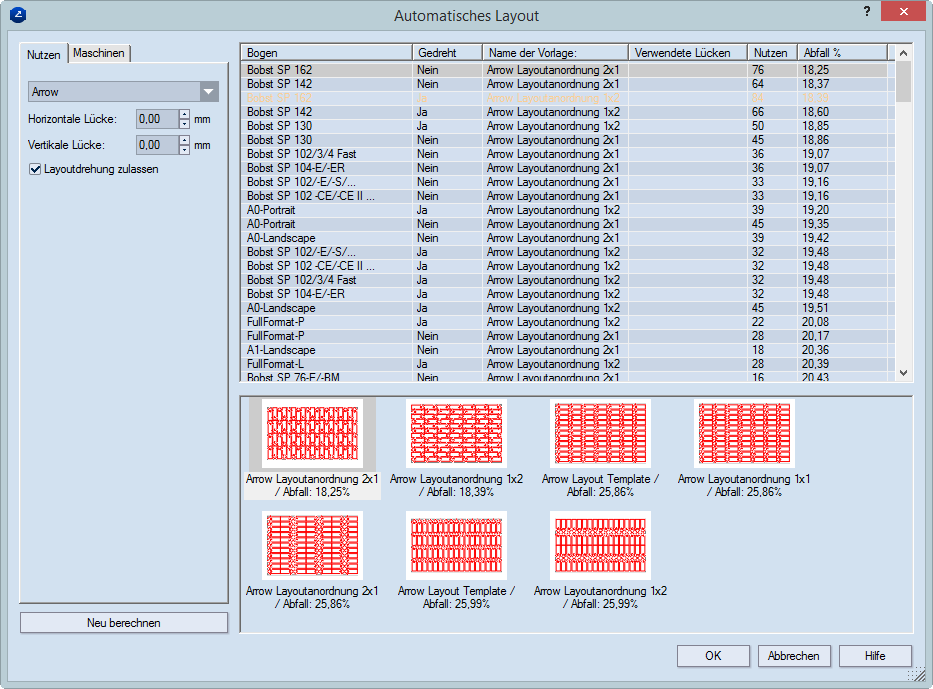

Das Dialogfenster Automatisches Layout erscheint.

Horizontale Lücke Legt in dem Layout den minimalen technologischen horizontalen Abstand zwischen den Nutzen auf der X-Achse fest.

Vertikale Lücke Legt in dem Layout den minimalen technologischen vertikalen Abstand zwischen den Nutzen auf der X-Achse fest.

Layoutdrehung zulassen Macht es möglich, das Layout in anderen Winkeln als 90 Grad zu positionieren.

Neu berechnen Berechnet die Liste der Bögen neu, nachdem Änderungen an den Einstellungen in den Bereichen Bogenauswahl und Layout gemacht worden sind.

Die untere Hälfte des Bereichs zeigt Vorschauen der in der Tabelle hervorgehobenen Layouts an. Der Hintergrund der Vorschau des gewählten Layouts erscheint in blau.

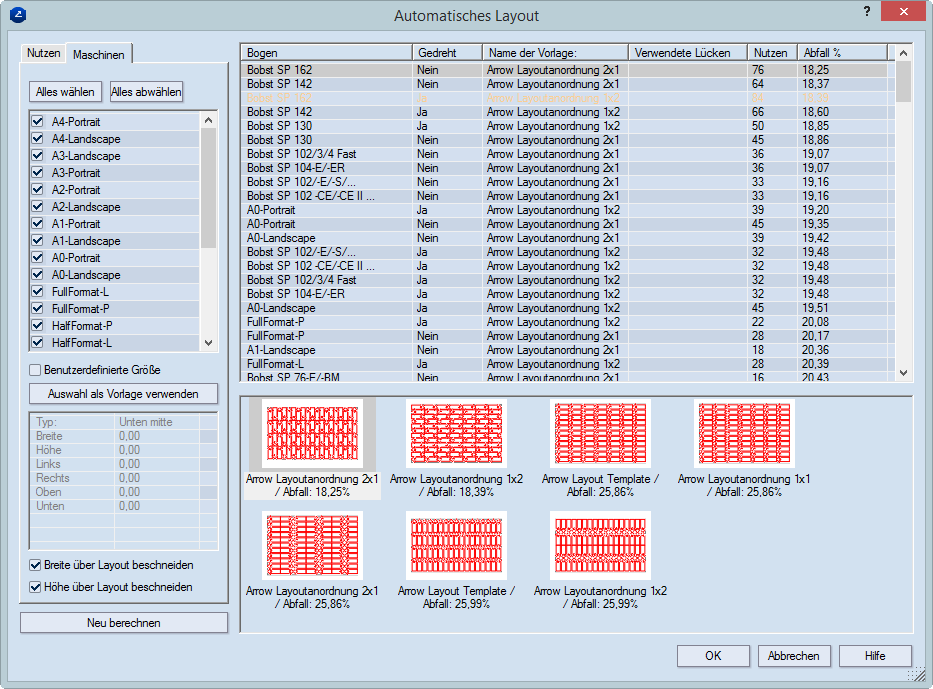

Alle auswählenWählt alle Maschinen in der Liste Bogen aus.

Alle abwählen Hebt die Auswahl der Maschinen in der Liste Bogen auf.

Benutzerdefinierte Größe Erlaubt es, einen Bogen einzurichten, der nicht in der Bogenliste aufgeführt ist. Dies geschieht in der darunter stehenden Liste, in der Sie Werte für die Größe und die Ränder des Bogens eingeben können.

Bogen Eine Liste mit Größe und Rändern des Bogens, die für die Definition eines benutzerdefinierten Bogens zur Verfügung stehen.

Bogen Werte, die Größe und Ränder eines benutzerdefinierten Bogens bestimmen.

Breite über Layout beschneiden Ist diese Option aktiviert, so wird die Breite des Bogens anhand der Breite der äußeren Ränder des Layouts beschnitten.

Höhe über Layout beschneiden Ist diese Option aktiviert, so wird die Höhe des Bogens anhand der Höhe der äußeren Ränder des Layouts beschnitten.

Die Tabelle

Bogen Hier wird der Name des Bogens angezeigt. Wird ein Bogen in der Tabelle ausgewählt, so erscheint wird dessen Vorschau im Vorschaubereich ebenfalls hervorgehoben.

Gedreht Gibt an, ob das Layout um 90 Grad gedreht wurde. HINWEIS: Andere Winkel sind nicht möglich.

Name der Vorlage Gibt das Layout-Positioniermuster an — d.h. (1) wie die Nutzen im Array auf dem Bogen verteilt werden, und (2) ob das Layout gedreht ist.

Nutzen Gibt die Anzahl der Nutzen auf dem Bogen an.

Abfall % Gibt den prozentualen Anteil des Abfalls an der Bogenfläche an.

Die untere Hälfte des Bereichs zeigt Vorschauen der in der Tabelle hervorgehobenen Layouts an. Der Hintergrund der Vorschau des gewählten Layouts erscheint in blau.

3. Machen Sie Ihre Einstellungen in den Bereichen Bogenauswahl und Layout und klicken Sie dann auf Neuberechnen.

Die Liste der Layouts wird neu berechnet, und die Reihenfolge der Layouts hat sich geändert.

4. Begutachten Sie die Liste der Layouts und wählen Sie den passendsten Bogen aus.

TIP: In der Liste stehen die Layouts mit dem geringsten Abfall oben.

HINWEIS ZU BESCHNITTENEN LAYOUTS: In der grafischen Liste der Layoutvarianten erscheinen über Höhe bzw. Breite beschnittene Layouts wie folgt:
