Automatische Wiederherstellung von Basis-Layouts

Für die automatische Wiederherstellung von Basis-Layouts einer importierten Datei ist es wichtig, dass die äußere Kontur — die durchgehende Kontur, die von den äußeren Objekten der Originallayoutzeichnung gebildet wird — sowohl geschlossen ist (d.h. sie enthält keine Lücken) als auch dem Format Schneiden zugeordnet ist.

Wenn Dateien externer Formate in Package & Display Designer importiert werden, behalten sie ihre eigenen Formate und ihre äußeren Konturen haben häufig Lücken, wodurch eine Wiederherstellung unmöglich ist. Aus diesem Grund müssen Sie nach dem Import einer Datei folgendes tun:

  1. Das Format Schneiden auf die die äußere Kontur bildenden Objekte anwenden. Klicken Sie dazu ein Objekt der äußeren Kontur rechts an und wählen Sie dann Auswahl und Nach Farbe. Damit werden alle Objekte in dieser Farbe gewählt. Weisen Sie das Format Schneiden zu, sobald die Objekte gewählt sind. TIPP: Wenn alle Linien Ihrer Zeichnung im selben Format sind, wählen Sie die Objekte, die die äußere Kontur bilden sollen, manuell und weisen ihnen dann das Format Schneiden zu.
  2. Prüfen Sie, ob die äußere Kontur geschlossen ist — das heißt, dass die Kontur keine Lücken aufweist. TIPP: Am besten verwenden Sie dazu die Funktion Füllen. (1) Zeichnen Sie eine geschlossene Kontur um die Zeichnung. (Am einfachsten geht dies, indem Sie ein Rechteck zeichnen — damit ist sichergestellt, dass die Kontur geschlossen ist). (2) Verwenden Sie die Funktion Füllen und klicken Sie irgendwo im Bereich zwischen dem gezeichneten Rechteck und der Originalzeichnung. (3) Prüfen Sie, ob die Füllung in die Originalzeichnung eindringt: Wenn die Füllung die Originalzeichnung umgibt, ohne in die Zeichnung einzudringen, dann ist die Außenkontur der Originalzeichnung geschlossen. Die folgende Abbildung zeigt das Vorgehen:

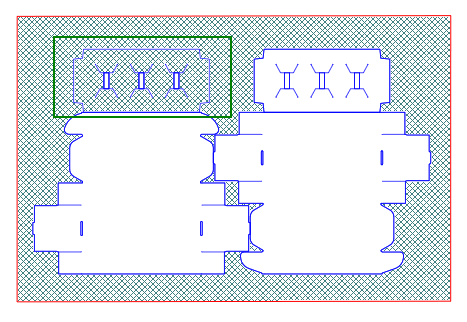

Geschlossene Kontur, definiert durch Zeichnen eines Rechtecks um die Originallayoutzeichnung. Die auf das gezeichnete Rechteck angewandte Füllung zeigt, dass die Außenkontur der Originalzeichnung geschlossen ist.

Die Füllung im oberen Bereich des linken Nutzens (hervorgehoben) zeigt an, dass es in diesem Bereich Lücken gibt. Das bedeutet, dass diese Kontur repariert werden muss.

Automatische Wiederherstellung anwenden

  1. Führen Sie eine der folgenden Aktionen durch:

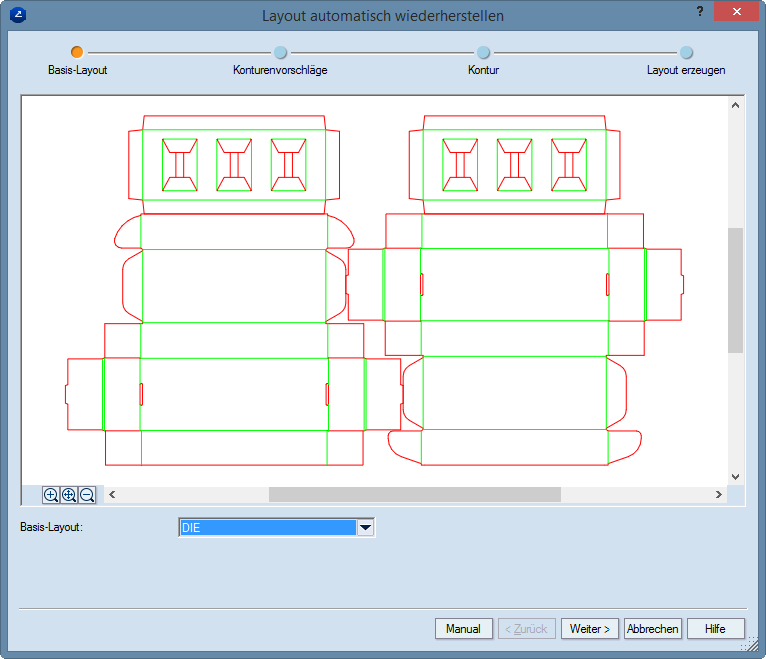

Der Assistent Layout automatisch wiederherstellen erscheint und zeigt die Basislayoutseite.

  1. Wenn Ihr Projekt mehrere Zeichnungen enthält, wählen Sie aus der Auswahlliste Basis-Layout die gewünschte Zeichnung aus und klicken Sie dann auf Weiter.

HINWEIS: Dadurch erscheint die Basis-Layout-Ebene hellgrau im Hintergrund der Layoutzeichnung. Sie dient als Bezugszeichnung beim Positionieren des Endlayouts. Um diese Bezugszeichnung zu entfernen, klicken Sie auf eine beliebige Stelle im Grafikbereich und wählen Sie dann Basis-Ebene löschen im Kontextmenü aus.

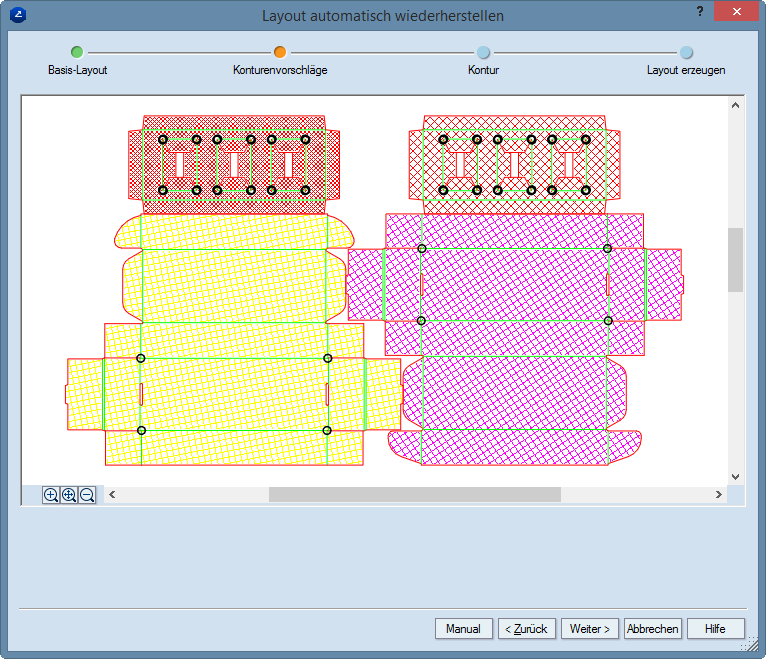

Der Assistent Layout automatisch wiederherstellen erscheint und zeigt die Seite Konturenvorschläge.

  1. Klicken Sie die Konturen an, die Sie nicht als Layoutnutzen verwenden wollen, und klicken Sie dann auf Weiter.

HINWEIS: Alle geschlossenen Konturen sind ursprünglich schraffiert, jeder Typ in einer anderen Farbe. Durch das Klicken auf eine Kontur wird die Schraffierung entfernt und die Kontur damit von der späteren Wandlung in einen Layoutnutzen ausgeschlossen.

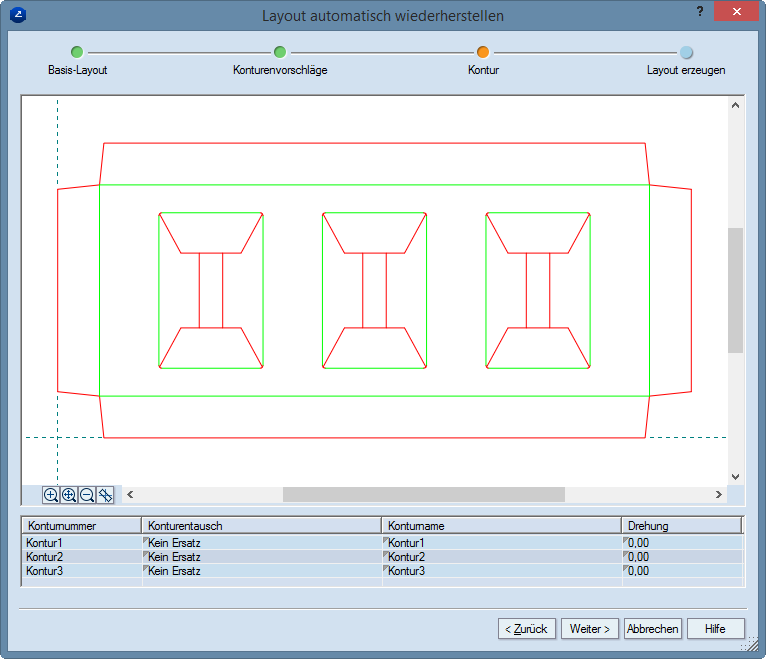

Der Assistent Layout automatisch wiederherstellen zeigt die Seite Nutzenzeichnungen.

  1. (optional) Wenn Sie eine andere Zeichnung als Nutzen verwenden wollen, wählen Sie in der Spalte Nutzentausch die Zeichnung aus, die die aktuelle Zeichnung ersetzen soll. Wählen Sie Ignorieren, um zu verhindern, dass die Zeichnung im Layout erscheint.
  1. (Optional) Editieren Sie den Namen des Nutzens in der Spalte Nutzen.
  2. (optional) Im Feld Drehung drehen Sie den Nutzen um 0, 90, 180, 270 Grad.
  3. Klicken Sie auf Weiter.

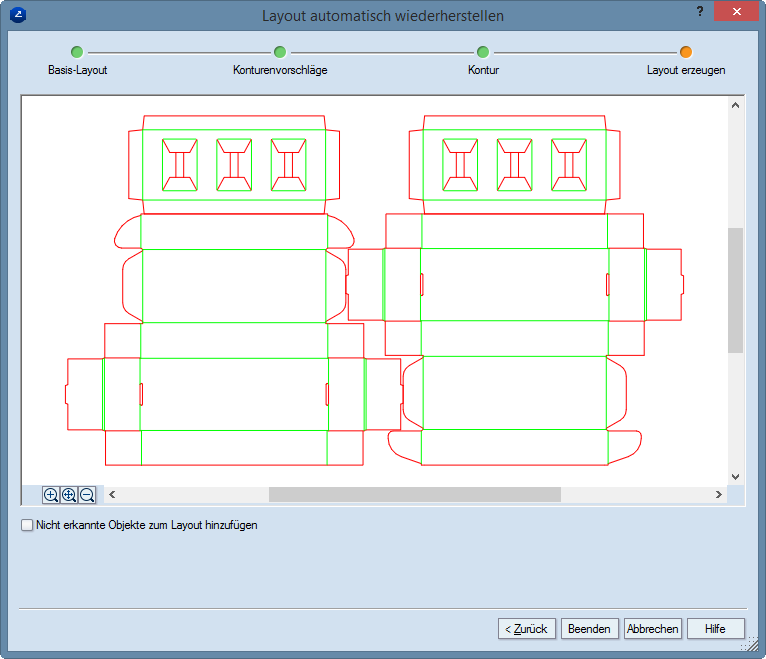

Der Assistent Layout automatisch wiederherstellen erscheint und zeigt die Seite Layout erzeugen.

  1. (optional) Um dem Layout Objekte hinzuzufügen, die keine Nutzen sind, aktivieren Sie das Kontrollkästchen Nicht erkannte Objekte zum Layout hinzufügen.

HINWEIS: Dies können unter anderem Tabellen, Beschreibungen, Trennmesser oder Marker sein.
