Druckmarken in Adobe Illustrator-Projekten anwenden

Wenn Sie beim Arbeiten mit der EngView-Integration für Adobe Illustrator Druckmarken verwenden wollen, müssen Sie diese in EngView platzieren. Kehren Sie dann zu Illustrator zurück, um die endgültige Layoutzeichnung zur Verwendung in der Produktion zu erstellen.

So wenden Sie Druckmarken auf Illustrator-Projekte an

1. Öffnen Sie die Datei, mit Sie in Adobe Illustrator arbeiten, in EngView.
2. Wenden Sie die Druckmarken an.

HINWEIS: Druckmarken können Sie in EngView anwenden auf:

• Nutzenzeichnungen. Üblicherweise ist dies der Fall, wenn Sie ein Muster schneiden wollen. Beachten Sie, dass EngView die Druckmarken auf die Layoutzeichnung überführt, wenn Sie Druckmarken auf eine Nutzenzeichnung anwenden und dann entscheiden, eine Layoutzeichnung zu erstellen.
• Layoutzeichnungen. Dies ist der Standardfall für die Produktion.

3. Sichern und schließen die Datei wieder.

Sie werden in Illustrator die Layoutzeichnung und die angewandten Druckmarken nicht sehen. Dies geschieht erst, nachdem Sie eine Layoutzeichnung erstellt haben (siehe Schritt 6).

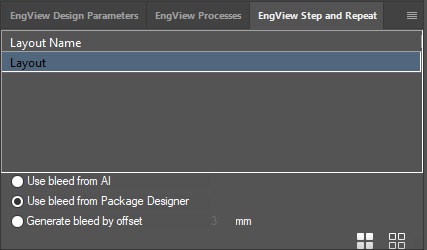

4. Wählen Sie die Layoutzeichnung im Register Duplizieren und versetzt einfügen.

5. Klicken Sie im unteren Teil des Registers auf die gewünschte Anschnitt-Option.
6. Klicken Sie auf die Schaltfläche zur Erzeugung der Vorderseite () oder Rückseite () des Projekts.

Illustrator zeigt das erzeugte Layout mit den Druckmarken an.
