デザインの分割

このビデオでは、マシンの作業範囲よりも大きな材料をどのように扱うかを示します。 これは、手動フィードとローラー付きマシンの両方で便利です。 処理全体の中には、 分割パーツ、描画マーカー、整列マーカー の使用が含まれます。.

デザインを既存のマーカーに整列させたり、マーカーの自動描画を使用したりすることができます。 マーカーは開始点として使用されます。 材料を作業範囲に移動するたびに、整列マーカーは、操作中に許容できないオフセットが発生しないようにします

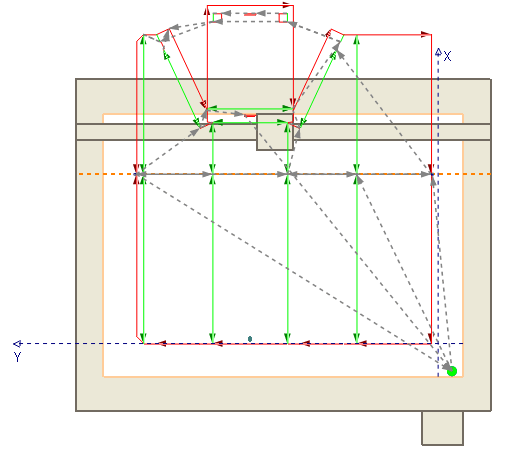

ビジュアル: デザインの分割

動画を見るには、アイコンをクリックして下さい。 再生時間： 1:27 分。

NOTE ON USING A DIFFERENT END POSITION FOR THE TOOL HEAD: If while processing split designs you need to set an end position for the tool's head that is different from the start one, you need to add a custom machine property to your machine. This ensures that when processing is done, the tool head will stop at the place you need, not where its started from. Learn how to set this property.

操作手順

1. （ページをオープンして）新しい CAM 図面を作成するには、 CAM ツールバー で、［New CAM］  をクリックします。
2. CAM テンプレートをロードするには、表領域にある［CAM ツール］タブの テンプレートリスト で、Zund 800 CAM テンプレートを選択します。 詳細については、「 CAM テンプレートのロード 」を参照して下さい。
3. デザインを分割するには、以下の操作のいずれかを実行します。

1. • ［分割パーツの貼り付け］  をクリックします。
   • ［ツール］メニューで［CAM］をポイントして［分割パーツの貼り付け］をクリックします。

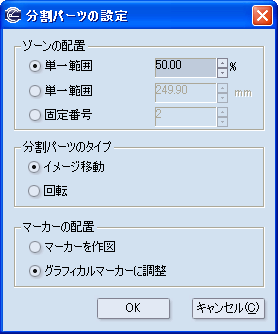

［ Splitter Settings ］ダイアログボックスが表示されます。

4. 各領域の値はデフォルトを残します。

注

1. • ［Zone placement］では、トータルデザインをカウントするマーカーをパーセンテージで配置するか、個別の領域に分割するか、固定数のマーカーを置くかを選択します。
   • ［Splitter type］のオプションを使用して、デザインをシフトさせるか回転させるかを選択します。 場合によっては、デザインを分割するより回転させる方が良いことがあります。
   • ［Splitter type］のオプションを使用して、マーカーを描画するか、既存のマーカーに整列させるかを選択します。

5. 2 番目の分割ゾーンをアクティブにするには［Activate Next Zone］ をクリックします。
6. ツールパスを生成させるには、［ツールパスの生成］ をクリックします。
7. 表示された ［ツールパス作成オプション］ダイアログボックス で設定を調整します。
8. ツールパスをアニメーションにするには、［ツールパスのアニメーション生成］ をクリックします。
9. 表示された［CAM Animation Control］ダイアログボックスで 設定を調整します 。

注：分割パーツを削除するには、以下の操作のいずれかを実行します。

1. 1. • ［分割パーツの削除］ をクリックします。
      • ［ツール］メニューで［CAM］をポイントして［分割パーツの削除］をクリックします
