Gesamtbemaßungslinien hinzufügen

Sie können Messlinien für die drei Dimensionen eines 3D-Modells hinzufügen.

So fügen Sie Gesamtbemaßungslinien zu einem 3D-Modell hinzu

1. Wählen Sie im Tabellenbereich den Schritt oder die Phase, zu der Sie Gesamtbemaßungslinien hinzufügen wollen.
2. Klicken Sie in der 3D-Symbolleiste auf 3D-Gesamtbemaßung .

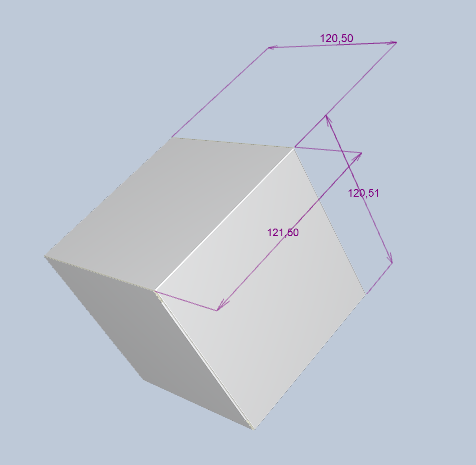

Es erscheinen dreidimensionale Linien, die die äußersten Punkte des aktuellen Zustands des 3D-Modells in den drei Richtungen verbinden. Im Tabellenbereich erscheinen die drei die Bemaßungen betreffenden Vorgänge am Ende des Schritts.

Hinweis

• Nachdem Sie Gesamtbemaßungen hinzugefügt und mit dem Abspielen der Falzsequenz begonnen haben, bewegen sich die Bemaßungslinien synchron zu den Bewegungen der Flächen, wobei die Messwerte je nach Zustand des 3D-Modells laufend aktualisiert werden.
• Wenn Sie Gesamtbemaßungen zu einer kompletten Phase hinzufügen, werden die Bemaßungsvorgänge am Ende des letzten Schritts der Phase aufgelistet.
• Gesamtbemaßungen erscheinen automatisch in allen Schritten bis zum Ende der Falzsequenz. Wenn Sie in keinem Schritt Bemaßungen wünschen, klicken Sie im Tabellenbereich auf den Schritt und stellen Sie sicher, dass 3D-Gesamtbemaßung nicht gewählt ist.
