Funktionen zum Auslesen der Abstände Linie zu Linie

Horizontale/vertikale Abstände Linie zu Linie

Die folgenden Funktionen geben die Abstandswerte zwischen den äußeren horizontalen (Abmessung links nach rechts) und vertikalen (Abmessung oben nach unten) Linien des Platte zurück. Sie können festlegen, ob die Ausbrechlinien sowie die Material-irrelevanten Objekte eingeschlossen werden oder nicht.

Die Funktionen

Vertikaler Abstand Linie zu Linie	$LayoutN.RuleToRuleHeight([Einheiten, withStrippingRules, useStructIrrelevant])
Horizontaler Abstand Linie zu Linie	RuleToRuleWidth([Einheiten, withStrippingRules, useStructIrrelevant])

Hinweise zur Syntax

• Einheiten: Die Maßeinheiten, in denen Prinect das Ergebnis berechnet. Lassen Sie das Argument leer, wenn Sie die Standardeinheiten verwenden wollen.
• withStrippingRules: Geben Sie je nach Bedarf yes/true/1 oder no/false/0 ein. Wenn das Argument leer bleibt, geht Prinect von Yes aus — das heißt, die Ausbrechlinien werden berücksichtigt.
• useStructureIrrelevant: Geben Sie je nach Bedarf yes/true/1 oder no/false/0 ein. Wenn das Argument leer bleibt, geht Prinect von Yes aus — das heißt, die Material-irrelevanten Objekte werden nicht berücksichtigt.

MATERIAL-IRRELEVANTE FORMATE: Diese Objekte sind (1) Alle Objekte außerhalb der Strukturebene und (2) Objekte innerhalb der Strukturebene in Formaten, denen folgende Produktionsprozesse zugeordnet sind: Zusatz; Klebebandrad; Aufreißperforations-Rad; Leimradklebung; Klebepunkt-Pistole; Flächentrenner; Klebebereichskonturen; Geschlossene Bereichskonturen.

Beispiele

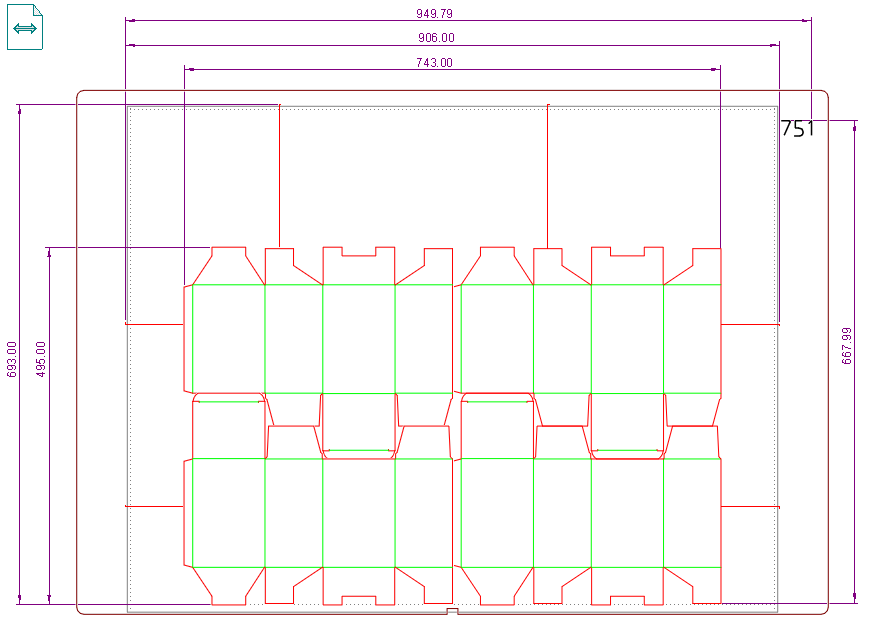

Das folgende Beispiel zeigt, wie Sie Formeln für Abstände Linie zu Linie verwenden können. Das Layout enthält Ausbrechlinien sowie den Text "751" — er ist Material-irrelevant.

Abstände Linie zu Linie in Wellenrichtung

Die folgenden Funktionen geben den Abstand zwischen Linien an, gemessen in Wellenrichtung oder im rechten Winkel zur Wellenrichtung, die Verwendung von Ausbrechlinien und Material-irrelevanten Objekten. Ist die Wellenrichtung beispielsweise von links nach rechts, gibt die Formel die horizontale Abmessung zurück; ist die Wellenrichtung von oben nach unten, gibt die Formel die vertikale Abmessung zurück.

WICHTIG: Betrachten Sie diese Abmessungen nicht als Breite oder Höhe, sondern als Abmessung in Wellenrichtung sowie gegen die Wellenrichtung.

SO PRÜFEN SIE DIE WELLENRICHTUNG: Um die Wellenrichtung zu überprüfen, gehen Sie zur entsprechenden Nutzenzeichnung und betrachten Sie das Wellenrichtungssymbol in der oberen linken Ecke des Grafikbereichs. Der Pfeil gibt dort die Wellenrichtung an, oder siehe Zeichnungseigenschaften.

Die Funktionen

Abstand Linie zu Linie in Wellenrichtung	RuleToRule(Richtung, [Einheiten, withStripingRules, useStructIrrelevant])

Hinweise zur Syntax

WICHTIG: In den folgenden Argumenten muss Richtung immer angegeben werden. Die übrigen Argumente sind optional: Sie können sie weglassen, wenn Sie deren Standardwerte verwenden wollen.

• Richtung:verwenden Sie fd(), um den Abstand Linie zu Linie in Wellenrichtung des Materials zu extrahieren; verwenden Sie fd()+90, um den Abstand Linie zu Linie entgegen der Wellenrichtung des Materials zu extrahieren.
• Einheiten: Die Maßeinheiten, in denen Prinect das Ergebnis berechnet. Lassen Sie das Argument leer, wenn Sie die Standardeinheiten verwenden wollen.
• withStrippingRules: Geben Sie je nach Bedarf yes/true/1 oder no/false/0 ein. Wenn das Argument leer bleibt, geht Prinect von Yes aus — das heißt, die Ausbrechlinien werden berücksichtigt.
• useStructureIrrelevant: Geben Sie je nach Bedarf yes/true/1 oder no/false/0 ein. Wenn das Argument leer bleibt, geht Prinect von Noaus — das heißt, die Material-irrelevanten Objekte werden nicht berücksichtigt.

MATERIAL-IRRELEVANTE FORMATE: Diese Objekte sind (1) Alle Objekte außerhalb der Strukturebene und (2) Objekte innerhalb der Strukturebene in Formaten, denen folgende Produktionsprozesse zugeordnet sind: Zusatz; Klebebandrad; Aufreißperforations-Rad; Leimradklebung; Klebepunkt-Pistole; Flächentrenner; Klebebereichskonturen; Geschlossene Bereichskonturen.

Beispiele

Das folgende Beispiel zeigt, wie Sie Formeln für Abstände Linie zu Linie verwenden können. Das Layout enthält Ausbrechlinien sowie den Text "751" — er ist Material-irrelevant.

Von einer bestimmten Zeichnung
