Entwerfen von nicht kreisförmigen Schließplattenlöchern

Für drehbare Platten können Sie nicht kreisförmige Schließplattenlöcher entwerfen. Die Formen werden manuell in einer Nutzenzeichnung erstellt und dann in einer Layoutzeichnung angeordnet. Die Layoutzeichnung wird dann gespeichert und dient als Schließplattenloch-Vorlage.

Entwerfen und Speichern von benutzerdefinierten Schließplattenlochvorlagen

1. Zeichnen Sie in einer Nutzenzeichnung die Formen der gewünschten Schließplattenlöcher und speichern Sie dann die Zeichnung.

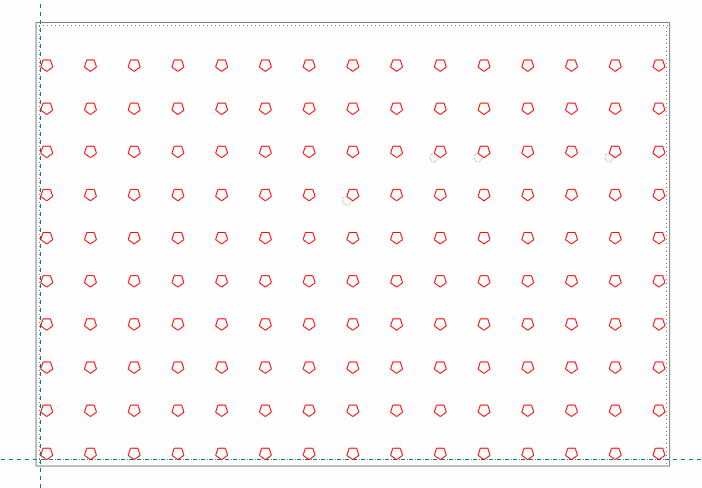

2. Erstellen Sie das Layout mit Hilfe des Nutzens.

3. Zentrieren Sie das Layout relativ zum Ursprung des Koordinatensystems.

TIPP: Eine schnelle Methode dafür ist die Verwendung der Übersetzungstransformation: Teilen Sie in Ox in der kontextsensitiven Bearbeitungsleiste die Breite des Layouts durch zwei und belassen Sie die Höhe (in Oy) bei Null.

3. Speichern Sie das Layout als EVD-Datei im Ordner \\EngView7\Work\Settings\Templates\ChaseHoles.

HINWEIS: Das Speichern muss in diesem Ordner geschehen, damit die Vorlage gefunden wird, wenn eine drehbare Platte festgelegt wird.

So fügen Sie einer drehbaren Platte eine Vorlage für Schließplattenlöcher hinzu

1. Klicken Sie auf das Symbol Platten im Menü Format.

Das Dialogfenster Platten erscheint.

2. Klicken Sie auf Hinzufügen, um eine neue Platte der Liste hinzuzufügen.

Das Dialogfenster Platte hinzufügen erscheint.

Name Legt den Namen der Platte fest.

Typ Legt den Typ der Ränder fest: automatisch oder fest.

Beschreibung Ein optionaler Text mit Anmerkungen zur Platte.

Größenbeschränkungen Legt die Grenzen fest, in denen die Breite und Höhe der Platte und die Position der ersten Linie abweichen können.

Breite In Min und Max werden die niedrigsten und höchsten Werte für die Plattenbreite festgelegt.

Höhe In Min und Max werden die niedrigsten und höchsten Werte der Plattenhöhe festgelegt.

Position der ersten Linie Legt den Abstand für die Position der ersten Linie fest.

Ränder Einstellungen für die Plattenränder

Oben Legt den Abstand für den oberen Rand fest.

Links Legt den Abstand für den linken Rand fest.

Rechts Legt den Abstand für den rechten Rand fest.

Vorlagen Einstellungen für die Platten- und Schließplattenlochvorlagen.

Plattenvorlage Zeigt die derzeit geladene Plattenvorlage an. Um eine neue Vorlage auszuwählen, klicken Sie auf Durchsuchen und wählen in der darauf erscheinenden Dialogbox eine neue Vorlage aus.

Erweitert Öffnet ein Dialogfenster, in dem das Plattenvorlageprofil bearbeitet werden kann.

Abrunden Legt fest, wie die Ecken der Platte abgerundet werden. Hier wird der Abrundungsradius eingetragen.

Vorlage Schließplattenlöcher Wählen Sie die Vorlage für die Schließplattenlöcher, die für die Platte verwendet wird. Um eine andere Vorlage auszuwählen, klicken Sie auf den Pfeil Nach unten und wählen dann in der darauf erscheinenden Auswahlliste eine Vorlage aus. Um eine neue Vorlage auszuwählen, klicken Sie auf Durchsuchen und wählen in der darauf erscheinenden Dialogbox eine neue Vorlage aus.

3. Bearbeiten Sie die Einstellungen nach Ihren Anforderungen. Wählen Sie die benutzerdefinierte Schließplattenlochvorlage in Schließplattenlochvorlage und klicken Sie dann auf OK.

Die benutzerdefinierte Schließplattenlochvorlage wird der Platte zugeordnet.
