Voreinstellungen für den Plattenkatalog

Eine Installation von Prinect enthält einen Katalog mit vordefinierten Platten. Nach der Auswahl einer Platte kann sie jedes Mal zusätzlich geändert werden, damit sie zu einer bestimmten Stanzmaschine passt.

Eine Platte festlegen

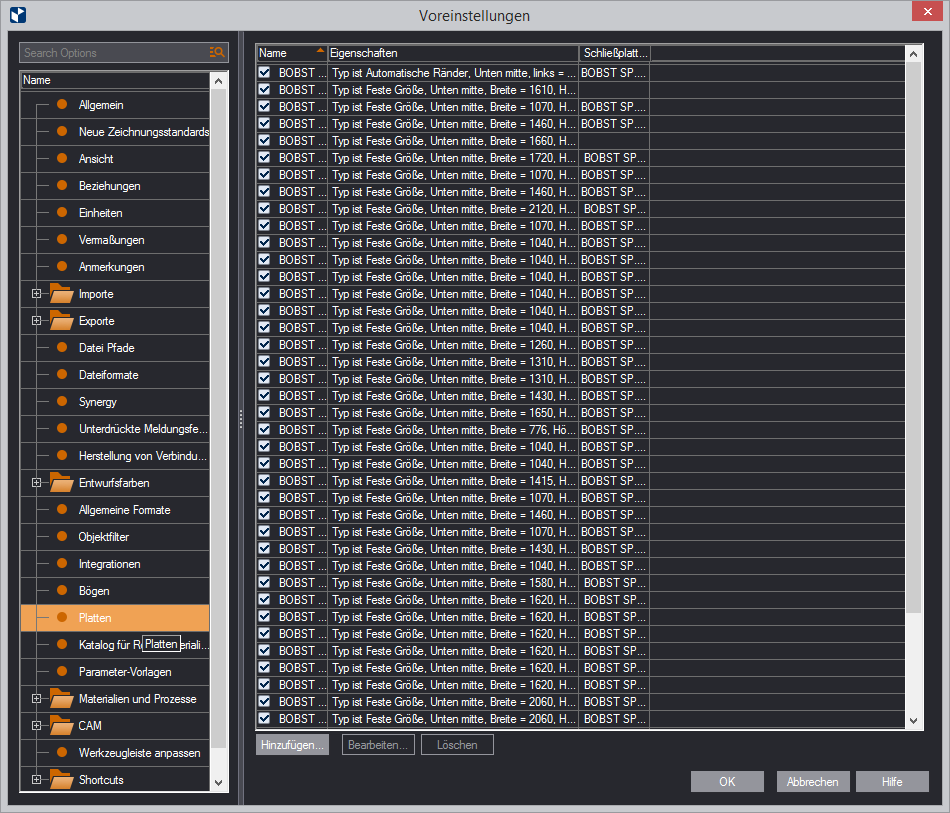

  1. Klicken Sie im Menü Werkzeuge auf Optionen und dann auf den Bereich Platten.

Das Register Platten wird sichtbar.

Platten verwalten
  1. Klicken Sie auf den Button Hinzufügen.

Der Dialog Platte hinzufügen erscheint.

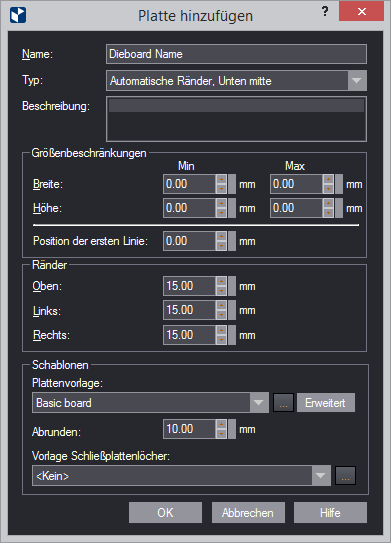

Platte hinzufügen
Name Der Name der Platte, unter dem sie der Liste erscheint.
Art Legt fest (1) den Typ der Platte (automatisch oder unveränderlich) und (2) wie die Zeichnung (Stanzforminhalt) zu 0XY der Platte ausgerichtet ist. Siehe Einzelheiten zum Gebrauch der Eigenschaften Typ.

HINWEIS: Die Art und Weise, wie Prinect die Platte ausrichtet, hängt ebenfalls von der verwendeten Plattenvorlage ab (siehe Plattenvorlagen weiter unten). Siehe So verwenden Sie die Plattenausricht-Funktion und die verwendete Vorlage, um die Platte nach Ihren Bedürfnissen auszurichten.
Beschreibung Ein optionaler Text mit Anmerkungen zur Platte

Größenbeschränkungen Legt die Grenzen innerhalb derer die Breite und Höhe der Platte abweichen dürfen.
Breite, Höhe In Min und Max werden die niedrigsten und höchsten Werte der Plattenbreite und Plattenhöhe festgelegt. HINWEIS: Wenn Sie eine Platte fester Größe erstellen, verwendet Prinect die Werte in Max Breite und Max Höhe.
Position der ersten Linie Der Abstand für die Position der ersten Linie. Dies ist die am weitesten unten befindliche Linie der Zeichnung, oder der unterste Rand der Platte.

Ränder Einstellungen für die Plattenränder
Oben, links, rechts Der Abstand der oberen, linken und rechten Ränder

Vorlagen Einstellungen für die Platten- und Schließplattenlochvorlagen
Plattenvorlagen Zeigt die derzeit geladene Plattenvorlage an. Um eine neue Vorlage auszuwählen, klicken Sie auf Durchsuchen Button Durchsuchen und wählen in dem daraufhin erscheinenden Dialog eine neue Vorlage aus.

Plattenvorlage ist eine spezielle Parameterdatei, die die Plattengröße festlegt, aber Größenänderungen erlaubt. Sie benötigen eine Lizenz für EngView Zeichnen mit parametrischen Komponenten, um eine Plattenvorlage zu erstellen. Oder wenden Sie sich zur Bestellung einer solchen Lizenz an support @ engview.

WICHTIG: In der Plattenvorlage spielt die Position des Koordinatenursprungs eine entscheidende Rolle für die Ausrichtung der Zeichnung auf der Platte: Prinect richtet die Zeichnung immer am Ursprung des Koordinatensystems der Vorlage aus.

Erweitert: Öffnet einen Dialog, in dem Sie das Profil der Plattenvorlage bearbeiten können.

HINWEIS: Eine Plattenvorlage ist eine parametrische Komponente. Diese können Sie mit dem Modul EngView Synergy erstellen und bearbeiten. Falls Sie eine Plattenvorlage benötigen aber nicht über Synergy verfügen, kann EngView Systems auf Anfrage eine Vorlage erstellen.
Abrunden Legt fest, wie die Ecken der Platte abgerundet werden. Geben Sie hier einen Wert für den Abrundungsradius ein.
Vorlage Schließplattenlöcher Wählen Sie die Vorlage für die Schließplattenlöcher, die für die Platte verwendet wird. Um eine andere Vorlage auszuwählen, klicken Sie auf den Pfeil Nach unten und wählen eine neue Vorlage aus. Um eine neue Vorlage auszuwählen, klicken Sie auf Durchsuchen Button Durchsuchen und wählen in dem nun erscheinenden Dialog eine neue Vorlage aus. Siehe Details und erfahren Sie, wie Sie eine neue Vorlage für Schließplattenlöcher erstellen können.

Prinect richtet den Ursprung des Koordinatensystems der Vorlage für Schließplattenlöcher am Ursprung des Koordinatensystems der Vorlage der Stanzform aus.
  1. Im Dialog stellen Sie die Eigenschaften der Platte nach Ihren Anforderungen ein.
