Schrittweise Darstellung: Obere und untere Ausbrechformen generieren

Die Ausbrechformen werden nach der Definition der Stanzkonturen generiert.

Visuelle Darstellung: Eine Platte in die Plattendatenbank hinzufügen

Klicken Sie auf das Piktogramm, um das Video anzusehen. Dauer: 2:50 Min.

1. Im Register Stanzform in einer Layoutzeichnung klicken Sie auf Stanzkonturen erzeugen .

2. Um den Ausbrechbereich zu definieren, klicken Sie innerhalb einer Kontur.

HINWEISE

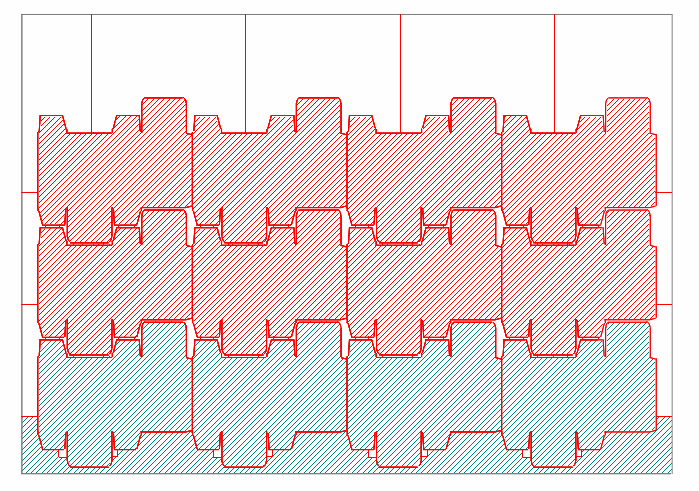

1. • An der unteren Ausbrechform wird derh Ausbrechbereich durch eine Kontur festgelegt, die aus den kombinierten Bereichen der Packungen am Bogen bestehen. Um diesen Ausbrechbereich zu definieren, klicken Sie innerhalb einer Kontur. Nachdem Sie in allen einzelnen Bereichen geklickt haben, stellen sie eine einzige Kontur her. Falls Bereiche in roter Schraffur (wie im Bild dargestellt) erscheinen, bedeutet dies, dass mit dem Greiferbereich nicht verbunden sind. Sie müssen damit verbunden sein.

   • Es wird empfohlen, dass die Schaltfläche Änderungen anwenden eingedrückt ist.

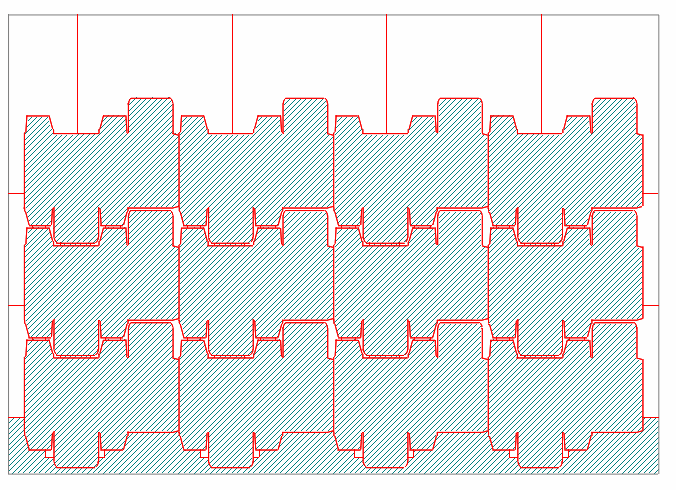

3. Verbinden Sie die offenen Konturen (siehe Video).

4. Im Register Stanzform klicken Sie auf Ausbrechformen erzeugen .

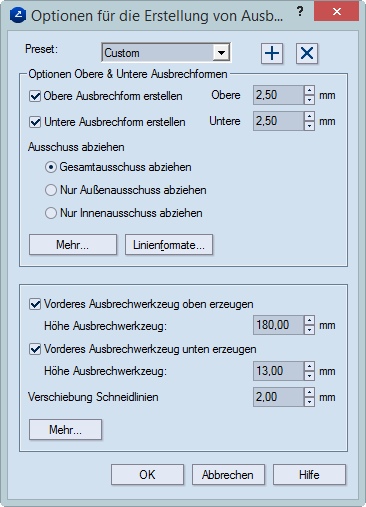

Es erscheint das Dialogfenster Optionen Ausbrechformen.

5. Klicken Sie auf OK.

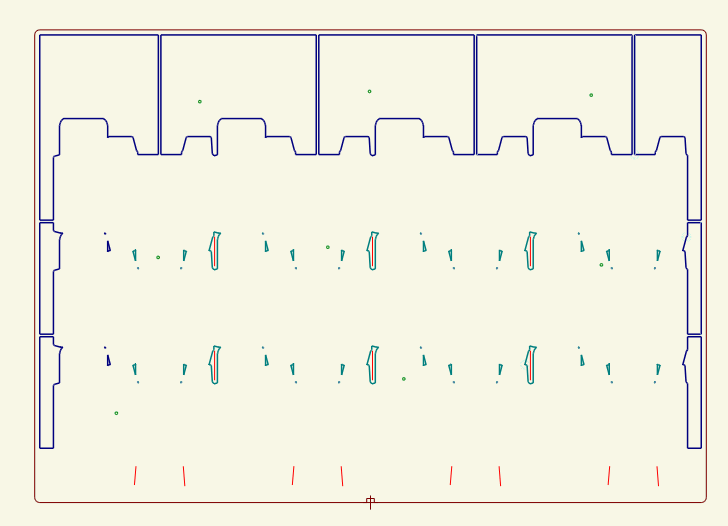

Die oberen und die unteren Ausbrechformen werden erzeugt. (In den Bildern ist das Erscheinen der Basiszeichnung unterdrückt worden.)

Die obere Ausbrechform

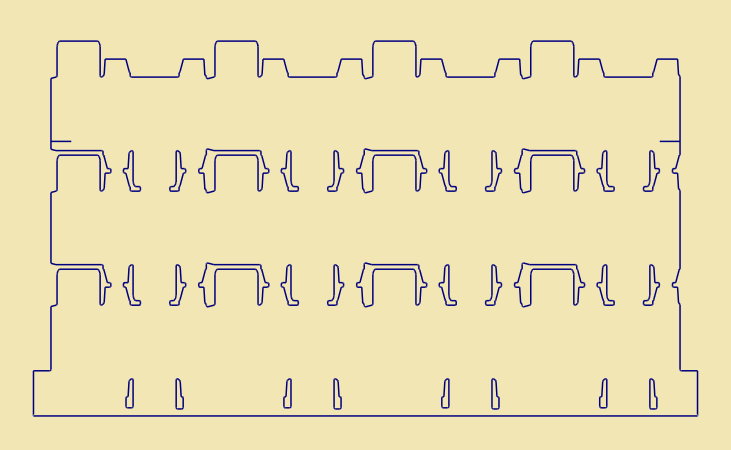

Die untere Ausbrechform

6. An der oberen Ausbrechform zeichnen Sie zusätzliche Ausbrechobjekte im Format Ausbrechen.

HINWEIS: Um sicherzustellen, dass alle zusätzlichen Ausbrechobjekte identisch sind und identisch platziert werden, achten Sie darauf, dass Änderungen anwenden eingedrückt ist.

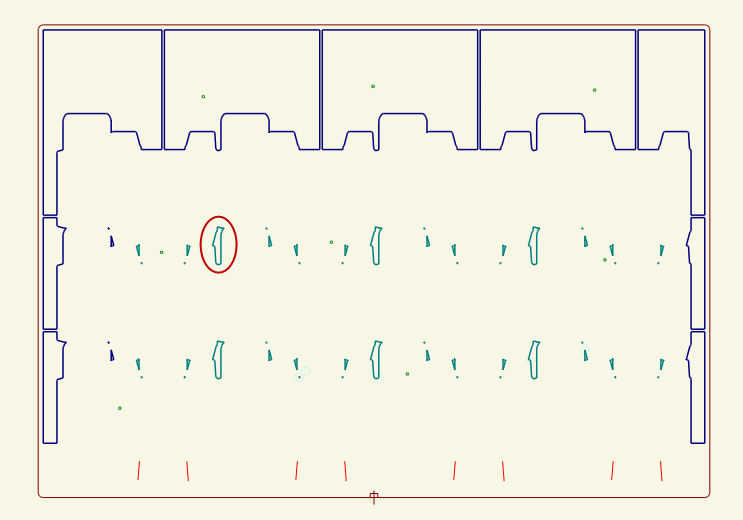

Die Stelle, wo zusätzliche Ausbrechobjekte gezeichnet werden sollen.

HINWEIS: Dies ist ein Beispiel: Sie können die zusätzlichen Ausbrechelemente an Stellen je nach Bedarf zeichnen.

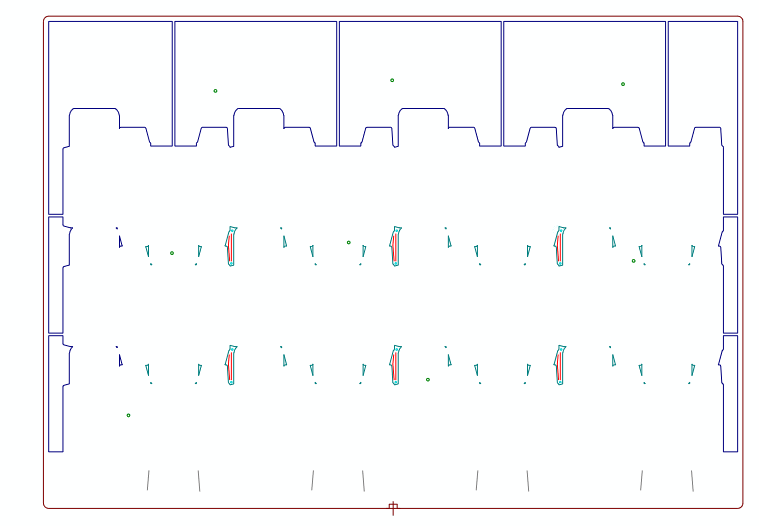

Nach dem Zeichnen der zusätzlichen Ausbrechobjekte

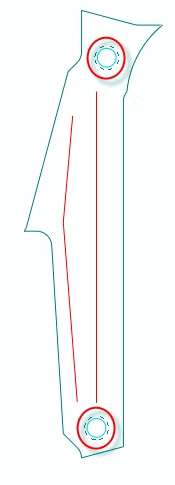

Strip pins (highlighted) are inserted to carry out the stripping of waste.
