Größenveränderbare Zeichnung ändern

Dieses Video zeigt, wie man eine größenveränderbare Zeichnung ändern kann.

Ersetzung von Komponenten

Klicken Sie auf das Symbol, um dieses Video anzusehen. Laufzeit: 1:55 min. .

VORGANGSSCHRITTE

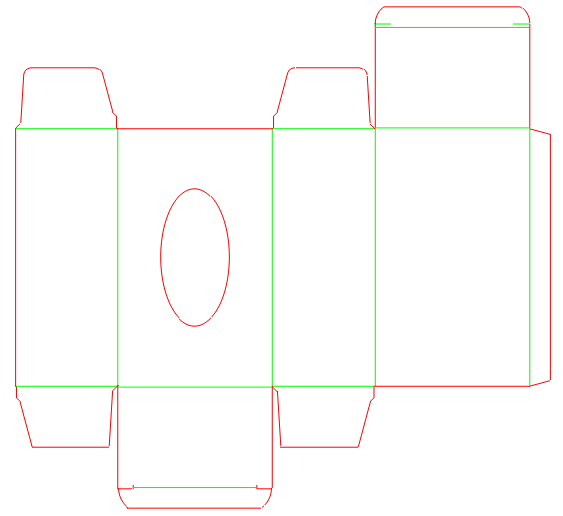

1. Öffnen Sie die größenveränderbare Zeichnung EVF11001 Reverse Regular Tuck Lock.evr.
2. Drücken Sie F4, um die Zeichnung an den Bildschirm anzupassen.
3. Vergrößern Sie den Bereich, der die Komponenten des Einsteckdeckels darstellt: klicken Sie auf Vergrößern und ziehen Sie ein Auswahlrechteck, um den Bereich in der Zeichenfläche, den Sie vergrößern möchten.
4. Entfernen Sie die Komponenten des Einsteckdeckels: markieren Sie die obere Komponente, klicken Sie mit der rechten Maustaste und wählen Sie dann Löschen in Kontextmenü.
5. Wiederholen Sie Schritt 4, um auch die untere Komponente zu löschen.
6. Klicken Sie auf die Registerkarte Mix&Match im tabellarischen Fenster und durchsuchen Sie die Folder Synergy Components | Individual Components | Tuck Ends, um die Komponente Notch Tuck End 02 auszuwählen.
7. Ziehen Sie die Komponente Notch Tuck End 02, um den gelöschten Einsteckdeckel zu ersetzen: ziehen Sie die Komponente Notch Tuck End 02 an die Ecken des verbleibenden Rechtecks.
8. Entfernen Sie das Häkchen im Kontrollkästchen neben der TEC Komponente im Dialog Komponentenparameter. Das macht die auf den TEC Parameter angewandten Änderungen gültig nur im Bereich der angehängten Komponente und die Komponente unabhängig vom TEC Parameter im tabellarischen Fenster.
9. Ändern Sie die Größe der neu aufgesetzten Komponente, indem Sie den Wert des CrL Parameters ändern: öffnen Sie die Registerkarte Parameter im tabellarischen Fenster und zeigen Sie die Tuck End Parameter an; geben Sie in das entsprechende Feld einen neuen Wert von 12 und drücken Sie dann die Eingabetaste.

hinweis: Lassen Sie die entstandene Zeichnung den Schritt 2 auszuführen.
