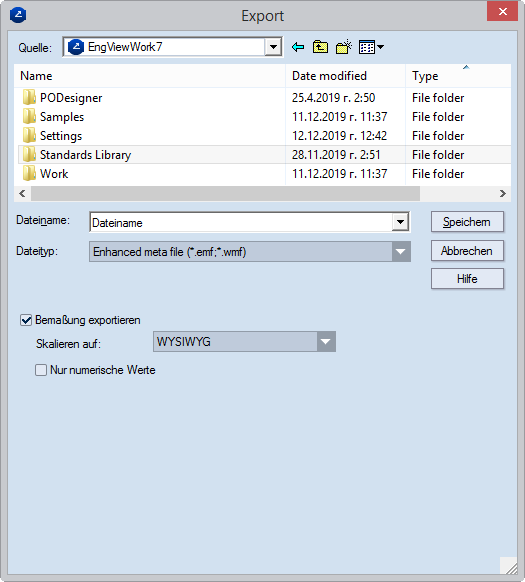

Bemaßung exportieren Wenn diese Option gewählt ist, können Sie eigene Einstellungen für den Export von Bemaßungslinien vornehmen. Die Eigenschaften der Zeichnung bestimmen im Normalfall, wie Bemaßungslinien exportiert werden. Wenn das Projekt mindestens eine Zeichnung ohne voreingestellten Skalierungsfaktor für Bemaßungslinien enthält, wird die Liste Maßstabsfaktor bedienbar, in der eine Skalierungsoption für die Bemaßungslinien im gesamten Projekt festgelegt werden kann.
WICHTIG: Standardmäßig ist die Option nicht gewählt, und Bemaßungen werden in Übereinstimmung mit ihren vordefinierten Skalierungsmustern exportiert. Um ein sich von dem vordefinierten unterscheidendes Skalierungsmuster zu verwenden, wählen Sie die Option und dann in der Auswahlliste Maßstabsfaktor ein anderes Muster oder definieren Sie ein neues.
Maßstabsfaktor (nicht verfügbar, wenn ein allgemeines Skalierungsmuster festgelegt wurde oder ein besonderes Muster für die Zeichnung festgelegt wurde) Legt ein Skalierungsmuster fest, das den Export von Bemaßungslinien bestimmt. Folgende Möglichkeiten gibt es:
Nur numerische Bemaßungswerte Wenn diese Option gewählt ist, werden nur die Werte der Bemaßungslinien ohne Buchstaben exportiert. Wenn mindestens eine Zeichnung ohne festgelegten Skalierungsfaktor vorhanden ist, wird Maßstabsfaktor bedienbar, und Sie können eine Skalierungsoption wählen. Wenn der Text Angewendet auf nicht-skalierte Zeichnungen erscheint, wird die Skalierung nur auf die Zeichnungen angewendet, die keinen vordefinierten Skalierungsfaktor besitzen. Dies überschreibt zuvor festgelegte Werte nicht.
