Raster erstellen

Diese Seite beschreibt, wie Sie ein Zeichenraster erstellen können. Erfahren Sie mehr über Raster und wie es Ihnen das Zeichnen erleichtern kann.

So fügen Sie einem Objekt (Linie oder Bogen) ein Zeichenraster hinzu

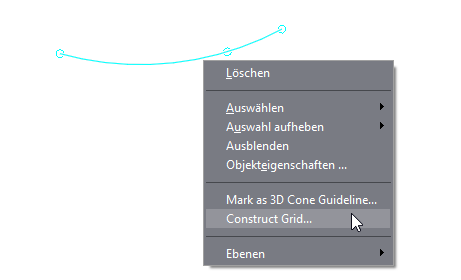

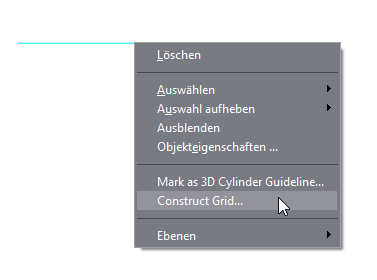

Zeigen Sie auf das Objekt, dem Sie ein Raster hinzufügen wollen, klicken Sie rechts und wählen Sie Raster erstellen.

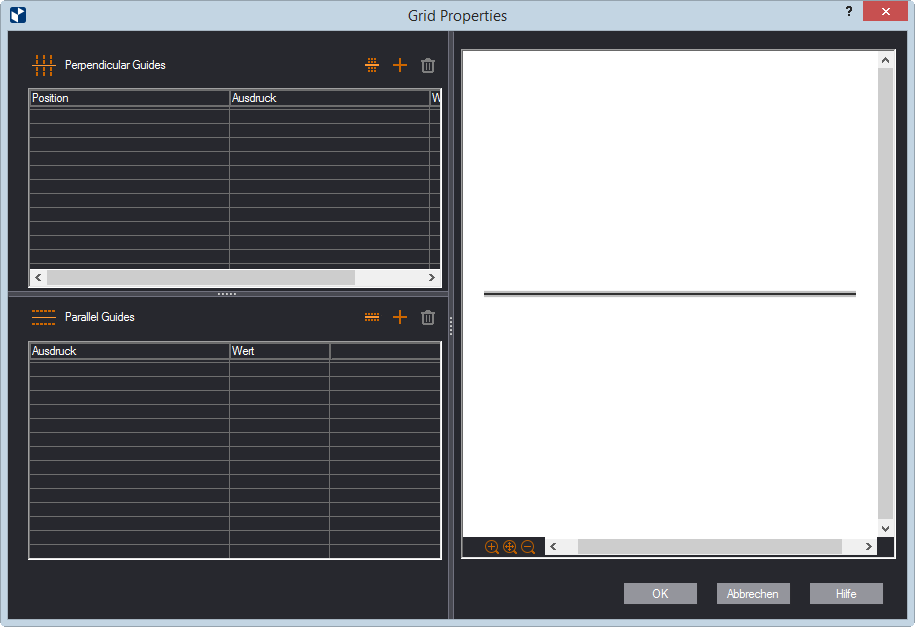

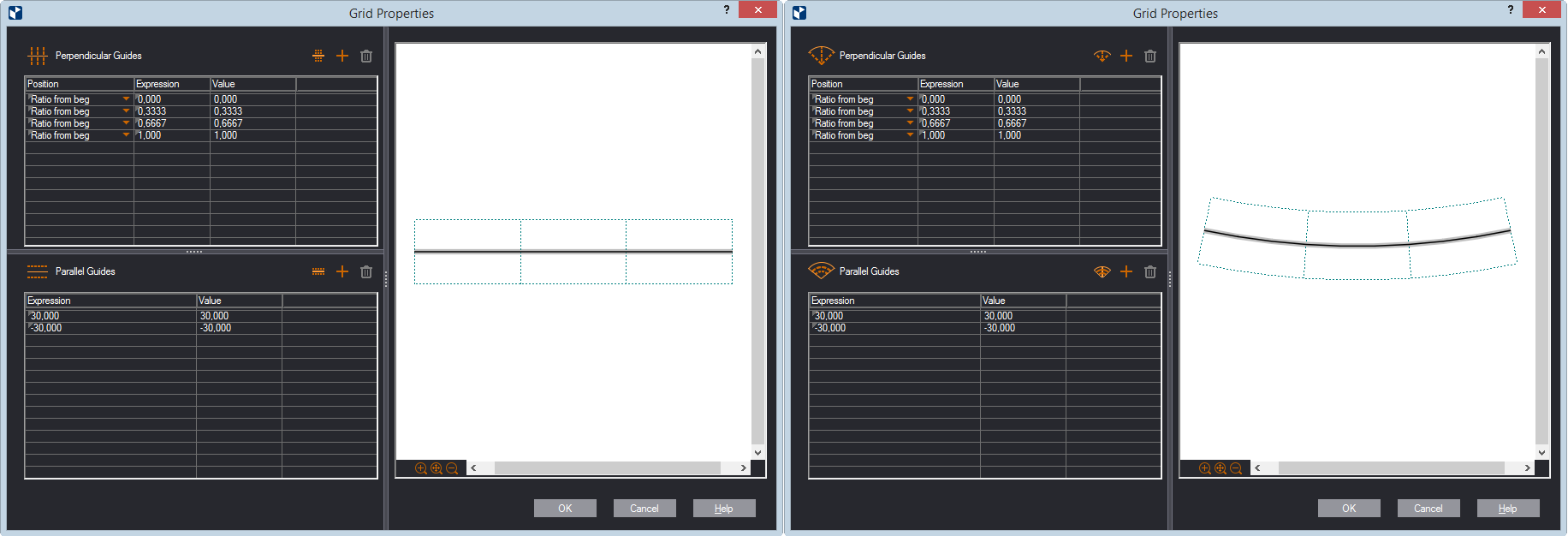

Der Dialog Rastereigenschaften erscheint.

I. Senkrechte Hilfslinien hinzufügen

So zeichnen Sie Hilfslinien senkrecht zu dem Objekt: klicken Sie im Bereich Senkrechte Hilfslinien auf Senkrechte Hilfslinie hinzufügen und legen Sie dann die Anzahl der gewünschten Hilfslinien fest.

HINWEIS: Die äußeren Hilfslinien werden mitgezählt. Wenn also das Objekt in drei Teile geteilt werden soll, müssen Sie 4 Hilfslinien wählen.

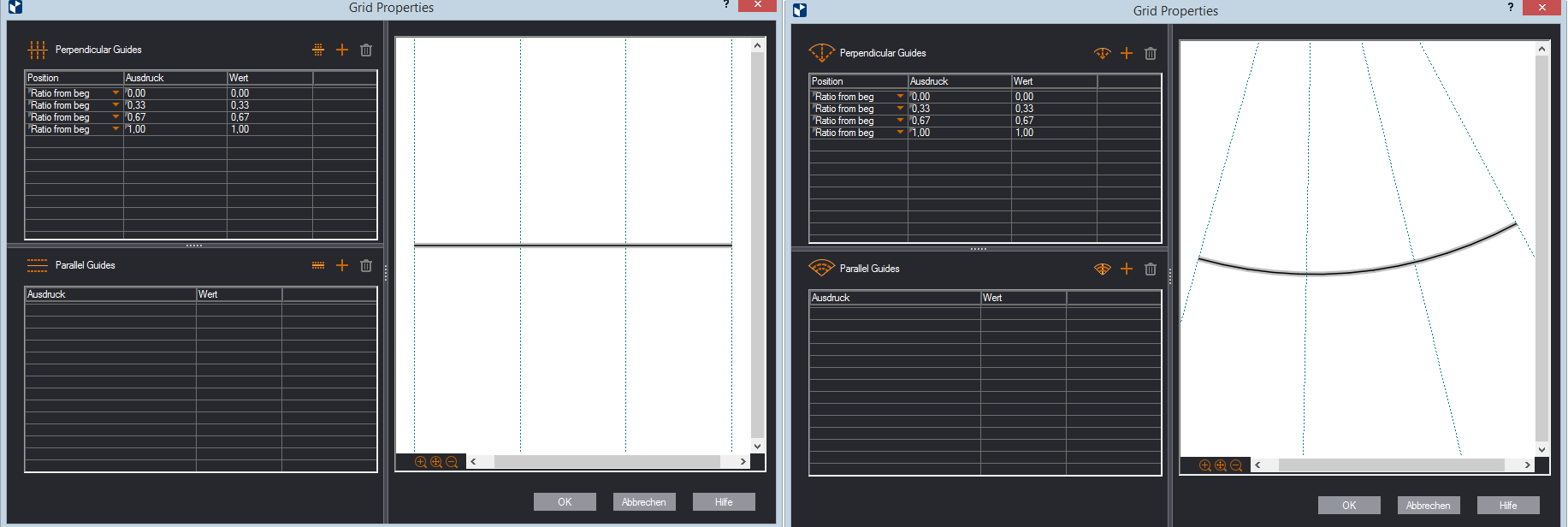

Wenn Sie auf eine Option klicken, werden Datensätze für die Hilfslinien in der Liste angezeigt.

Position	Legt die Positionen der Hilfslinien entlang des Objekts (Linie oder Bogen) fest. Klicken Sie in jedem Datensatz auf Ausdruck, um die Optionen zur Positionierung der jeweiligen Hilfslinie zu sehen. Abstand vom Anfang: Der gewünschte Abstand der Hilfslinie vom Anfang des Objekts. Abstand vom Ende: Der gewünschte Abstand der Hilfslinie vom Ende des Objekts. Verhältnis vom Anfang: Positioniert die Hilfslinie gemäß eines Verhältnisses entlang der Länge, beginnend am Anfang. Geben Sie 1/2 ein, wenn Sie die Hilfslinie in der Hälfte des Objekts wünschen, 1/3 für ein Drittel vom Anfang entfernt, und so weiter. Verhältnis vom Ende: Positioniert die Hilfslinie gemäß eines Verhältnisses entlang der Länge, beginnend am Ende. Geben Sie 1/2 ein, wenn Sie die Hilfslinie in der Hälfte des Objekts wünschen, 1/3 für ein Drittel vom Ende entfernt, und so weiter.
Ausdruck	Der Ausdruck, der die Position der Hilfslinie festlegt, relativ zu Ihrer Angabe in Position. Geben Sie ein, wie weit Sie die Hilfslinie positionieren wollen.
Wert	Der Wert für die Position, zu der der Ausdruck ausgewertet wird.

(Optional) Bearbeiten Sie die Abstände einzelner Hilfslinien in Ausdruck, wenn Sie deren Positionen ändern wollen. (Siehe die Tabelle in Schritt 1.)

HINWEIS: Sie können eine Zahl, einen Parameter (muss bereits im Projekt vorhanden sein) oder Formeln eingeben.

(Optional) Klicken Sie auf Senkrechte Hilfslinie hinzufügen , um einzelne senkrechte Hilfslinien hinzuzufügen. Wenn Sie eine neue Hilfslinie hinzufügen, erscheint ihr Datensatz in der Liste. Bearbeiten Sie jede Hilfslinie wie erforderlich.

Nach oben

II. Parallele Hilfslinien hinzufügen

Klicken Sie auf Parallele Hilfslinien hinzufügen im Bereich Parallele Hilfslinien, um dem Objekt parallele Hilfslinien hinzuzufügen.

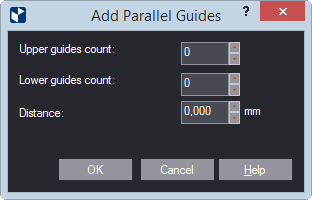

Der Dialog Parallele Hilfslinien hinzufügen erscheint.

Geben Sie an, wie viele Hilfslinien Sie auf jeder Seite des Objekts benötigen. Betrachten Sie folgende Tabelle:

Für ein Linienobjekt		Für ein Bogenobjekt
Anzahl obere Hilfslinien	Die gewünschte Anzahl Hilfslinien oberhalb der Linie.	Anzahl äußere Hilfslinien	Die gewünschte Anzahl Hilfslinien außerhalb des Bogens.
Anzahl untere Hilfslinien	Die gewünschte Anzahl Hilfslinien unterhalb der Linie.	Anzahl innere Hilfslinien	Die gewünschte Anzahl Hilfslinien innerhalb des Bogens.
Abstand		Der gewünschte Abstand der Hilfslinien.

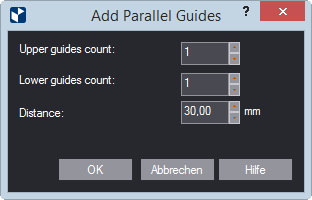

Geben Sie Werte für die parallelen Hilfslinien ein.

In der Liste erscheinen Datensätze für die Hilfslinien. Beachten Sie, dass die Werte für die oberen/inneren Hilfslinien positiv und die für unteren/äußeren Hilfslinien negativ sind.

(Optional) Bearbeiten Sie die Abstände einzelner Hilfslinien in Ausdruck, wenn Sie deren Positionen ändern wollen. (Siehe die Tabelle in Schritt 2.)

HINWEIS: Sie können eine Zahl, einen Parameter (muss bereits im Projekt vorhanden sein) oder Formeln eingeben.

(Optional) Klicken Sie auf Parallele Hilfslinie hinzufügen , um einzelne parallele Hilfslinien zu zeichnen. Wenn Sie eine neue Hilfslinie hinzufügen, erscheint ihr Datensatz in der Liste. Bearbeiten Sie jede Hilfslinie wie erforderlich: bei Eingabe eines positiven Werts ist die Hilfslinie oberhalb der Linie/innerhalb des Bogens; bei einem negativen Wert ist sie unterhalb der Linie/außerhalb des Bogens.

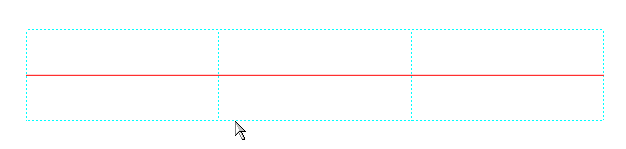

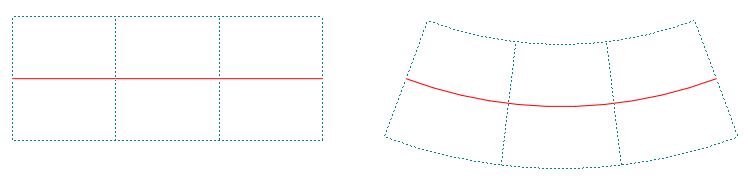

Klicken Sie auf OK, um das Raster zu platzieren, wenn Sie alle benötigten senkrechten und parallelen Hilfslinien hinzugefügt haben.

Nach oben

III. Ein Raster bearbeiten

Sie können ein bereits erstelltes Raster bearbeiten. So wird's gemacht:

Setzen Sie den Mauszeiger auf eine Hilfslinie.

Führen Sie einen der folgenden Schritte aus:
- Doppelklicken Sie auf die Hilfslinie.
- Klicken Sie mit der rechten Maustaste auf die Hilfslinie, und wählen Sie Objekteigenschaften.

HINWEIS: Klicken Sie nicht auf das Basisobjekt — die Linie oder den Bogen — um ein Raster zu bearbeiten. Damit würden die Eigenschaften des Objekts angezeigt.
