Verteilen von Vektorgrafiken über mehrere Ebenen

In Illustrator können Sie Vektorgrafiken auf benachbarten Ebenen positionieren, die nicht direkt miteinander verbunden sind. Das heißt, auf Ebenen, die in der 3D-Ansicht aneinander grenzen, aber nicht in einer 2D-Zeichnung.

Als erstes positionieren Sie die Vektorgrafik in der 2D-Zeichnung und dann in der 3D-Ansicht wählen Sie aus, wie sie über die Zeichnung verteilt wird.

Vektorgrafiken über Ebenen in der 3D-Ansicht verteilen

1. In Adobe® Illustrator® wählen Sie die Vektorgrafik aus, die Sie über die 2D-Zeichnung verteilen möchten.

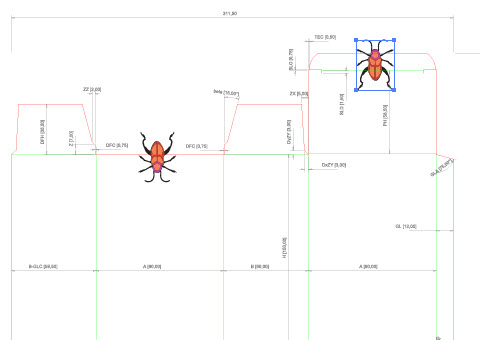

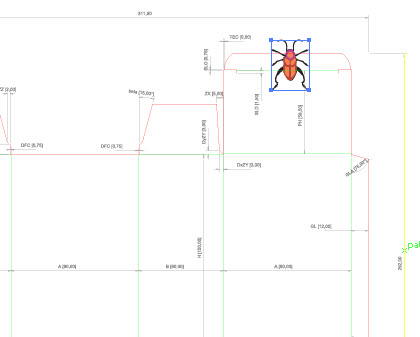

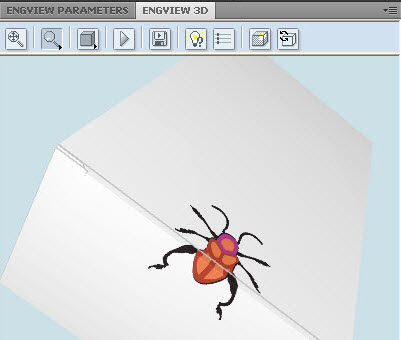

Die 2D-Zeichnung und ihre Darstellung in der 3D-Ansicht

2. Im Bedienfeld 3D wählen Sie die Ebene aus, die die Vektorgrafik beinhaltet.

3. In der Symbolleiste klicken Sie auf Vektorgrafik verteilen .

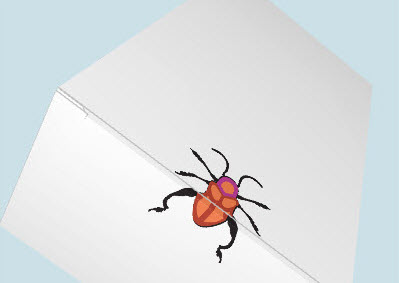

4. Im Bedienfeld 3D wählen Sie die Ebene aus, auf die Sie die Vektorgrafik verteilen möchten.

TIPP: Falls ein Bildausschnitt erforderlich ist, ist es sinnvoll, einen Ausschnittrahmen zu verwenden.

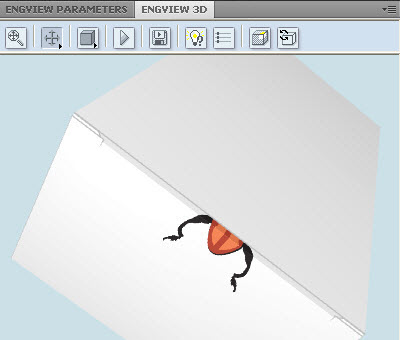

5. (Optional) Korrigieren Sie ggf. die Position der Vektorgrafik auf den betroffenen Ebenen. Um die Verteilung zu aktualisieren, wählen Sie im Arbeitsbereich die Vektorgrafik aus und dann klicken Sie im Bedienfeld 3D auf Aktualisieren .
