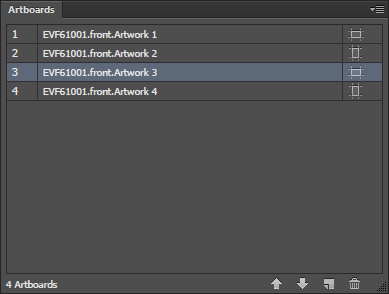

Diese Palette listet die Gestaltungsvarianten des Projekts auf.

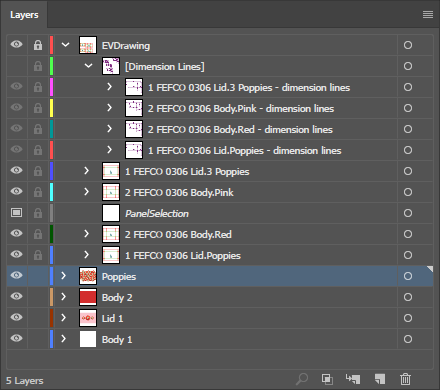

Eine Prinect -Zeichnung wird als Ebene in der Palette Ebenen angezeigt. Das Projekt wird in einer Ebene mit Unterebenen angezeigt— jeweils eine für Bemaßung und für jede der Zeichnungen (Nutzen) in dem Projekt.
Im Arbeitsbereich von Adobe Illustrator verfügt jede Zeichnung über ein eigenes Dokumentfenster. Im Bedienfeld Ebenen entspricht die dem Namen der Zeichnung vorangestellte Nummer der Nummer des Dokumentfensters.
Nach
oben

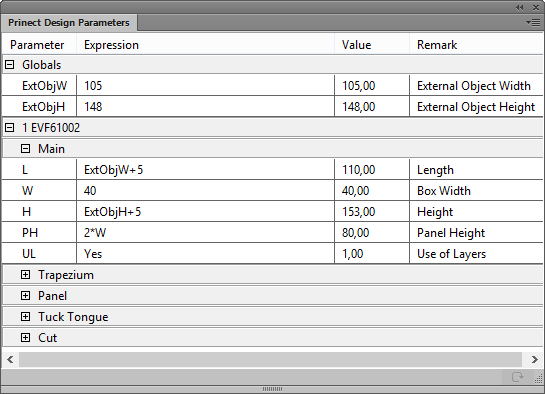

Dieser Abschnitt führt die Parameter des Entwurfs auf, der im Zeichenbereich aktiv ist. Sie können die Parameterausdrücke bearbeiten, indem Sie in die Felder klicken und dann auf die Schaltfläche Neu berechnen klicken. Die Integration berechnet dann den Entwurf und ändert die Größe der Zeichnung.
| Symbol | Name | Auswirkung |
|---|---|---|
|
Erneut berechnen | Wenn Sie nach Änderungen an einem Ausdruck auf die Schaltfläche klicken, wird die Zeichnung neu berechnet und das 3D-Modell aktualisiert. |
|
Im Package Designer bearbeiten | Öffnet das Projekt in Prinect, wo Sie Änderungen an der Struktur vornehmen und zusätzlich Parameter erstellen oder löschen können. |

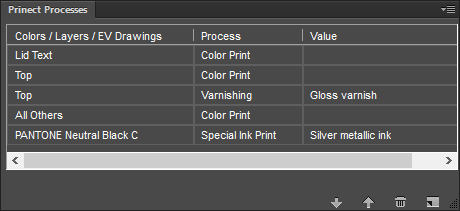

Die Palette Prinect-Prozesse zeigt die Elemente des Projekts an, die Weiterverarbeitungs-Effekte enthalten. Diese können aus einer Prinect-Zeichnung, einer Illustrator-Ebene oder einer Sonderfarbe bestehen.
| Farben / Ebenen / Engview-Zeichnungen | Zeigt den Namen der Ebene an — Farben, AI-Ebenen oder EngView-Zeichnungen. | |
|---|---|---|
| Prozess | Zeigt den Namen des Prozesses an. Die kontextbezogene Auswahl von Prozessen ist erlaubt und hängt von der in Spalte Farben/Ebenen/EV-Zeichnungen gewählten Ebene ab. | |
| Typ | Zeigt die Prozessart an. Die kontextbezogene Auswahl von Prozessen ist erlaubt und hängt von der in Spalte Prozess gewählten Ebene ab. | |
| Symbol | Name | Auswirkung |
 |
Neuer Prozess | Erzeugt einen neuen Prozess. Dieser erscheint als Eintrag in der Liste. |
 |
Entfernen | Löscht einen gewählten Prozess. |
 |
Nach oben | Verschiebt eine selektierte Ebene in der Liste nach oben. |
 |
Nach unten | Bewegt die ausgewählte Ebene in der Liste nach unten. |

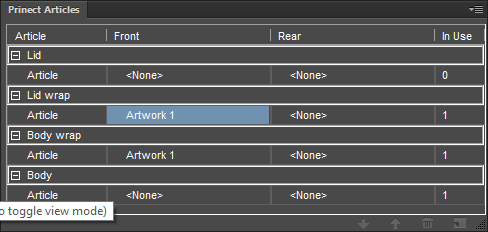

| Artikel | Der Name des Artikels | |
|---|---|---|
| Vorderseite | Der Name der Gestaltungsvariante der Vorderseite der Struktur | |
| Rückseite | Der Name der Gestaltungsvariante der Rückseite der Struktur. | |
| Verwendet | Zeigt an, wie oft das Element, auf das der Artikel angewandt wurde, in dem Projekt verwendet wird. Wenn Sie zum Beispiel an einem Aufsteller mit sechs Regalebenen arbeiten, zeigt die Spalte Verwendet 6 an. | |
| Symbol | Name | Auswirkung |
|
Neuen Artikel hinzufügen | Durch Klicken auf diese Schaltfläche wird ein neuer Artikel in die Liste aufgenommen. Fahren Sie dann mit dem Zuordnen von Gestaltungsvarianten für die Vorderseite und die Rückseite fort. |
|
Artikel entfernen | Klicken, um den Artikel zu löschen . Das Löschen eines Artikels löscht die ihm zugeordneten Gestaltungsvarianten nicht. |

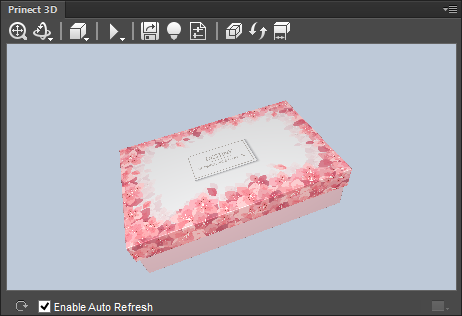

Das Palette 3D zeigt ein 3D-Modell der Zeichnung, wie es in Prinect festgelegt wurde. In Illustrator können Sie Artikel in die Struktur laden, sich in einem 3D-Modell zurechtfinden, seine Darstellung festlegen, das Material festlegen und die 3D-Darstellung in ein anderes Dateiformat exportieren.
| Auto-Aktualisieren aktivieren | Wenn diese Option gewählt ist, werden Änderungen im Zeichenbereich unmittelbar in der 3D-Darstellung angezeigt. HINWEIS: Diese Funktion verlangsamt die Darstellung im 3D-Fenster, wenn die Zeichnung zu groß ist. Um flüssiger arbeiten zu können, sollten Sie die Option ausgeschaltet lassen und die 3D-Darstellung durch Klicken auf die Schaltfläche Aktualisieren neu laden. | |
|---|---|---|
|
Aktualisieren | Aktualisiert die 3D-Ansicht und zeigt die Änderungen im Zeichenbereich an. |
| Symbol | Name | Auswirkung |
 |
Einpassen | Damit wird das 3D-Modell in die derzeitige Größe des Vorschaubereichs eingepasst |
 |
Drehen | Startet den Modus, in dem Sie das 3D-Modell im Vorschaubereich verschieben können. |
 |
Verschieben | (Gemeinsame Schaltfläche mit Drehen) Wechselt in den Verschieben-Modus, in dem Sie das 3D-Modell horizontal im Grafikbereich verschieben können. |
 |
Drahtmodell | Zeigt nur die Kanten der Zeichnung, nicht aber deren Flächen an. |
 |
Transparent | (Gemeinsame Schaltfläche mit Drahtmodell) Zeigt die Flächen des 3D-Modells transparent an. |
 |
Opak | (Gemeinsame Schaltfläche mit Drahtmodell) Zeigt die Flächen des 3D-Modells als nicht transparent an. |
 |
Phasennavigation | Öffnet eine Leiste mit Navigationsflächen zur Wiedergabe einer Falzsequenz des 3D-Modells. |
 |
Auf Shared Space hochladen | Öffnet einen Dialog, in dem Sie die Optionen für das Hochladen eines 3D-Modells auf Shared Space festlegen können. Danach können Sie Mitarbeiter einladen, das Modell zu begutachten. |
 |
3D-Export | Öffnet einen Dialog, in dem Sie die Optionen für den Export einer 3D-Datei festlegen können. |
 |
Szenen-Einstellungen | Öffnet einen Dialog, in dem Sie die visuellen Eigenschaften der 3D-Szene festlegen können. Weitere Einzelheiten finden Sie im Abschnitt Ansichtsoptionen unten. |
 |
Eigenschaften des Zeichnungsmaterials | Öffnet einen Dialog, in dem Sie die Eigenschaften des Materials für die ausgewählte Zeichnung verwalten können. |
 |
Vervielfältigung anlegen | Verteilt ein Bild auf unterschiedliche Flächen. |
 |
Vervielfältigung aktualisieren | Nach Änderung einer Bildposition wird die Verteilung des Bildes über unterschiedliche Flächen aktualisiert. |
 |
Bemaßungen zeigen | Zeigt Maßlinien des 3D-Modells, wenn diese in dem Projekt vorhanden sind. |
| Symbol | Name | Auswirkung |
|
Im Package Designer bearbeiten | Öffnet die aktuelle Zeichnung in Prinect, so dass sie weiter bearbeitet werden kann. |
| Auswahl schneiden | Wenn Sie in der Zeichenfläche eine Auswahl treffen, kopiert Prinect diese in die Ebene EVDrawing (sie enthält die Strukturzeichnung), und dabei wird ihr das Format Schneiden zugeordnet. Dies zeigt sich automatisch als ein Loch in der 3D-Darstellung. | |
| Auswahl rillen | Wenn Sie in der Zeichenfläche eine Auswahl treffen, kopiert Prinect diese in die Ebene EVDrawing (sie enthält die Strukturzeichnung) , und dabei wird ihr das Format Rillen zugeordnet. Dies zeigt sich automatisch als eine Kante in der 3D-Darstellung. | |
| Auswahl kopieren | Prinect kopiert Ihre Auswahl in die Ebene EVDrawing, und dabei wird ihr das Format Rillen zugeordnet. Es ist kein Format zugewiesen. Wird nicht in der 3D-Darstellung angezeigt. TIPP: Sie können diese Objekte zum Ändern der Strukturzeichnung verwenden: klicken Sie auf In Package Designer bearbeiten, nehmen Sie in Prinect, nehmen Sie die erforderlichen Änderungen vor — z.B. Schneiden, Abrunden, Verschieben — und ordnen Sie das entsprechende Format den Objekten zu. | |
 |
Artikel auswählen | Wechselt im 3D-Modell auf den entsprechenden Artikel. |

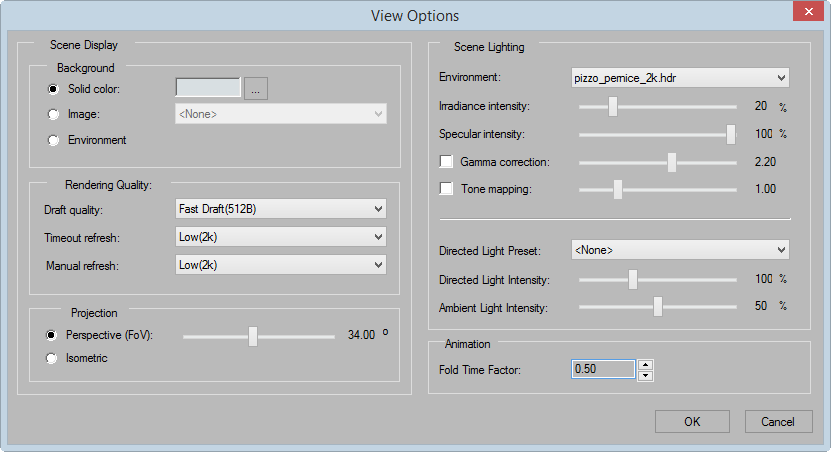

Siehe die ausführlichen Beschreibungen der Bedienelemente dieses Dialogs. Weitere Bedienelemente wie folgt:
| Rendering-Qualität | Die Bedienelemente in dieser Gruppe bestimmen, wie genau die
Integration Grafiken im Vorschaubereich darstellt. Es gibt drei
Darstellungsmodi:
|
|---|---|
| Entwurfsqualität | Dies ist die unscharfe Ansicht, die Sie normalerweise direkt nach einer Änderung an einer Grafik im Zeichenbereich sehen. Sie dauert 5 Sekunden; danach sehen Sie die Darstellungsqualität Timeout Aktualisierung, die eine feinere Darstellung ermöglicht. |
| Timeout Aktualisieren | Hier stellen Sie die Qualität der Vorschau ein, die 5 Sekunden nach den letzten Änderungen an der Grafik sichtbar wird. Wählen Sie im Ausklappmenü die für Sie beste Qualität. HINWEIS: Eine Aktualisierung der 3D-Darstellung findet nicht statt, wenn Auto-Aktualisieren aktivieren nicht gewählt ist. |
| Manuelles Aktualisieren | Hier stellen Sie die Qualität der Vorschau ein, die immer dann
verwendet wird, wenn Sie den Button Aktualisieren
betätigen. Wählen Sie den für Sie geeigneten Wert aus dem Ausklappmemü,
wenn Sie einen Wert einstellen wollen, der höher ist als der der
in Timeout Aktualisieren. HINWEIS: Der Standardwert ist
2k; Werte bis 4k sind möglich. Sie können diesen Wert bis auf
16k erhöhen, falls Ihre Grafikkarte entsprechend leistungsfähig
ist. Dazu:
|
Die Werkzeuge zum Exportieren und Skalieren finden Sie in der Illustrator-Werkzeugleiste.
| Symbol | Name | Auswirkung |
|---|---|---|
 |
EngView Skalierungswerkzeug | Skaliert ein Bild, das angewandt werden soll auf eine Zeichenfläche, sodass es zu den vorher verkleinerten Zeichnungen des Zeichenbereichs passt. Diese Situation ergibt sich, wenn Sie an einer Struktur arbeiten, deren Zeichenflächen auf die verkleinerte Größe des Illustrator-Zeichenbereichs angepasst wurden und Sie danach beginnen, auf eine der Zeichenflächen ein Bild anzuwenden. Wählen Sie das Bild und klicken Sie auf die Schaltfläche, um das Werkzeug zu verwenden. Illustrator (1) erkennt den Skalierungsfaktor der Zeichenfläche und (2) verkleinert das Bild entsprechend. |
 |
EngView Exportwerkzeuge | Diese Schaltfläche bietet drei Funktionen:
|
Zeichenfläche als separates
Dokument öffnen Öffnet die gewählte Zeichenfläche im Zeichenbereich
als
Alle Zeichenflächen als
PDF-Dateien exportieren
Verwendete Zeichenflächen
als PDF-Dateien exportieren Exportiert die im Zeichenbereich
gewählte Zeichenfläche als separate PDF-Datei.
