Manuelles Einfügen von Bilder

Sie können die Position sowie die horizontale und vertikale Größe eines Bildes manuell mit Hilfe eines unterstützenden Umgrenzungsrechtecks definieren. Nachdem Sie die Bilddatei geöffnet haben, legen Sie das Umgrenzungsrechteck fest, indem Sie nacheinander auf zwei quer gegenüberliegende Punkte klicken. Dadurch wird das Bild in das Umgrenzungsrechteck eingetragen. Danach können Sie nach Wunsch die Position des Bildes ändern.

Die kontextsensitiven Bearbeitungleisten

Winkel und absolute Breite und Höhe während des Einfügens und wenn das Bild angewählt ist:

Weitere Informationen zu dieser Funktion erhalten Sie in Objekte einrasten.

Aktiviert den Beziehungen erkennenden Manager.

Attribute

• Winkel. Das ist der Rotationswinkel des Bildes im Verhältnis zu der x-Achse. Erscheint im Eingabefeld Winkel in der kontextsensitiven Bearbeitungsleiste. Weitere Informationen dazu, wie man die Schaltfläche Quadrant wählen in der kontextsensitiven Bearbeitungleiste verwendet, erhalten Sie in Automatische Berechnung von Winkeln.
• Absolute x und y. Das sind die Koordinaten des Kontrollpunkts des Bildes. Erscheinen in in der Spalte Daten im tabellarischen Fenster.
• Absolute Breite und Höhe. Diese Attribute sind verschieden als die absoluten x und y. Erscheinen nur in der kontextsensitiven Bearbeitungsleiste -- wenn Sie das Bild einfügen oder anwählen. Sie legen die Breite und die Höhe des Umgrenzungsrechtecks des Bildes fest.
• Erscheinen in der kontextsensitiven Bearbeitungsleiste, während Sie ein Bild durch Ziehen an eine neue Position verschieben. Dx und Dy sind die relativen horizontalen/vertikalen Abstände zwischen dem ursprünglichen und dem verschobenen Bild, projiziert auf die Ox/Oy-Koordinatenachse. Die Dx/Dy-Werte sind die jeweiligen Ox/Oy-Koordinaten des verschobenen Bildes minus der anteilsmäßigen Ox/Oy-Koordinaten des Originalbildes.

• ID. Das ist die systemgenerierte, einzigartige Identifikationsnummer eines Objekts. Sie erscheint in der Spalte ID im tabellarischen Fenster.

Kontrollpunkte

Ein Bild besitzt einen Kontrollpunkt, der sich gewöhnlich in der unteren linken Ecke seines Umgrenzungsrechtecks befindet. Beachten Sie auch, dass:

• Wenn Sie das Bild drehen, könnte sein Kontrollpunkt nicht in der unteren linken Ecke des Umgrenzungsrechtecks, sondern entsprechend dem festgelegten Rotationswinkel angezeigt werden.
• Wenn zwei oder mehrere Bilder sich überlappen, hat das zuletzt eingefügte Bild Vorrang.

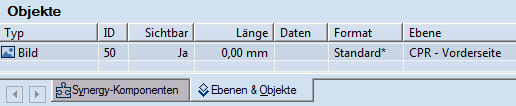

Tabellarische Darstellung

Als Sie ein Bild eingefügt haben, werden seine Objecttyp, ID-Nummer, absolute Koordinaten, Radien sowie sein Format (immer standardmäßig) in der Registerkarte Objekte im tabellarischen Fenster aufgenommen.

Hinweis: Die Daten in der Registerkarte Objekte lassen sich direkt nicht bearbeiten.

To insert an image

1. Do any of the following:

• On the Objects toolbar, click Image .
• On the Objects menu, point to Images, and then click Image.
• Press CTRL+D+I.

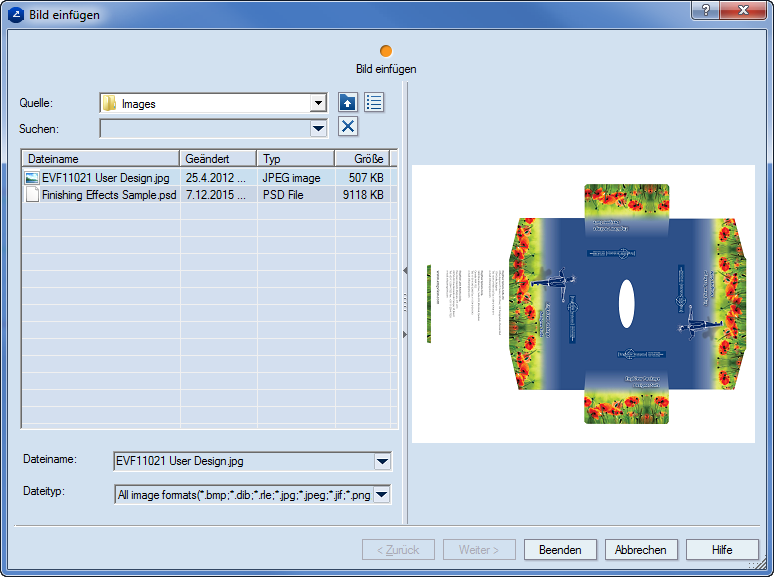

The Insert Image dialog box appears.

2. In Look in, browse to the image that you want to insert.
3. (Optional) In File type, select the file type that you will use.
4. To insert the image onto the design, click Finish.

Ändern eines Bildes durch Ändern seiner Attribute

1. Markieren Sie das Bild.
2. Geben Sie die gewünschten Werte in die Eingabefelder Winkel, Breite und Höhe in der kontextsensitiven Bearbeitungsleiste ein und drücken Sie die Eingabetaste.

Hinweis: Weitere Informationen dazu, wie man ein Bild weiter bearbeiten kann, erhalten Sie in Bildeigenschaften bearbeiten.

Verschieben eines Bildes durch Ziehen

1. Markieren Sie das Bild.
2. Wählen Sie eine der folgenden Möglichkeiten:

• Ziehen Sie das Bild an die gewünschte Position in der Zeichenfläche.
• Geben Sie die relativen Dx- und Dy-Abstände zur ursprünglichen Position des Bildes in die kontextsensitive Bearbeitungsleiste ein.

3. Klicken Sie, um das Bild aufzusetzen.

Hinweise

• Wenn der Kontrollpunkt des Bildes mit dem Kontrollpunkt eines anderen Objekts zusammenfällt wird der das Bild neu positionieren und die verbundenen Objekte in Abhängigkeit von Richtung und Abstand der Bewegung ändern.
• Wenn Sie ein Bild einfügen oder verschieben und einen Wert in eines der Eingabefelder (Winkel, Breite oder Höhe beim Einfügen, oder Dx bzw. Dy beim Verschieben) in der kontextsensitiven Bearbeitungsleiste eingeben und dann zum nächsten Eingabefeld gehen, wird der Bereich der zu erwartenden Vorschau des Bildrechtecks entsprechend dem angegebenen Wert beschränkt. Hier ein Bespiel:

Wenn sie den ersten Punkt des Rechtecks setzen, um das Bild festzulegen, dann einen Wert von 50 mm für die Breite eingeben, die Tab-Taste drücken, um den Wert zu bestätigen, und die Maus zur gewünschten Position des zweiten Eckpunkts des Bildes bewegen, erlaubt das Programm nur Mausbewegungen in der definierten Breite von 50 mm. Um die Objektvorschau wieder frei verschieben zu können, gehen Sie zurück in das entsprechende Eingabefeld (Breite oder Höhe beim Einfügen im Modus Bild oder Dx bzw. Dy beim Verschieben), geben Sie einen Wert von 0.00 ein und drücken Sie dann die Tab-Taste, um zum nächsten Eingabefeld zu gelangen.

Diese Nullwert-Regel gilt nur für Abstandswerte.
