Prozess-Ebenen erstellen

Bevor Sie einen Druck- oder Weiterverarbeitungseffekt auf ein Objekt anwenden, müssen Sie eine entsprechende Prozess-Ebene erstellen. Wenn Sie dies getan haben, können Sie fortfahren, indem Sie Objekte der Zeichnung der Prozess-Ebene zuordnen. Dies trifft nicht auf die Prozesse Hintergrund und Laminierung zu, die auf die Gesamtzeichnung angewendet werden und keine speziellen Objekte benötigen.

WICHTIG: Prozesse werden in absteigender Reihenfolge gemäß der Liste im Bereich Ebenen abgearbeitet – d.h., die oben angezeigte Ebene zuerst, die unten angezeigte zuletzt. Verwenden Sie die Buttons Nach oben bewegen/Nach unten bewegen, um die Reihenfolge der Ebenen zu ändern.

Erstellen von Ebenen Klonen von Ebenen

So erstellen Sie eine Ebene

  1. Im Tabellenbereich klicken Sie auf das Register Ebenen & Objekte.

HINWEIS: Falls das Register Ebenen & Objekte nicht vorhanden ist, klicken Sie mit der rechten Maustaste auf eines der vorhandenen Register und aktivieren Sie dann im Kontextmenü Ebenen & Objekte.

  1. Führen Sie einen der folgenden Schritte aus:

Das Dialogfenster Neue Ebene erscheint.

  1. Aus der Liste im linken Bereich wählen Sie den Prozess aus, den Sie für die Prozess-Ebene einstellen wollen.
  2. Passen Sie im rechten Bereich die entsprechenden Eigenschaften nach Ihren Bedürfnissen an.

Eigenschaften Kontextspezifische Eigenschaften für den jeweiligen Oberflächenprozess. Die Standardeinstellungen sind:

Hintergrund Deckkraft; in Farbige Kaltfolie Deckkraft und Farbe

Farb-Druck, Sonderfarbendruck, Lack, Laminierung, Braille Deckkraft

Monochrom-Druck Deckkraft und Farbe

Partielle Folienprägung (Farbfolie) Farbe

Hochprägung/Tiefprägung Deckkraft und Reliefhöhe

HINWEIS ZU DECKKRAFT: Das Programm kann die Lichtabsorption, d.h. das Erscheinungsbild der Farbe auf verschiedenen Materialien simulieren — eine Farbe sieht auf Wellpappe gedruckt anders aus als auf Karton gedruckt. Wählen Sie die Option Subtraktive Farbverarbeitung simulieren, um diese Funktion zu verwenden. Beachten Sie bitte, dass in Materialien Farbe enthalten ist, die zu unterschiedlichen Druckergebnissen führen kann. Das heißt, es wird unterschiedliche Ergebnisse auf der Oberfläche geben, wenn mit der gleichen Farbe auf Karton und auf Wellpappe gedruckt wird. Wenn die Option Subtraktive Farbverarbeitung simulieren gewählt ist, wird eine Farbmischungssimulation erzeugt.

Einpassen Passt die Zeichnung in den Vorschaubereich ein.

Zoom Damit können Sie im Vorschaubereich ein- und auszoomen.

Verschieben Damit können Sie die Zeichnung im Vorschaubereich verschieben.

Drehen Damit können Sie die Zeichnung im Vorschaubereich drehen.

Single axis rotation Starts the mode in which you can rotate the 3D model along a single axis, the direction being defined by the movement of the mouse.

Szenen-Einstellungen Öffnet ein Dialogfenster, in dem Sie die visuellen Eigenschaften des Vorschaubereichs festlegen können.

  1. Klicken Sie auf OK, um die Einstellung der Ebeneneigenschaften abzuschließen.

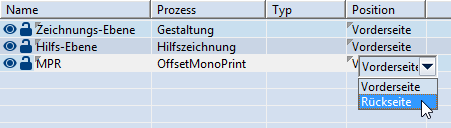

  2. Wählen Sie in Ebenen im Tabellenbereich der Nutzenzeichnung die Prozessebene; wählen Sie dann in der Spalte Position die Seite — Vorderseite oder Rückseite — auf die die Prozess-Ebene angewendet werden soll.

TIPP: Sie können die Position einer Prozess-Ebene im Tabellenbereich ändern, während Sie an der Zeichnung arbeiten.

So klonen Sie eine Ebene

HINWEIS: Sie können Ebenen duplizieren (klonen). Verwenden Sie diese Methode, wenn Sie eine Version eines Prozesses auf gleiche Objekte anwenden müssen.

  1. Klicken Sie rechts auf die zu klonende Ebene und wählen Sie dann Duplizieren im Kontextmenü.

Die Dialogbox Ebene klonen erscheint. Sie ist identisch mit der Dialogbox Ebene erzeugen.

  1. Bearbeiten Sie die geklonte Ebene wie gewünscht in der Dialogbox – siehe Schritt 4 oben.
  2. Klicken Sie auf OK, um die Erstellung der Ebene abzuschließen.
