Zeichnen von Achsen (Grundlinien)

Eine Achse ist eine unendliche Gerade. Beim Zeichnen können Sie sie als Hilfsobjekt benutzen. Eine Achse wird vom Winkel zwischen ihr und der x-Achse bestimmt. Es gibt zwei Möglichkeiten zum Zeichnen einer Achse:

• Nach zwei Punkten: klicken Sie auf zwei Punkte in der Zeichenfläche, um die Richtung der Achse zu definieren.
• Nach einem Punkt und einem Winkel: klicken Sie auf die gewünschte Position, um einen zur Achse zugehörigen Punkt zu definieren, und geben Sie dann den gewünschten Winkelwert in die kontextsensitive Bearbeitungsleiste ein.

Die kontextsensitiven Bearbeitungsleisten

Während des Zeichnens und wenn angewählt:

Weitere Informationen zu dieser Funktion erhalten Sie in Objekte einrasten.

Aktiviert den Beziehungen erkennenden Manager.

Relativ Dx und Dy beim Verschieben der Achse:

Attribute

• Winkel zwischen der Achse und der x-Achse. Wenn die Linie angewählt ist, erscheint er im Listenfeld Winkel in der kontextsensitiven Bearbeitungsleiste.
• Dx und Dy relativ. Erscheinen in der kontextsensitiven Bearbeitungsleiste, während Sie eine Linie durch Ziehen an eine neue Position verschieben. Dx/Dy ist der relative horizontale/vertikale Verschiebungsabstand zwischen den ursprünglichen und den verschobenen Linien, projiziert auf die Ox/Oy-Koordinatenachse. Der Dx/Dy-Wert ist die jeweilige Ox/Oy-Koordinate der verschobenen Linie minus der anteilsmäßigen Ox/Oy-Koordinate der Originallinie.
• Format. Das Standardformat ist Achsen. Weitere Informationen dazu erhalten Sie in Formatieren von Formaten, Farben, Bögen und Schablonen.

HINWEIS: Weitere Informationen dazu, wie man die Schaltfläche Quadrant wählen in der kontextsensitiven Bearbeitungleiste verwendet, erhalten Sie in Automatische Berechnung von Winkeln.

Kontrollpunkte

Achsen haben keine Kontrollpunkte.

Tabellarische Darstellung

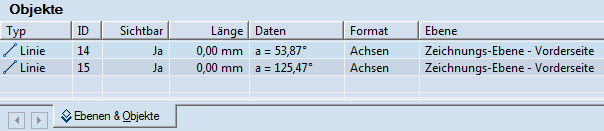

Als Sie eine Achse ferig gezeichnet haben, erscheinen ihre Objecttyp, ID-Nummer, Winkel zwischen ihr und der x-Achse sowie Format in der Registerkarte Objecte im tabellarischen Fenster. Der Wert in der Spalte Länge ist immer 0.00.

Die Daten in der Registerkarte Objecte lassen sich direkt nicht bearbeiten.

Eine Achse zeichnen

1. Wählen Sie eine der folgenden Möglichkeiten:

• Klicken Sie auf Achse in der Werkzeugleiste Objekte.
• Zeigen Sie im Menü Objekte auf Linien und klicken dann auf Achse.
• Drücken Sie die Tastenkombination Strg+D+X.

2. (Optional) Lassen Sie den Anfangspunkt (ersten Kontrollpunkt) der Achse zu einem anderen Objekt oder Punkt einrasten.
3. Klicken Sie auf die gewünschte Position des Anfangspunkts der Achse in der Zeichenfläche.
4. Um die Achse zu definieren, wählen Sie eine der folgenden Möglichkeiten:

• Nach zwei Punkten. Lassen Sie den Endpunkt (zweiten Kontrollpunkt) der Achse zu einem anderen Objekt oder Punkt einrasten. Schalten Sie auf die alternative Schaltflächenleiste in der kontextsensitiven Bearbeitungsleist um; klicken Sie dann auf die gewünschte Position des Endpunkts der Achse in der Zeichenfläche, um die Richting der Achse festzulegen.
• Nach einem Punkt und einem Winkel zwischen der Achse und der x-Achse. Klicken Sie auf beliebigen Punkt in der Zeichenfläche und geben Sie dann einen Wert ins Listenfeld Winkel in der kontextsensitiven Bearbeitungsleiste ein.

Hinweise

• Die Vorgehensweisen zum Verschieben und Ändern einer Achse sind dieselben wie bei einer Standardlinie.
• Das Wechseln des Formats eines Standardliniensegments auf Achsen konvertiert das Liniensegment in eine Achse nicht.
