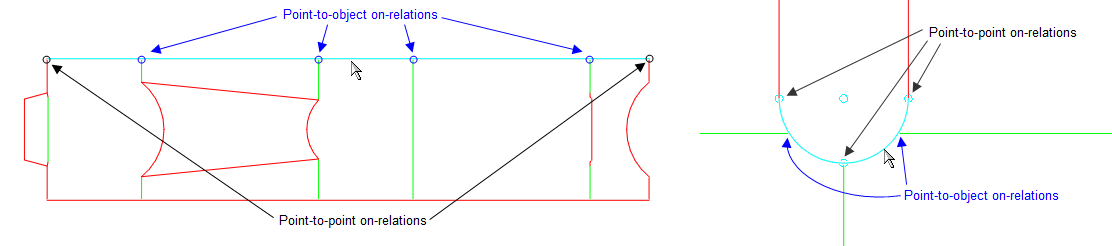

Eine direkte Beziehung kann entweder zwischen zwei Punkten (einzelnen Punkten oder Kontrollpunkten von anderen Objekten) oder zwischen einem Punkt und einem Objekt existieren. Falls es eine direkte Beziehung zwischen zwei solchen Objekten gibt, liegt der (Kontroll)Punkt auf dem anderen Objekt oder auf dessen Verlägerung - dies ist der Fall bei Liniensegmenten, Bögen und elliptischen Bögen.
Direkte Beziehung auf Verlägerung
Implizite Erkennung einer direkten Beziehung
Eine direkte Beziehung wird implizit erkannt:
Falls der Direkte-Beziehung-Indikator
erscheint, während Sie ein Objekt zeichnen, ist
eine direkte Beziehung zwischen dem Punkt, auf dem Sie sind, und dem Objekt,
das Sie gerade zeichnen, erkannt worden.
HINWEIS: Direkte Beziehungen können implizit erkannt werden, wenn das Kontrollkästchen Direkte Beziehung im Werkzeuge | Optionen... | Beziehungen Register ausgewählt worden ist.
Beispiel
Im ersten Beispiel unten ist der Mittelpunkts eines Kreises auf einem der Endpunkte einer Linie gezeichnet — eine Auf-Beziehung ist an dieser Stelle implizit festgelegt.
Der Beispiel unten zeigt, wie zwei Linien nacheinander ohne Abbrechen des Zeichnenmodus gezeichnet werden, so dass der Anfangspunkt der zweiten Linie vom Endpunkt der ersten Linie beginnt. In solchen Fällen legt das System implizit eine Auf-Beziehung auf dem Anschlusspunkt fest.
Eine direkte Beziehung können Sie explizit durch den verbesserten Einrastmodus Am Objekt erkennen.
Direkte Beziehung auf Verlängerung
Eine direkte Beziehung auf Verlängerung ist eine direkte Beziehung zwischen einem Punkt (entweder einem einzelnen Punkt oder einem Kontrollpunkt eines Objekts) und einer Linie, einem Bogen, einer Abrundung oder Abschrägung, unter der Voraussetzung, dass er auf der Verlängerung des zweiten Objekts liegt.
