Auswählen/Abwählen mehrerer Objekte nach Attributen

Sie können Gruppen von Objekten wählen, die die gleichen Attribute teilen, z.B. für Typ, Format, Farbe, Muster, Länge, Tiefenschwellwert, Linienbreite, Tangentenwinkel. Mit dieser Art der Auswahl können Sie auf diese Attribute gleichzeitig identische Aktionen anwenden — Attribute ändern oder löschen.

Sie können die Auswahl von Objektgruppen , die die gleichen Attribute teilen, abwählen — z.B. für Typ, Format, Farbe, Muster, Länge, Tiefenschwellwert, Linienbreite, Tangentenwinkel.

So wählen Sie Objekte nach Attributen aus:

1. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie mit der rechten Maustaste im Grafikbereich auf einen leeren Bereich, wählen Sie Auswählen, und dann auf Nach Attributen wählen im Kontextmenü.
• Klicken Sie im Menü Bearbeiten auf Nach Attributen wählen.

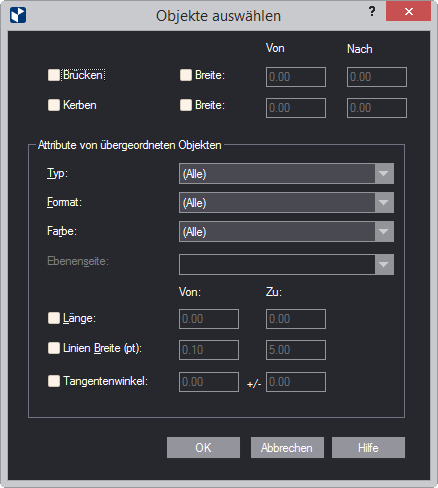

Der Dialog Objekte auswählen erscheint.

In Nutzenzeichnungen

In Brückenzeichnungen

Brücken / Breite (nur Brückenzeichnungen) Wählen Sie die jeweilige Option, damit das Programm Brücken auswählt. Um bestimmte Breitenwerte für die gewählten Brücken festzulegen, wählen Sie die Option Breite und geben Sie in Von und Bis die Minimal- und Maximalwerte für die Brücken an, die Sie gewählt haben wollen.

Verbindungsstege / Breite (nur Brückenzeichnungen) Wählen Sie die jeweilige Option, damit das Programm Verbindungsstege auswählt. Um bestimmte Breitenwerte für die gewählten Verbindungsstege festzulegen, wählen Sie die Option Breite und geben Sie in Von und Bis die Minimal- und Maximalwerte für die Verbindungsstege an, die Sie gewählt haben wollen.

Typ Wählen Sie den Typ des Objekts, den Prinect wählen soll. HINWEIS: Sie können entweder einen Objekttyp oder alle Objekttypen wählen.

Format Wählt das Format, in dem die Objekte sich befinden müssen, damit Prinect sie wählt. HINWEIS: Wenn Sie ein Bezugsformat festlegen, werden die Objekte in diesem Format sowie die Objekte in dessen Childformaten ausgewählt. Wenn Sie ein Childformat festlegen, werden nur die Objekte im Childformat ausgewählt.

Farbe Wählt die Farbe, in der die Objekte sich befinden müssen, damit Prinect sie wählt. HINWEIS: Sie können eine oder alle Farben wählen.

Muster (nur Nutzenzeichnungen) Wählt das Muster, das das Format haben soll. HINWEIS: Sie können ein Muster oder alle Muster wählen.

Ebenentyp (nur Nutzenzeichnungen) Wählt den Ebenentyp — Gestaltung, Lack, Hilfszeichnung oder einen anderen Typ — zu dem Prinect eine Auswahl treffen soll. HINWEIS: Sie können einen oder alle Ebenentypen wählen.

Ebenenseite (nur Nutzenzeichnungen) Wählt die Ebenenseite (Vorder- oder Rückseite), auf der Prinect Objekte wählen soll. HINWEIS: Sie können eine oder alle Ebenenseiten wählen.

Bei den folgenden vier Eigenschaften legen die Werte in Von und Bis Bereiche fest. Die Objekte, die in diese Bereiche fallen, werden ausgewählt, wenn die Voreinstellung angewendet wird.

Länge Legt den Längenbereich fest, den Prinect zur Auswahl von Objekten verwenden soll.

Ansichtstiefe (nur Nutzenzeichnungen) Legt die Ansichtstiefe fest.

Linienbreite (pt) Legt eine Breite (in Punkt) fest, die Prinect zur Auswahl von Objekten verwenden soll.

Tangentenwinkel Legt den Winkel fest, den Prinect zur Auswahl von Objekten verwenden soll.

2. Bearbeiten Sie die Einstellungen nach Ihren Anforderungen in dem Dialog und klicken Sie dann auf OK.

So heben Sie die Auswahl in Objekten nach Attributen auf:

1. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie mit der rechten Maustaste im Grafikbereich auf einen leeren Bereich, wählen Sie Auswählen, und dann auf Nach Attributen abwählen im Kontextmenü.
• Klicken Sie im Menü Bearbeiten auf Nach Attributen abwählen.

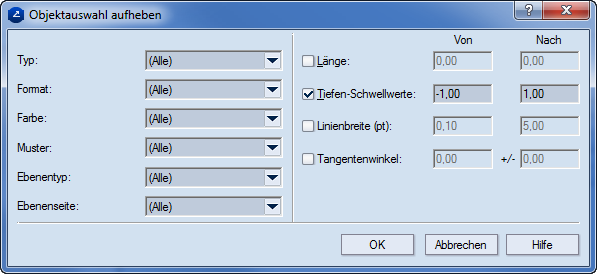

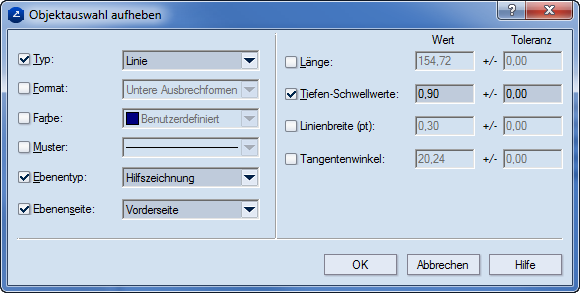

Der Dialog Objekte abwählen erscheint.

In Nutzenzeichnungen

In Brückenzeichnungen

2. Bearbeiten Sie die Einstellungen und klicken Sie dann OK.
