Anzeige von Symbolen in einzelnen Zeichnungen verwalten

Sie können die Anzeige von Symbolen in einzelnen Zeichnungen jederzeit ändern, während Sie an einem Projekt arbeiten. Sie können für eine Zeichnung eine andere Anzeigen von Symbolen wählen, um z.B.:

• Die Bildschirmansicht zu bereinigen, wenn zu viele Objekte sichtbar sind und die Darstellung der Symbole das Begreifen der Zeichnung erschwert.
• Die Zeichnung für den Druck vorzubereiten.

HINWEIS: Sie können die folgende Methode auf verschiedene Zeichnungen anwenden — Nutzen, Layout, Druck, CAM.

So ändern Sie die Darstellung von Symbolen in einer Zeichnung

1. Klicken Sie mit der rechten Maustaste auf das Register der Zeichnung und wählen Sie Eigenschaften.

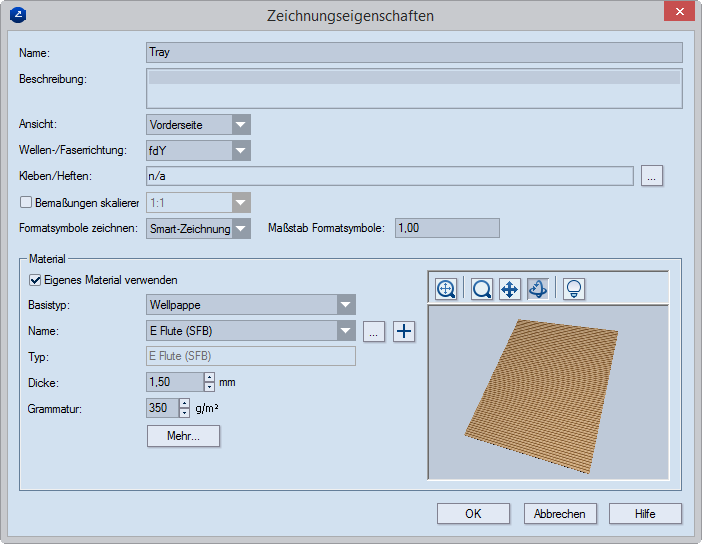

Das Dialogfenster Zeichnungseigenschaften erscheint.

2. Wählen Sie aus dem Ausklappmenü in Formatsymbole zeichnen die gewünschte Eigenschaft.

Smart-Zeichnung Die Symbole erscheinen wie mit Skalierungsfaktor 1 gezeichnet. Beispiel: Wenn ein Format eine Größe von 16x16 Pixel hat und der Skalierungsfaktor 1 ist, erscheint das Formatsymbol auf dem Bildschirm in einer Größe von 16x16 Pixel. Die Symbolgröße ändert sich nicht, wenn die Zeichnung gezoomt wird.

Für Druckausgabe zeichnen Die Symbole vergrößern und verkleinern sich je nach gewähltem Zoomfaktor. Dies ist die Standardeinstellung für Druckzeichnungen.

3. Geben Sie in Maßstab Formatsymbole einen Skalierungsfaktor ein.

HINWEIS: Der Skalierungsfaktor, den das Programm für die Darstellung von Formatsymbolen auf dem Bildschirm, bei der Druckausgabe sowie auf Druckzeichnungen und exportierten Zeichnungen anwendet. Beispiel: Wenn ein Format eine Größe von 16x16 Pixel hat und der Skalierungsfaktor 2,00 ist, erscheint das Formatsymbol auf dem Bildschirm in der doppelten Größe.

4. Klicken Sie auf OK. Die neue Anzeigemethode für Symbole wurde auf die aktuelle Zeichnung, aber nicht auf die anderen Zeichnungen im Projekt angewandt.
