Ein Projekt mit einer leeren Zeichnung starten

1. Führen Sie eine der folgenden Aktionen durch:

• Klicken Sie auf Neues Projekt .
• Im Menü Datei klicken Sie auf Neu.
• Drücken Sie Strg+N.

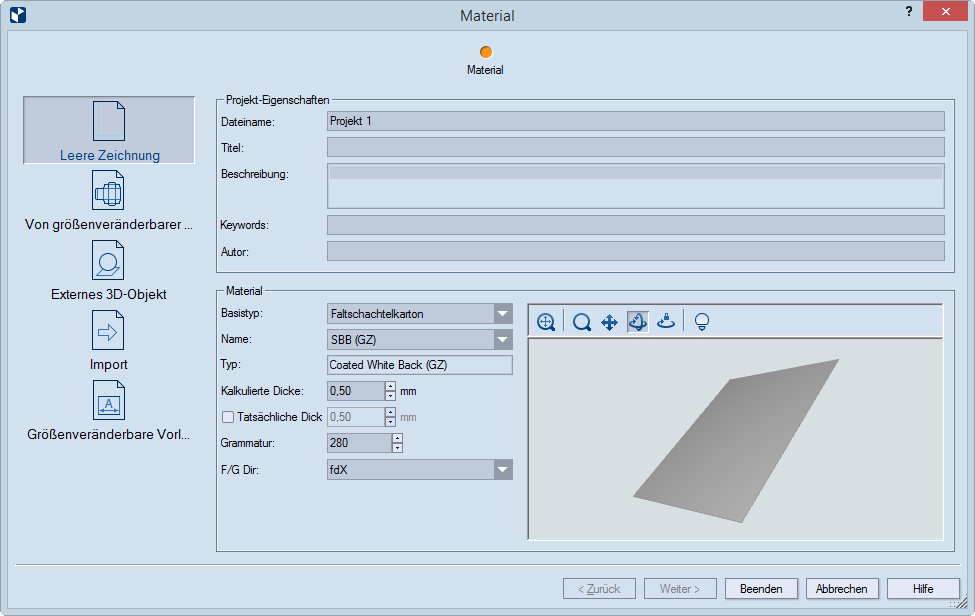

Der Dialog Material erscheint. Hier geben Sie allgemeine Daten zum Projekt ein und legen die Konstruktionseigenschaften des Projekts fest.

2. Geben Sie in Projekteigenschaften allgemeine Informationen zu dem Projekt ein: Name der .evd-Datei; Titel des Projekts; allgemeine Beschreibung des Projekts; relevante Schlüsselwörter; Name des Projekt-Erstellers.
3. Wählen Sie in Basistyp im Bereich Material den Basistyp des Materials aus.

HINWEIS: Die Bibliothek der Basistypen ist hierarchisch aufgebaut; wenn Sie diese Struktur durchsuchen und in Name einen Typ wählen, bietet das Programm nur die Typen an, die der gewählten Typgruppe entsprechen. Klicken Sie zum Beispiel das Ausklappmenü Basistyp an, wählen Sie dort Faltschachtelkarton, und dann Sekundärfaserkarton. Wenn Sie danach Name durchsuchen, werden Sie nur die unter der Basis Sekundärfaserkarton gruppierten Materialien finden.

4. Wählen Sie in Name das Material, das Sie für das Projekt verwenden wollen. HINWEIS: Wenn Sie ein Material gewählt haben, können Sie in Typ dessen Namen sehen.
5. Berechnungsdicke Legt den Wert für Dicke fest, den Prinect bei Berechnungen in größenveränderbaren Vorlagen verwendet. (In Parameterausdrücken ist dies der Wert, der von der Funktion d() dargestellt wird.) Standardmäßig wird der Wert von dem des Bezugsmaterials vererbt. Wählen Sie die Option und geben Sie einen neuen Wert ein, um den vererbten Wert zu ändern. Das Abwählen der Option stellt den für den Bezugstyp festgelegten Wert wieder her.
6. Tatsächliche Dicke Legt die tatsächliche Dicke fest — die Dicke, die zur Herstellung der Struktur verwendet wird sowie die Dicke, die Prinect zur Visualisierung von 3D-Modellen nutzt. Standardmäßig wird die tatsächliche Dicke sowohl von (1) dem Wert des Bezugstyps, als auch (2) vom Wert in Berechnungsdicke vererbt.

   So bearbeiten Sie die tatsächliche Dicke:

   • Wählen Sie die linke Option, um den Wert zusammen mit dem in Berechnungsdicke zu ändern. Wenn Sie den Wert in Berechnungsdicke, ändern, so ändert sich auch der Wert für Tatsächliche Dicke.
   • Wählen Sie beide Optionen und geben Sie einen neuen Wert ein, um einen Wert festzulegen, der sich von dem in Berechnungsdicke unterscheidet. Dies beeinflusst den Wert in Berechnungsdicke nicht. Die Abwahl der rechten Option stellt den Wert in Berechnungsdicke wieder her; die Abwahl beider Optionen stellt den Wert des Bezugstyps wieder her.
7. Geben Sie in Grammatur das Gewicht — in Gramm pro Quadratmeter — des zu verwendenden Materials ein.
8. In F/G Dir legen Sie die Richtung der Welle bzw. Faser fest. HINWEIS: Der Standardwert wird im Programmbereich Allgemeine Optionen festgelegt.
9. Klicken Sie auf Beenden, wenn Sie die benötigten Projektdaten eingegeben haben, um mit dem Projekt zu beginnen.

Eine leere Zeichnung wird geöffnet.
