Bézierkurven zeichnen

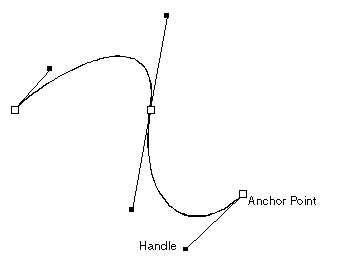

Eine Bézierkurve ist eine glatte gekrümmte Linie (eine Spline-Kurve), die durch zwei oder mehrere Punkte geht. Eine Bézierkurve wird durch zwei Ankerpunkte — die Endpunkte der Kurve — und zwei äußeren Kontrollpunkte, genannt Griffpunkte, definiert. Die Griffpunkte werden automatisch mit dem Zeichnen der Ankerpunkte gesetzt. Durch das Bewegen (Ziehen) der Griffpunkte können Sie die Form der Kurve ändern. Im dient die handliche Benutzung der Bézierkurve zum Verfolgen von Bilderkonturen.

Bézierkurven in Bögen konvertieren

Hinweise

Wenn Sie Reihen verbundener Bézierkurven zeichnen — um z.B. eine Figur und nicht eine einzelne Kurve zu konstruieren — wird der zweite Punkt der Bézierkurve zum ersten Punkt der nächsten Bézierkurve. Fahren Sie mit dem Mauszeiger über die Objekte, um die Kontrollpunkte hervorzuheben; dann können Sie das nächste Objekt von solche einem Punkt aus zu zeichnen beginnen.
Ein innerer Ankerpunkt liegt auf dem gedachten Liniensegment, das die beiden Griffpunkte verbindet. Wenn Sie einen der Griffpunkte eines inneren Ankerpunkts an eine andere Position ziehen, ändert der Ankerpunkt seine Position nicht; die Formen der beiden durch den Ankerpunkt verbundenen Kurven ändern sich und der gegenüberstehende Griffpunkt bewegt sich, so dass die beiden Griffpunkte und der Ankerpunkt immer auf ein und derselben Achse liegen.
Wenn Sie während des Verschiebens einer Bézierkurve einen Wert in eines der Eingabefelder Dx oder Dy der kontextsensitiven Bearbeitungsleiste eingeben und dann zum nächsten Eingabefeld gehen, wird der den Bereich der zu erwartenden Vorschau der Bézierkurve entsprechend dem angegebenen Wert beschränken. Hier ein Beispiel:

Wenn Sie eine Bézierkurve durch Ziehen verschieben und einen Wert von 40 mm für den Verschiebungsabstand in Dx eingeben, anschließend durch Drücken der Tab-Taste zum Eingabefeld Dy gelangen und die Maus bewegen, um die Position der Bézierkurve festzulegen, lässt der eine Bewegung des Mauszeigers über die gedachte vertikale Grenzlinie 40 mm rechts vom ursprünglichen Ox-Koordinatenwert der Bézierkurve nicht zu. Um die Objektvorschau wieder frei verschieben zu können, gehen Sie zurück in das entsprechende Eingabefeld (Dx oder Dy), geben Sie einen Wert von 0.00 ein, und drücken Sie dann die Tab- oder die Eingabetaste, um zum nächsten Eingabefeld zu gelangen.

Diese Nullwert-Regel gilt nur auf Abstandswerte.
