Das Mittelliniensystem (nachfolgend nur Mittellinie genannt) stellt sicher, dass die Platte zentriert auf die Stanzformmaschine positioniert wird. Die Mittellinie besteht aus der Achse der Mittellinie, d.h. die Linie, die die Platte in zwei Teilen halbiert, und der Kerbe der Mittellinie, d.h. einem oder mehreren Einschnitten an der Platte unten an der Achse der Mittellinie. Die Kerbe befindet sich im Greiferbereich am unteren Rand der Platte an der Basis der Achse der Mittellinie.

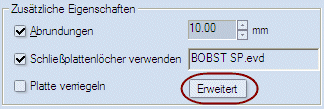

In Prinect ist die Kerbe der Mittellinie ein editierbarer Parameter. Wird eine Stanzform ausgewählt oder werden ihre Eigenschaften bearbeitet, wird durch Klicken auf Erweitert im Bereich Zusätzliche Eigenschaften des Dialogs Eigenschaften der Platte eine Tabelle geöffnet, in der die Eigenschaften der Mittellinienkerbe bearbeitet werden können.

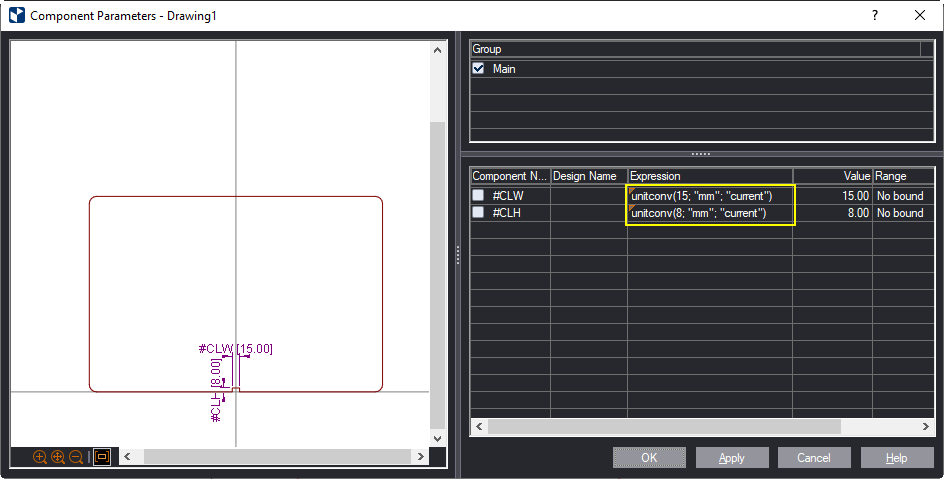

Erweitert Öffnet einen Dialog, in dem die Eigenschaften der Mittellinienkerbe bearbeitet werden können.
HINWEIS: Um die Größe der Mittellinienkerbe zu bearbeiten, muss die Vorlage, die für die Erstellung der Platte verwendet wurde, über eine solche Option verfügen. Das bedeutet, dass sie vordefinierte Parameter haben muss, die die Größe der Kerbe steuern.
HINWEIS: Dieses Bearbeiten ändert die Eigenschaften der Mittellinie der Platte im aktuellen Projekt. Die in der Plattendatenbank eingestellten Eigenschaften der Mittellinie bleiben unberührt. Änderungen an den Eigenschaften der Mittellinie einer Platte in der Plattendatenbank können Sie entweder beim Hinzufügen einer Platte in die Plattendatenbank oder Bearbeiten einer Platte dort vornehmen.
