Allgemeine Formate erstellen und bearbeiten

HINWEIS: Gelöscht werden können nur benutzerdefinierte Formate.

HINWEIS: Nicht als Standard gesetzte Formate müssen Projekten manuell hinzugefügt werden.

• Ignorieren. Die Längen werden nicht in Legenden aufgelistet.
• An Übergeordnete anhängen. Gilt für abgeleitete Formate. Die kombinierte Länge von Objekten eines abgeleiteten Formats wird nicht separat angezeigt, sondern zu der kombinierten Länge von Objekten des Bezugsformats hinzugefügt.
• Verwenden. Legenden zeigen die Längen wie folgt in einer separaten Zeile an:

  Wenn ein Format mit Verwenden gekennzeichnet ist:

  • Abgeleitete Formate sind mit An Übergeordnete anhängen gekennzeichnet; die Legenden addieren die kombinierte Länge der Objekte in den abgeleiteten Formaten zu der kombinierten Länge der Objekte im Bezugsformat hinzu.
  • Ist ein von einem anderen Format abgeleitetes Format; die Legenden listen die Längen der Objekte in diesem abgeleiteten Format separat auf. Wenn das Bezugsformat mit Mit Untergeordneten verwenden markiert ist, werden die Längen der Objekte in diesem abgeleiteten Format ebenfalls zu den Längen der Objekte im Bezugsformat hinzuaddiert.
• Mit Untergeordneten verwenden Die Legenden kombinieren die Längen der Objekte in dem Format und die Längen der Objekte in dessen abgeleiteten Formaten.

TIPP: Wenn Sie die Farbe eines Bezugsformats geändert haben und die abgeleiteten Formate in der gleichen Farbe sehen möchten, klappen Sie einen der benachbarten Formate des Bezugsformats aus und dann wieder ein.

HINWEIS FÜR KOMPOSITFORMATE: Prinect nutzt die hier festgelegte Linienbreite auch für Kompositformate, wenn Sie die Ansicht des tatsächlichen Musters von Kompositformaten abgewählt haben.

Im zweiten Feld legen Sie die tatsächliche Linienbreite in Punkt fest. Änderungen in diesem Eingabefeld sind auf dem Bildschirm nicht sichtbar; der Wert definiert die Linienbreite der Objekte des ausgewählten Formats in Druckaufträgen und bei der Herstellung von Werkzeugpfaden für CAM-Aufträge (siehe den folgenden Hinweis).

HINWEIS FÜR DEN VERWENDUNG IN CAM: Der Wert ist wichtig für die Erzeugung des Werkzeugpfads: Falls die Breite des entsprechenden CAM-Werkzeugs schmaler ist als die hier angegebene Linie, wird unter Umständen ein anderer Werkzeugpfad erzeugt, was zum Beispiel eine Verschiebung von breiten Linien für das Schneidwerkzeug bei Änderungen in den Einstellungen für die dem Schneidwerkzeug zugewiesenen Linienbreite beinhaltet.

BENUTZERDEFINIERTES MUSTER: Sie können ein benutzerdefiniertes Muster erzeugen: Gehen Sie an das untere Ende der Liste und klicken Sie auf Benutzerdefiniert. Löschen Sie im sich öffnenden Dialog einige schwarze Rechtecke, um das benötigte Muster zu erstellen, und legen Sie ebenfalls die Linienbreite fest.

HINWEIS ZUR ANWENDUNG VON SYMBOLBILDERN: Eine optimale Sichtbarkeit der Symbole auf dem Bildschirm ist gegeben, wenn die Höhe und Breite der Bilder 60 mal 60 Pixel beträgt. Damit wird sichergestellt, dass beim Drucken von Symbolen mit 300 DPI eine Symbolgröße von 5 mm x 5 mm und damit ein deutliches und klares Aussehen erzielt wird. Das Formatsymbol ist immer sichtbar — wenn aus zeichnungstechnischen Gründen ein Teil eines Objekts verdeckt ist, erscheint das Symbol auf den sichtbaren Teilen des Objekts.

BEISPIELFORMATE: Wenn das Format Schneiden eine Stapelzahl von 0.5 und das Format Achse einen Stapelzahl von -0.4, hat, wird das Objekt im Format Schneiden immer und das im Format Achse niemals sichtbar sein.

BEISPIELAUSWAHLEN: Die Funktion gilt auch für Auswahlen. Bei überlappenden Objekten ist das Objekt in dem Format mit der höchsten Stapelzahl immer sichtbar, selbst wenn das Objekt in dem Format mit einer niedrigeren Stapelzahl gewählt wird. Wenn Objekte in Formaten mit der gleichen Stapelzahl sich überlappen, ist das gewählte Objekt sichtbar.

HINWEIS FÜR KOMPOSITFORMATE: Die hier festgelegte Linienbreite gilt für den Druck oder Export von Aufträgen, wenn Sie die Ansicht des tatsächlichen Musters von Kompositformaten abgewählt haben.

BEISPIEL: Sie können zum Beispiel zwei Rillrad-Formate definieren (Rillen per Rad 1 und Rillen per Rad 2), die zwei Produktionsvorgängen mit Rillrad dienen. Rillen per Rad 1 wird dem Produktionsvorgang Rillen per Rad (Werkzeugtyp 1), Rillen per Rad 2 dem Produktionsvorgang Rillen per Rad (Werkzeugtyp 2) zugeordnet.

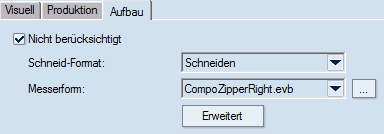

WICHTIG: Wenn Sie die Ansicht von Kompositformaten gewählt haben, wendet Prinect die Ansichtseigenschaften an, die für das in Schneid-Format gewählte Format festgelegt wurden.

TIPP: Klicken Sie auf Erweitert, um die Form anzuzeigen, und begutachten Sie die Tabelle, die erscheint. Sie können die Eigenschaften der Form (Länge, Form oder Winkel) bearbeiten.

HINWEIS: Sie können Messerformen erstellen, die von den in der Auswahlliste vorhandenen abweichen. Zu diesem Zweck verwenden Sie die programminterne Technik für die Erstellung von Komponenten nach Parametern. Laden Sie die neuen Komponenten dann in die Prinect-Installation. Standardmäßig sind diese Komponenten in folgendem Ordner abgelegt: \\EngViewWorkHDB21\Settings\TEMPLATES\CompositeStyles.
