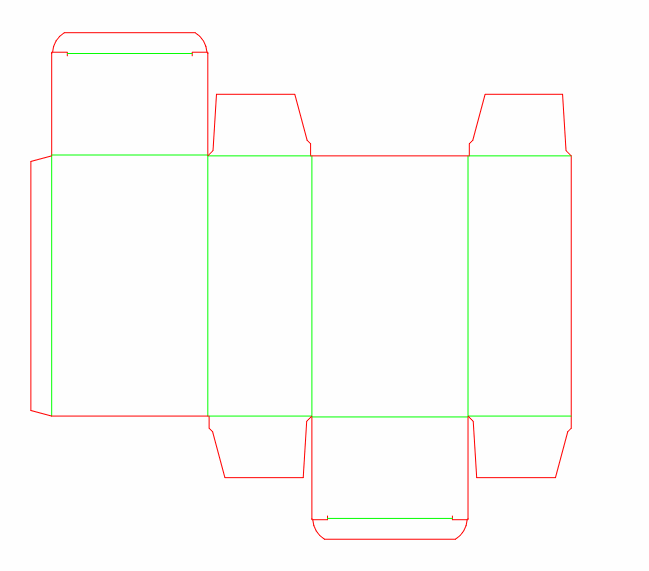

Phase 1: Zeichnen des Faltschachtelrumpfs und
der Klebeklappe
Klicken Sie auf das Symbol,
um dieses Video anzusehen. Laufzeit: 2:06 Min.
VORGANGSSCHRITTE
Starten Sie ein neues Projekt - Leere Zeichnung.
Zeichnen Sie die vier Rechtecke, die den Faltschachtelrumpf
entlang der Koordinatenachsen bilden (Höhe 150 x Breite 60mm und Höhe
150 x Breite 90mm) — Zeichenmodus Rechteck.
Zeichnen Sie die vertikale Linie der Klebeklappe
in 12 mm Abstand zur ganz rechten Rumpflinie — Zeichenmodus Schnellverschiebung.
Zeichnen Sie die Unterkante der Klebeklappe
unter einem Winkel von 25 Grad — Zeichenmodus Standardlinie.
Machen Sie ein Spiegelbild
von ihr, um die Oberkante auszuformen.
Beschneiden
Sie die herausragenden Enden der vertikalen Linie der Klebeklappe.
HINWEIS: Der Befehl Speichern ist für neue
oder importierete Projekte benutzbar.
Phase 2: Zeichnen der oberen und unteren Einsteckverschlüsse
Klicken Sie auf das Symbol,
um dieses Video anzusehen. Laufzeit: 4:30 Min.
VORGANGSSCHRITTE
Zeichnen Sie die linke Außenlinie des Einsteckdeckels
(L 60.75mm, Winkel 90 Grad; L 10mm, Winkel 0 Grad; Winkel 275 degrees,
Dy -2.25mm) — Zeichenmodus Standardlinie.
Machen Sie ein Spiegelbild
von ihr, um die rechte Außenlinie auszuformen.
Zeichnen Sie eine Linie, die parallel zur
x-Achse ist und 0.75 mm unter den beiden oberen horizontalen Linien
liegt — setzen Sie den Anfangspunkt
der Linie 0.75 mm unter die obere linke Linie, und zeichen Sie dann
eine Linie, die parallel zur x-Achse ist — Zeichenmodus Standardlinie.
Um sicher zu stellen, dass die neue Linie nicht
automatisch an die obere linke Linie angehängt wird, sondern 0.75 mm unter
ihr liegt, schalten Sie die Erkennung Inzident Innen ab. Während Sie sich
immer noch im Zeichenmodus Standardlinie befinden, klicken Sie auf die
Schaltfläche Beziehungen erkennender Manager und
stellen Sie sicher, dass die Schaltfläche Inzident Innen
in der schwebenden Werkzeugleiste nicht aktiviert ist.
Beschneiden
Sie die herausragenden Enden der Linie.
Zeichnen Sie eine parallele Linie 12 mm über
die vorherige Linie — Zeichenmodus Schnellverschiebung.
Zeichnen Sie einen Bogen nach AME, um die
obere linke Ecke der Einstecklasche auszuformen: setzen Sie den Anfangspunkt des Bogens 0.5 mm
von der ganz linken Ecke des Einsteckdeckels; der Anfangspunkt des
Bogens soll auf der kürzen ganz linken horizontalen Linie liegen;
setzen Sie einen Radius von 14 mm; der Mittelpunkt des Bogens soll
irgendwo auf der unteren verbindenden Linie liegen; der Endpunkt des
Bogens soll auf der Dehnung der obersten horizontalen Linie liegen.
Machen Sie ein Spiegelbild
des Bogens, um ihn auf der rechten Ecke der Einstecklasche zu kopieren.
Richten Sie die Faltlinie
der Einstecklasche 0.5mm nach oben (Standarddicke des Kartons) aus.
Ändern Sie das Format
der beiden inneren Linien auf Rillen.
Verschieben
Sie den Einsteckdeckel, um den Bodendeckel auszuformen, wobei dieser
Vorgang das Horizontale Spiegeln und das Kopieren einschließt.
Beschneiden Sie die herausragende Schneidlinie
des Bodendeckels.
Phase 3: Zeichnen der Staublaschen
Klicken Sie auf das Symbol,
um dieses Video anzusehen. Laufzeit: 3:34 Min.
VORGANGSSCHRITTE
Zeichnen Sie die obere Seite der oberen rechten
Staublasche — Zeichenmodus Schnellverschiebung,
36 mm vom Rumpf.
Zeichnen Sie die linke Seite der oberen rechten
Staublasche. Setzen Sie den Anfangspunkt
der Linie, damit Sie die aktuelle linke Seite 0.5mm rechts vom Eckpunkt
zu zeichen beginnen können, wie es im Video gezeigt ist. (L=8mm, Winkel=90
Grad; Winkel=45 Grad, Dx=3mm, Dy=3mm; Winkel=75 Grad, Dy=25mm) — Zeichenmodus
Standardlinie.
Zeichnen Sie die rechte Seite der oberen rechten
Staublasche. (Winkel=135 Grad, Dx=-3mm, Dy=3mm; Dx=-2mm, Dy=33mm)
— Zeichenmodus Standardlinie.
Beschneiden
Sie die herausragenden Enden der oberen Linie, indem Sie die Umschalttaste
gedrückt halten.
Teilen
Sie die Faltlinie der Staublasche und ändern Sie gleichzeitig ihr
Format auf Rillen.
Verschieben
Sie die Staublasche, um die restlichen drei Staublasche auszuformen.
(Verwenden Sie Kopieren, Drehwinkel 180 Grad, Vertikales und Horizontales
Spiegeln, wie es im Video gezeigt ist).
Teilen Sie die Faltlinien der verschobenen
Staublaschen und ändern Sie gleichzeitig ihr Format
auf Rillen.
Richten
Sie die ganz linke Linie des Faltschachtelrumpfs und die linke Kante
der oberen linken Staublasche um 0.5mm nach rechts aus — Transformationsmodus
Ausrichtung.
Beschneiden
Sie die herausragenden Enden der Linien.
Phase 4: Zeichnen der Öffnungen
Klicken Sie auf das Symbol,
um dieses Video anzusehen. Laufzeit: 2:12 Min.
VORGANGSSCHRITTE
Zeichnen Sie einen Kreis
auf der oberen Linie der zweiten Rumpfseite.
Beschneiden Sie
den oberen Bogen des Kreises und das Liniensegment zwischen den Endpunkten
des verbleibenden Bogens.
Zeichnen Sie einen Kreis
nach Mittelpunkt auf der unteren Linie der vierten Rumpfseite
(Der Mittelpunkt des Kreises liegt auf der Linie).
Richten Sie den
horizontalen Mittelpunkt des Kreises aus (Der Mittelpunkt fällt mit
dem Mittelpunkt der Linie zusammen).
Beschneiden Sie
den unteren Bogen des Kreises und das Liniensegment zwischen den Endpunkten
des verbleibenden Bogens.
Zeichnen Sie eine Ellipse
innerhalb der zweiten Rumpfseite (Primärradius 40mm, Winkel 270 Grad).
Richten
Sie den horizontalen und vertikalen Mittelpunkt der Ellipse aus (Der
Mittelpunkt liegt in geleichem Abstand von den horizontalen und vertikalen
Linien des Rechtecks).
Phase 5: Zeichnen der Klebestreifen und der Abrundungen
für die Staublaschen und die Öffnung
Klicken Sie auf das Symbol,
um dieses Video anzusehen. Laufzeit: 2:04 Min.
VORGANGSSCHRITTE
Zeichnen Sie eine Kontur innerhalb der Klebeklappe
(Innere Kontur um 2 mm, Modus Normal)
Füllen Sie
den Bereich innerhalb der Kontur (Winkel 25 Grad, Abstand 5 mm, Modus
Perforieren).
Konvertieren Sie die Fülllinien in eigenständige
Linien. TIPP: Markieren Sie die Füllung, klicken Sie mit der rechten
Maustaste und wählen Sie dann Konvertieren
in Kontextmenü.
Löschen Sie den Konturrahmen und die oberste
eigenständige Linie. TIPP: Wählen Sie nach Attributen
alle Objekte im Modus Normal und löschen sie, danach löschen Sie manuell
die oberste eigenständige Linie der ehemaligen Füllung.
Zeichnen Sie Abrundungen
an den Kanten der Staublaschen (Radius=5mm).
Phase 6: Festlegen der Bemaßungen
Klicken Sie auf das Symbol,
um dieses Video anzusehen. Laufzeit: 1:25 Min.
Klicken Sie auf das Symbol,
um dieses Video anzusehen. Laufzeit: 2:06 Min.
und
stellen Sie sicher, dass die Schaltfläche Inzident Innen
in der schwebenden Werkzeugleiste nicht aktiviert ist.
