Layoutvorlage verwenden

So verwenden Sie eine Layoutvorlage

Führen Sie eine der folgenden Aktionen durch:

Klicken Sie auf Neue Layoutzeichnung in der Layout-Symbolleiste.
Klicken Sie auf Neues Layout im Menü Layout.
Drücken Sie Strg+L+N.

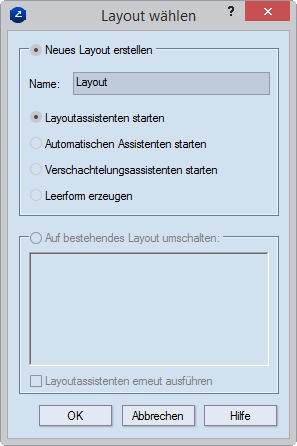

Das Dialogfenster Layout wählen erscheint.

Neues Layout erstellen (Die Standardwahl, wenn keine Layoutzeichnung vorhanden ist) Startet die Erzeugung eines neuen Layouts. Sehen Sie sich die folgenden Optionen an, wenn Sie ein Layout erzeugen wollen, und wählen Sie dann die erforderliche Methode zur Erzeugung eines Layouts.

Name Die Bezeichnung der Layoutzeichnung. Standardmäßig werden Namen in folgender Reihenfolge zugeordnet: Layout, Layout_1, Layout_2,..., Layout_N; N steht für die Endnummer der Layoutzeichnungen. Einen anderen Namen können Sie hier eingeben.

Layoutassistenten starten Damit erstellen Sie Regeln für die Anordnung von vier Layoutelementen in zwei Reihen und zwei Spalten. Dann wählen Sie eine Regel, und das Programm füllt der Regel entsprechend einen gewählten Bogen mit Layoutelementen. Mithilfe von Statistiken, die auf Makulaturflächen basieren, können Sie steuern, wie das Programm die gewählte Layoutvorlage auf unterschiedlich große Bogen anwendet.

Sie haben die Wahl zwischen einer vordefinierten Vorlage zur Anordnung eines Layouts oder einer selbst definierten Vorlage. In letzterem Fall speichert das Programm die Vorlage, und danach können Sie diese zur Erstellung neuer Layouts in zukünftigen Aufträgen oder für andere Layoutverfahren nutzen – z.B für ein automatisches Layout oder ein rechteckiges Array.

Automatischen Assistenten starten Dieser Assistent bietet detaillierte Statistiken für alle Kombinationen der bestehenden Layoutvorlage, wie sie auf verschiedene Bogengrößen angewandt werden. Die Kombinationen werden nach der Makulaturfläche geordnet und kontrastiert dargestellt; auf diese Weise können Sie die für Ihre Produktionsbedürfnisse beste Lösung auswählen.

Verschachtelungsassistenten starten Dieser Assistent verschachtelt die Layoutelemente auf einem einzigen Bogen unter Berücksichtigung des erforderlichen Produktionslaufs so, dass möglichst wenige Bogen notwendig sind. Bestimmen Sie einen Bogen sowie einen Produktionslauf. Das Programm verteilt dann die Nutzen auf dem gewählten Bogen optimal. Die Einzelbogen-Verschachtelung ist am besten geeignet für (1) das Anlegen der gleichen Struktur aber mit unterschiedlichen Grafiken (Artikeln) oder (2) wenn Sie Nutzen mit unregelmäßigen Formen anlegen müssen, wo die Verwendung von vorlagenbasiertes oder automatisches Layout mehr Makulatur ergeben würde.

Leerform erzeugen Das Programm öffnet eine leere Zeichnung, in der Sie durch manuelles Hinzufügen des Bogens und der Layoutelemente ein eigenes Layout erstellen können. Durch die Verwendung von Arrays — rechteckiges Array oder Teilverbindungsarray lässt sich Zeit sparen.

Auf bestehendes Layout umschalten (Die Standardwahl, wenn eine zuvor erstellte Layoutzeichnung vorhanden ist) Eine Liste vorhandener Layoutzeichnungen wird angezeigt, und Sie können die gewünschte Zeichnung darin zum Öffnen auswählen. Vorhandene Layoutzeichnungen werden angezeigt.

Layoutassistenten erneut ausführen (Nur verfügbar, wenn die Option Auf bestehendes Layout umschalten gewählt ist.) Führt die Funktion zur Erstellung des Layouts — durch Assistent geführt oder manuell — die zur Erzeugung des aktuellen Arrays diente, erneut aus. Wenn die Funktion zur Festlegung der Layoutvorlage verwendet wurde, startet die automatische Layoutfunktion.

Klicken Sie auf Neues Layout erstellen und geben Sie in Name einen Namen für die Layoutzeichnung ein oder belassen Sie den Standardnamen; markieren Sie danach das Kontrollkästchen Layoutassistenten starten.

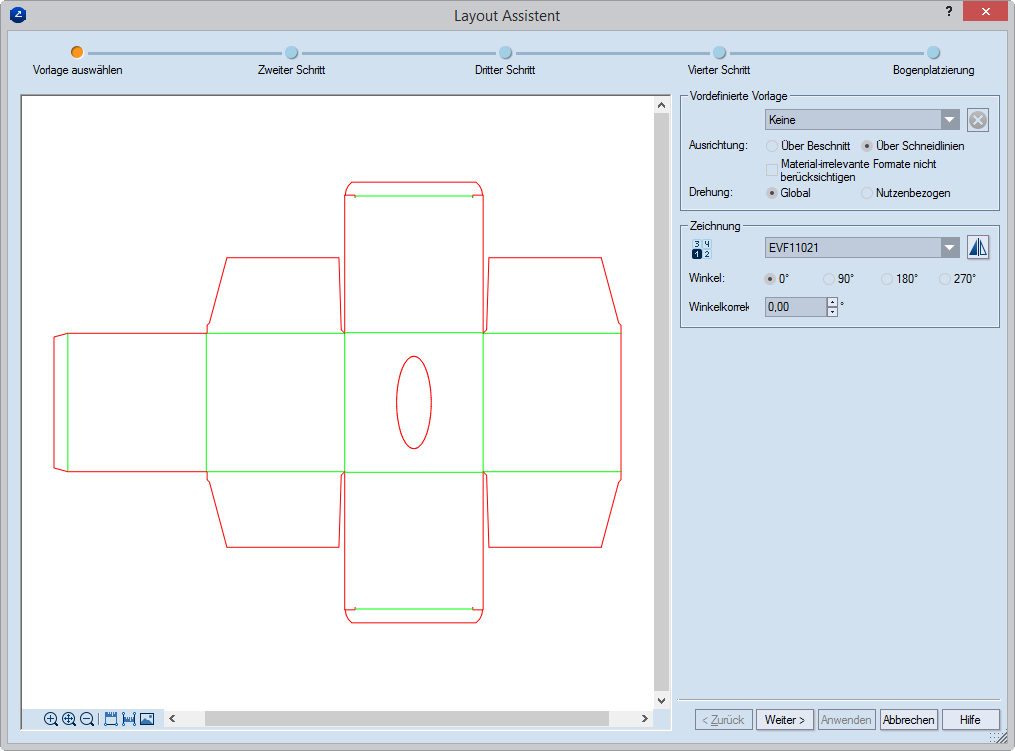

Der Assistent Automatisches Layout startet mit dem Schritt Vorlage auswählen.

Vordefinierte Vorlage Listet die Optionen für die Definition einer Vorlage im aktuellen Projekt zur Verfügung stehen. Wenn Sie Keine wählen, definieren Sie ein eigenes Layout mit Hilfe des Assistenten. In allen anderen Fällen wird eine vordefinierte Vorlage geladen, und die letzte Seite des Assistenten öffnet sich, in der Sie abschließende Korrekturen am Layout vornehmen können.

Benutzerdefinierte Vorlage löschen (nur verfügbar für benutzerdefinierte Layoutvorlagen) Löscht die ausgewählte benutzerdefinierte Layoutvorlage. Die Standard-Layoutvorlagen —1x1, 2 Reihen, 2 Spalten, 2 Nutzen in Reihen und 2 Nutzen in Spalten — können nicht gelöscht werden; der Button ist hier nicht verfügbar.

Ausrichtung Optionen für die Ausrichtung der Nutzen. Die gewählte Einstellung gilt für alle Schritte des Assistenten.

Über Beschnitt Richtet die Layoutnutzen unter Berücksichtigung der äußeren durch Anwendung von Beschnitt entstandenen Konturen zueinander aus.
Über Schneidlinien Richtet die Layoutnutzen unter Berücksichtigung der Kontur bei Anwendung von äußeren Schneidmessern zueinander aus.
HINWEIS: Die Auswahl dieser Option setzt die durch den Beschnitt entstandenen Konturen außer Kraft.

Material-irrelevante Formate nicht berücksichtigen Wenn diese Option gewählt ist, enthält das Layout keine Objekte, die die Struktur nicht beeinflussen. Struktur-irrelevante Objekte sind:

Alle Objekte außerhalb der Strukturebene.
Strukturebenen-Objekte in Formaten, denen einer der folgenden Produktionsprozesse zugeordnet ist: Zusatz; Klebebandrad; Aufreißperforations-Rad; Leimradklebung; Klebepunkt-Pistole; Flächentrenner; Klebebereichskonturen; Geschlossene Bereichskonturen.

Drehung Optionen für die Drehung von Layoutnutzen, falls eine Drehung notwendig wird. Die gewählte Einstellung gilt für alle Schritte des Assistenten.

HINWEIS: Wenn in Vordefinierte Vorlage eine bestehende Vorlage ausgewählt ist, sind die Optionen für die Drehung nicht verfügbar, da in der Vorlage bereits ein Muster für die Drehung festgelegt wurde.

Global Alle Layoutnutzen werden gleichzeitig gedreht.
Nutzenbezogen Jeder Layoutnutzen kann separat gedreht werden, während er im entsprechenden Schritt des Assistenten definiert wird.

Zeichnung Eine Liste der Zeichnungen des Projekts, die als Layoutnutzen (Elemente) festgelegt werden können. Wählen Sie die Zeichnung aus, die Sie verwenden möchten. Beachten Sie die folgenden Hinweise für eine optimale Auswahl:

Layout aus einem Projekt mit einer Nutzenzeichnung Besitzt Ihr Projekt nur eine einzige Nutzenzeichnung, erscheint der Name der Zeichnung hier, und Sie können mit der Erstellung des Layouts fortfahren.

Layout aus einem Projekt mit mehreren Nutzenzeichnungen Es gibt zwei Möglichkeiten, wenn Ihr Projekt mehr als eine Nutzenzeichnung enthält:

Das Projekt besitzt eine eigene Layoutvorlage. Der Name der Vorlage erscheint in Vordefinierte Vorlage, und die in der Vorlage enthaltenen Nutzenzeichnungen erscheinen in den beiden Feldern Zeichnung. Sie können das Layout mit Hilfe einer vordefinierten Vorlage erstellen, oder Sie können in Vordefinierte Vorlage eine andere Vorlage wählen.

Das Projekt besitzt keine eigene Layoutvorlage. Es gibt zwei Möglichkeiten:

Layout erstellt aus einer bestimmten Nutzenzeichnung. Im Bereich Zeichnung sehen Sie die aktive Nutzenzeichnung, und in Vordefinierte Vorlage ist Keine geladen. Um ein Layout mit einem Element zu erstellen, wählen Sie eine Vorlage mit einer einzelnen Zeichnung („Keine“, „1x1“, „2 Zeilen“ oder „2 Spalten“); wählen Sie dann in den beiden Feldern Zeichnung die gewünschte Nutzenzeichnung. Um ein Layout mit zwei Elementen zu erstellen, wählen Sie in Vordefinierte Vorlage eine Vorlage mit zwei Elementen („2 Elemente in Zeile“ oder „2 Elemente in Spalte“): die aktive Nutzenzeichnung erscheint im ersten Feld Zeichnung , das zweite Feld Zeichnung ist leer; sie müssen dann die zweite gewünschte Nutzenzeichnung wählen.
Layout erzeugt aus einer Nicht-Nutzen-Zeichnung Zum Beispiel, eine 3D-Modellzeichnung, eine Druckzeichnung, eine CAM-Zeichnung, oder ein bestehendes Layout. Die zwei Felder Zeichnung sind leer, und in Vordefinierte Vorlage ist Keine geladen. Um ein Layout mit einem Element zu erstellen, wählen Sie in Vordefinierte Vorlage eine Vorlage mit einer einzelnen Nutzenzeichnung („Keine“, „1x1“, „2 Zeilen“ oder „2 Spalten“); wählen Sie dann in Zeichnung die gewünschte Nutzenzeichnung. Um ein Layout mit zwei Elementen zu erstellen, wählen Sie in Vordefinierte Vorlage eine Vorlage mit zwei Elementen („2 Elemente in Zeile“ oder „2 Elemente in Spalte“); wählen Sie dann in den Feldern Zeichnung die beiden gewünschten Nutzenzeichnungen.

Layoutnutzen spiegeln Spiegelt den Layoutnutzen vertikal. Das Spiegeln bietet eine weitere Möglichkeit, das Array anzuordnen.

HINWEIS: Das Spiegeln findet nur im Layoutarray statt; die Position des Originalnutzens bleibt unverändert. Wenn Sie diese Funktion verwendet haben, sehen Sie in dem sich ergebenden Layoutarray eine Warnung im Zeichensymbol (in der oberen linken Ecke des Grafikbereichs), die auf die Verwendung von mindestens einem gespiegelten Nutzen hinweist.

Drehung: Dreht den Layoutnutzen um 0 (Standard), 90, 180, oder 270 Grad.

Korrektur Bestimmt einen Winkel, in dem der Layoutnutzen relativ zum derzeitigen Koordinatensystem gedreht wird. Der Winkel kann nicht größer sein als 45 Grad.

Legen Sie die Attribute Ihren Bedürfnissen entsprechend fest [eine vordefinierte Vorlage (optional), ein Nutzen, und Orientierung (Drehung)], und klicken Sie dann auf Weiter.

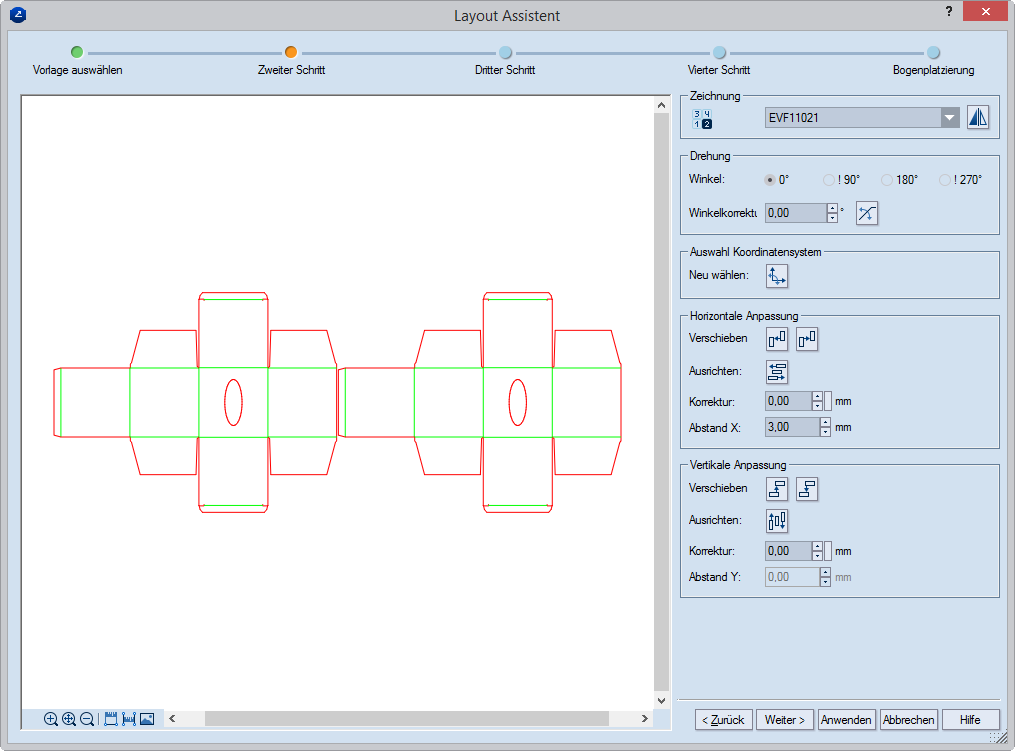

Der Schritt Zweiter Schritt erscheint.

Zeichnung Listet die im aktuellen Projekt vorhandenen Nutzen auf, die als Layoutnutzen verwendet werden können.

Layoutnutzen spiegeln Spiegelt den Layoutnutzen vertikal. Das Spiegeln bietet eine weitere Möglichkeit, das Array anzuordnen.

Drehung Optionen für die Drehung von Layoutnutzen, falls eine Drehung notwendig wird.

Drehung Dreht den aktuellen Layoutnutzen um 0 (Standard), 90, 180, oder 270 Grad.

HINWEIS: Die mit einem Kreuz markierten Optionen zeigen die Drehungen an, die die korrekte Anordnung der Layoutnutzen im Array verhindern.

Korrektur Bestimmt einen Winkel, in dem der Layoutnutzen relativ zum derzeitigen Koordinatensystem gedreht wird. Der Winkel kann nicht größer sein als 45 Grad.

Teiledrehung ausrichten Schaltet den Modus ein, in dem zwei bestimmte Objekte in verschiedenen Layoutnutzen parallel ausgerichtet werden. Dieser Modus ist hilfreich, wenn Sie zwei bestimmte Objekte parallel ausrichten müssen. Im Ergebnis wird der gesamte aktive Layoutnutzen gedreht. So führen Sie das Ausrichten durch: (1) klicken Sie auf den Button, (2) klicken Sie auf das Objekt des aktiven Layoutnutzen, das Sie zu einem anderen (parallel) ausrichten wollen, dann (3) klicken Sie auf das entsprechende Objekt in einem anderen Layoutnutzen. Im Ergebnis wird das gesamte Element gedreht.

HINWEISE:

Sie richten lediglich den aktiv in Bearbeitung befindlichen Layoutnutzen aus, können dies aber an jedem bereits platzierten Layoutnutzen tun.
Wird ein Objekt zum Ausrichten ausgewählt, ändert sich dessen Farbe standardmäßig zu Gelb. Lernen Sie, wie Sie die Formatierung von Umgebungsfarben ändern können.

Auswahl Koordinatensystem Klicken Sie auf diesen Button, um für den aktiven Layoutnutzen ein neues Koordinatensystem relativ zu einem bestimmten Objekt eines anderen Layoutnutzens festzulegen.

Neue Auswahl Ermöglicht es, ein neues Koordinatensystem für den aktiven Layoutnutzen festzulegen. Lernen Sie mehr über die Verwendung dieser Funktion.

Horizontale Anpassung

Verschieben nach Richtet benachbarte Layoutnutzen horizontal aus. Bewegt den Layoutnutzen nach links bzw. nach rechts, bis dieser den ersten links bzw. rechts davon liegenden Layoutnutzen berührt. Überschreibt den Wert in Korrektur; es wird der Wert in X Abstand verwendet.

Ausrichten Aktiviert den Modus für das horizontale Ausrichten von Objekten. Der Layoutnutzen kann in Bezug auf eines von drei möglichen Referenzobjekten ausgerichtet werden. Lernen Sie diese Art des Ausrichtens anzuwenden.

Korrektur Definiert die horizontale Abstandskorrektur zwischen den beiden Spalten des Arrays.

HINWEIS: Mit den Pfeiltasten rechts von Korrektur können Sie den Wert in dem Feld um einen Standardschritt von 10,00 Einheiten erhöhen/verringern. Um den Schritt zu ändern, klicken Sie den kleinen rechteckigen Button neben den Pfeiltasten an und geben in der sich öffnenden Dialogbox einen neuen Wert für den Schritt ein.

Abstand X Legt in dem Layout den technisch minimalen horizontalen Abstand zwischen den Nutzen auf der X-Achse fest. Der Wert wird angewendet, selbst wenn Sie die Buttons Verschieben nach verwenden.

Vertikale Anpassung

Verschieben nach Richtet benachbarte Layoutnutzen vertikal aus. Bewegt den Layoutnutzen nach oben bzw. nach unten, bis dieser den ersten oberhalb bzw. unterhalb davon liegenden Layoutnutzen berührt. Setzt den Wert in Korrektur außer Kraft.

Ausrichten Aktiviert den Modus für das vertikale Ausrichten von Objekten. Der Layoutnutzen kann in Bezug auf eines von drei möglichen Referenzobjekten ausgerichtet werden. Lernen Sie diese Art des Ausrichtens anzuwenden. HINWEIS: Das Beispiel zeigt, wie Nutzen horizontal ausgerichtet werden. Das vertikale Ausrichten funktioniert analog.

Korrektur Definiert die vertikale Abstandskorrektur zwischen den beiden Spalten des Arrays. Der Wert wird außer Kraft gesetzt, wenn die Buttons Verschieben nach betätigt werden.

Abstand Y Nicht verfügbar, da Sie auf dieser Seite des Assistenten keine Elemente platzieren, die in einem Abstand zur Y-Achse platziert werden dürfen.

Legen Sie die benötigten Attribute fest [ein Nutzen, Orientierung (Drehung), horizontale und vertikale Anpassungen], und klicken Sie dann auf Weiter.

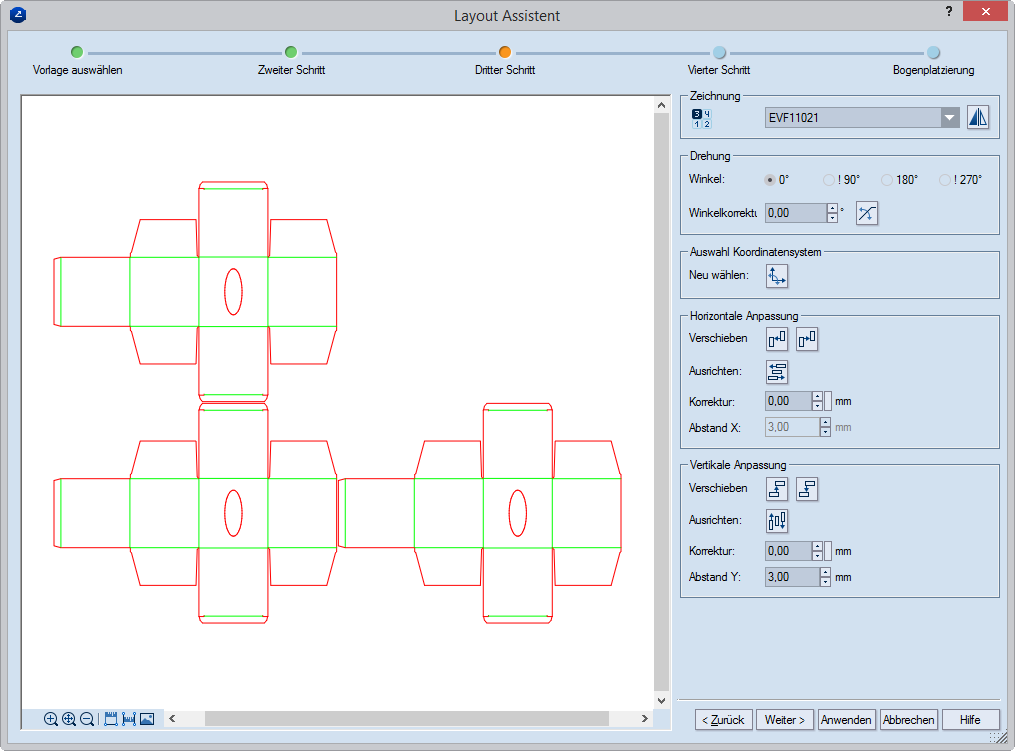

Der Schritt Dritter Schritt erscheint.

Zeichnung Listet die im aktuellen Projekt vorhandenen Nutzen auf, die als Layoutnutzen verwendet werden können.

Layoutnutzen spiegeln Spiegelt den Layoutnutzen vertikal. Das Spiegeln bietet eine weitere Möglichkeit, das Array anzuordnen.

Drehung Optionen für die Drehung von Layoutnutzen, falls eine Drehung notwendig wird.

Drehung Dreht den aktuellen Layoutnutzen um 0 (Standard), 90, 180, oder 270 Grad.

HINWEIS: Die mit einem Kreuz markierten Optionen zeigen die Drehungen an, die die korrekte Anordnung der Layoutnutzen im Array verhindern.

Korrektur Bestimmt einen Winkel, in dem der Layoutnutzen relativ zum derzeitigen Koordinatensystem gedreht wird. Der Winkel kann nicht größer sein als 45 Grad.

HINWEISE:

Sie richten lediglich den aktiv in Bearbeitung befindlichen Layoutnutzen aus, können dies aber an jedem bereits platzierten Layoutnutzen tun.
Wird ein Objekt zum Ausrichten ausgewählt, ändert sich dessen Farbe standardmäßig zu Gelb. Lernen Sie, wie Sie die Formatierung von Umgebungsfarben ändern können.

Auswahl Koordinatensystem Klicken Sie auf diesen Button, um für den aktiven Layoutnutzen ein neues Koordinatensystem relativ zu einem bestimmten Objekt eines anderen Layoutnutzens festzulegen.

Neue Auswahl Ermöglicht es, ein neues Koordinatensystem für den aktiven Layoutnutzen festzulegen. Lernen Sie mehr über die Verwendung dieser Funktion.

Horizontale Anpassung

Korrektur Definiert die horizontale Abstandskorrektur zwischen den beiden Spalten des Arrays.

Abstand X Nicht verfügbar, da Sie auf dieser Seite des Assistenten keine Elemente platzieren, die in einem Abstand zur X-Achse platziert werden dürfen.

Vertikale Anpassung

HINWEIS: Das Beispiel zeigt, wie Nutzen horizontal ausgerichtet werden. Das vertikale Ausrichten funktioniert analog.

Korrektur Definiert die vertikale Abstandskorrektur zwischen den beiden Spalten des Arrays. Der Wert wird außer Kraft gesetzt, wenn die Buttons Verschieben nach betätigt werden.

Abstand Y Legt in dem Layout den technisch minimalen vertikalen Abstand zwischen den Layoutnutzen auf der Y-Achse fest. Dieser Wert setzt die Verwendung der beiden Schaltflächen Verschieben nach außer Kraft.

Legen Sie die benötigten Attribute fest [ein Nutzen, Orientierung (Drehung), horizontale und vertikale Anpassungen], und klicken Sie dann auf Weiter.

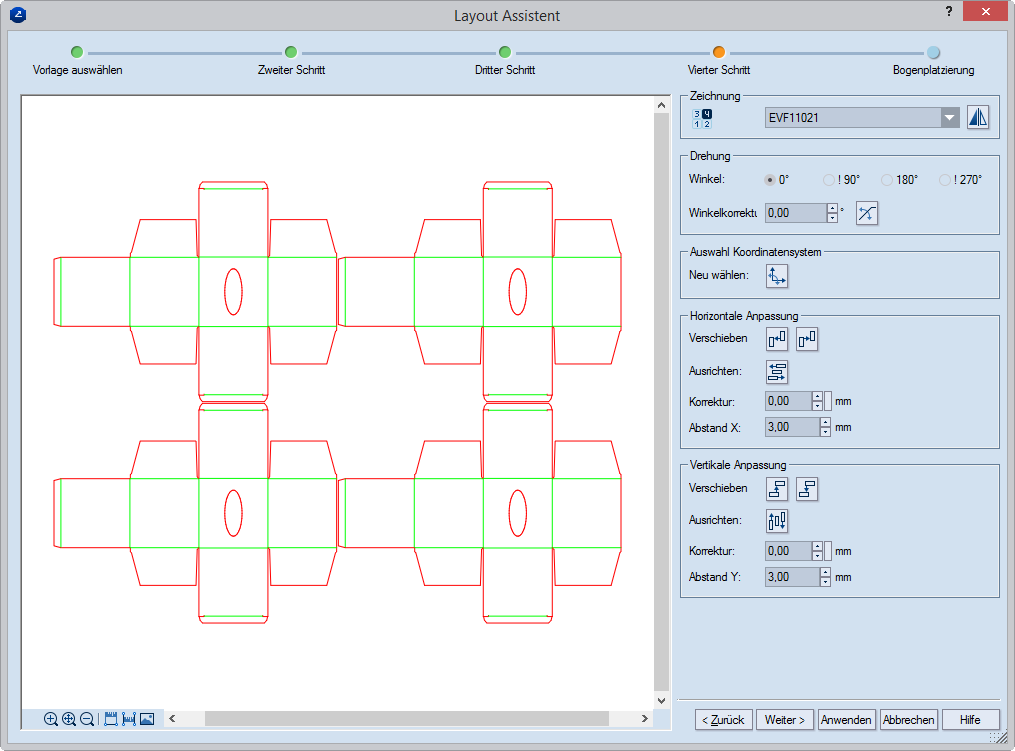

Der Schritt Vierter Schritt erscheint.

Zeichnung Listet die im aktuellen Projekt vorhandenen Nutzen auf, die als Layoutnutzen verwendet werden können.

Layoutnutzen spiegeln Spiegelt den Layoutnutzen vertikal. Das Spiegeln bietet eine weitere Möglichkeit, das Array anzuordnen.

Drehung Optionen für die Drehung von Layoutnutzen, falls eine Drehung notwendig wird.

Drehung Dreht den aktuellen Layoutnutzen um 0 (Standard), 90, 180, oder 270 Grad.

HINWEIS: Die mit einem Kreuz markierten Optionen zeigen die Drehungen an, die die korrekte Anordnung der Layoutnutzen im Array verhindern.

Korrektur Bestimmt einen Winkel, in dem der Layoutnutzen relativ zum derzeitigen Koordinatensystem gedreht wird. Der Winkel kann nicht größer sein als 45 Grad.

HINWEISE:

Sie richten lediglich den aktiv in Bearbeitung befindlichen Layoutnutzen aus, können dies aber an jedem bereits platzierten Layoutnutzen tun.
Wird ein Objekt zum Ausrichten ausgewählt, ändert sich dessen Farbe standardmäßig zu Gelb. Lernen Sie, wie Sie die Formatierung von Umgebungsfarben ändern können.

Auswahl Koordinatensystem Klicken Sie auf diesen Button, um für den aktiven Layoutnutzen ein neues Koordinatensystem relativ zu einem bestimmten Objekt eines anderen Layoutnutzens festzulegen.

Neue Auswahl Ermöglicht es, ein neues Koordinatensystem für den aktiven Layoutnutzen festzulegen. Lernen Sie mehr über die Verwendung dieser Funktion.

Horizontale Anpassung

Korrektur Definiert die horizontale Abstandskorrektur zwischen den beiden Spalten des Arrays.

Abstand X Legt in dem Layout den technisch minimalen horizontalen Abstand zwischen den Nutzen auf der X-Achse fest. Dieser Wert setzt die Verwendung der beiden Schaltflächen Verschieben nach außer Kraft.

Vertikale Anpassung

HINWEIS: Das Beispiel zeigt, wie Nutzen horizontal ausgerichtet werden. Das vertikale Ausrichten funktioniert analog.

Korrektur Definiert die vertikale Abstandskorrektur zwischen den beiden Spalten des Arrays. Der Wert wird außer Kraft gesetzt, wenn die Buttons Verschieben nach betätigt werden.

Abstand Y Legt in dem Layout den technisch minimalen horizontalen Abstand zwischen den Layoutnutzen auf der Y-Achse fest. Dieser Wert setzt die Verwendung der beiden Schaltflächen Verschieben nach außer Kraft.

Legen Sie die benötigten Attribute fest [ein Nutzen, Orientierung (Drehung), horizontale und vertikale Anpassungen], und klicken Sie dann auf Weiter.

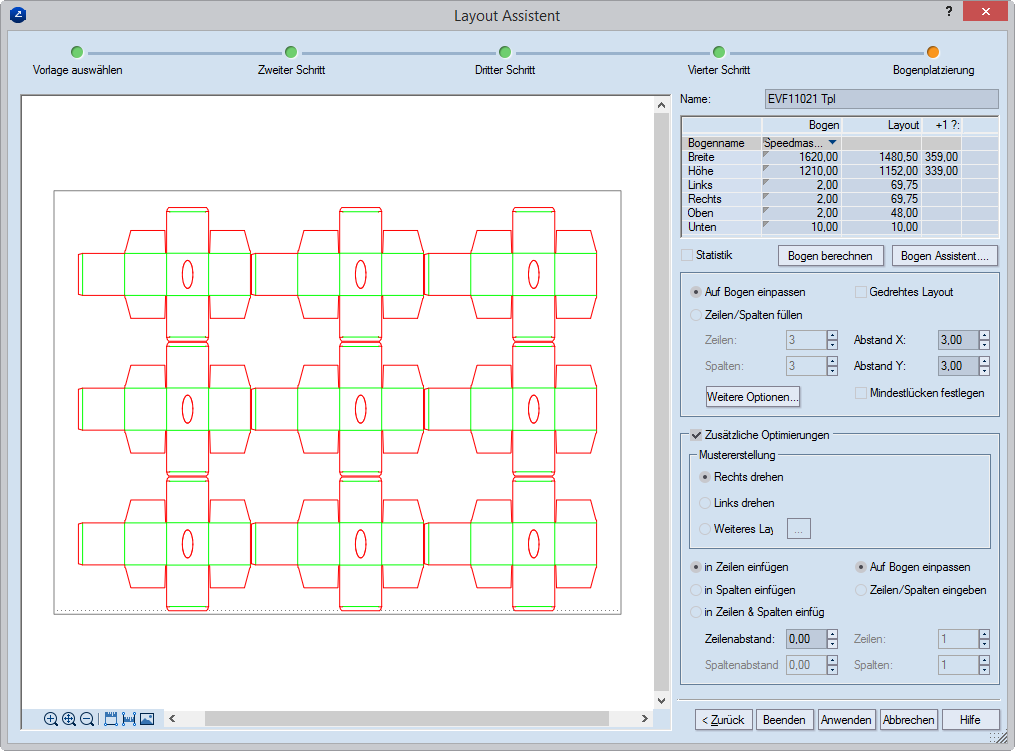

Der Schritt Bogenplatzierung erscheint.

Die Tabelle

Die Spalte Bogen legt den Bogen innerhalb des Layouts fest:

Klicken Sie auf den rechten Rand des Felds Bogennamen, um eine Liste vordefinierter Standard-Bogenformate zu öffnen. Wählen Sie Benutzerdefiniert, wenn Sie keine Standard-Bogenformate verwenden möchten.

(Option:) Korrigieren Sie die Bogenbreite im Feld Breite.

(Option:) Korrigieren Sie die Bogenhöhe im Feld Höhe.

(Option:) Korrigieren Sie die Bogenränder in den Feldern Unten, Links, Oben und Rechts.

Die Spalte Layout: Zeigt Informationen zur Breite, Höhe sowie zu den Rändern des Layouts.

Die Spalte +1?: enthält Informationen über den minimalen Abstand, der zur Breite oder Höhe des Bogens in der Tabelle hinzuaddiert werden muss, wenn eine zusätzliche Spalte bzw. Zeile im Layout erforderlich ist. Diese Spalte enthält nur Daten für die Breite und die Höhe. Die Werte ändern sich, wenn die Option Gedrehtes Layout aktiviert ist und geben den Zustand des Layouts nach dem Drehen wider.

Statistik Mit dieser Option schalten Sie die Ansicht in der Tabelle zur Anzeige zusätzlicher Informationen für gerades und gedrehtes Layout um. In Abhängigkeit davon, ob die Option Gedrehtes Layout aktiviert ist, zeigt die Spalte Gerade oder Gedreht in der Tabelle die Werte in fett und zeigt so die gewählte Layoutanordnung an.

Bogen berechnen Berechnet das Layout, indem eine Bogengröße angenommen wird, in den das definierte Layout vollständig hineinpasst.

Bogen Assistent Startet einen Modus zur Bogenoptimierung.

Auf Bogen einpassen* Passt den Bogen an durch automatische Berechnung der Anzahl von Zeilen und Spalten, die auf dem Bogen platziert werden können. Wenn der Bogen für die Anzahl der in Zeilen und Spalten festgelegten Zeilen und Spalten zu klein ist, werden die überschüssigen Zeilen/Spalten abgeschnitten. Wenn im entgegengesetzten Fall der Bogen mehr Zeilen/Spalten als festgelegt aufnehmen kann, wird deren Anzahl zum Layout hinzugefügt, bis der Bogen vollständig ausgenutzt ist.

Zeilen/Spalten füllen* Fügt dem Bogen mehr Zeilen/Spalten hinzu. Wenn der Bogen für die festgelegte Anzahl der Zeilen und Spalten zu klein ist, werden sie so angezeigt, dass sie über den Bogen hinausragen. In diesem Fall geben Sie in der Tabelle neue Werte für Breite und Höhe der Spalte Bogen ein oder klicken auf Bogen Assistent, um einen neuen Bogen zu berechnen.

TIPP: Sie können die Daten in der Spalte +1? als Muster dafür nutzen, welche neuen Werte einzugeben sind.

Gedrehtes Layout Dreht das Layout für eine Arrayalternative um 90 Grad gegen den Uhrzeigersinn. Das Aktivieren dieser Option wirkt sich auf die Tabellenansicht (siehe die Beschreibungen für die Option Statistik) und auf die Spalte +1? aus (siehe die entsprechende Beschreibung oben). Wenn die Option Statistik in der Tabelle aktiviert ist, wird die Statistik für ein gerades und ein gedrehtes Layout angezeigt, wobei die Werte für das aktuelle fett dargestellt sind.

Zeilen Legt fest, wie viele Zeilen das Layout haben soll.

Spalten Legt fest, wie viele Spalten das Layout haben soll.

Abstand X Legt eine Korrektur des horizontalen Abstands zwischen den Objekten des Layouts fest.

Abstand Y Legt eine Korrektur des vertikalen Abstands zwischen den Objekten des Layouts fest.

Korrekturen Öffnet eine Dialogbox, in der Sie zusätzliche Einstellungen für die 2. Spalte und die 2. Zeile festlegen können.

Mindestlücken festlegen Legt die Werte, die Sie in Abstand X und Abstand Y eingegeben haben, als minimale Abstandswerte für die Layoutvorlage fest.

SO VERWENDEN SIE MINDESTLÜCKEN:

Im automatischen Layout: Wenn Sie die Vorlage anwenden, vergleicht das Programm deren Werte mit denen, die Sie bei der Definition ihrer Layoutvarianten festgelegt haben: Werte für den Abstand größer als die Minimalwerte werden angewandt; Werte kleiner als die Minimalwerte werden ignoriert und die Minimalwerte werden angewandt.
Im rechteckigen Array: In der kontextsensitiven Bearbeitungsleiste erscheint eine auf die Diskrepanz hinweisende Meldung.

Zusätzliche Optimierungen Zeigt Einstellungen für zusätzliche Optimierungen des Original-Layoutmusters an; Sie können zur Verbesserung ein weiteres Layoutmuster definieren. Jede Änderung des Original-Layoutmusters erzeugt ein solches weiteres Layoutmuster — z.B. ein gedrehtes Original-Layoutmuster oder eines mit anderen Zeichnungen.

Mustererstellung Einstellungen für die Definition eines zusätzlichen Layoutmusters.

Rechts drehen Dreht das Layoutmuster nach rechts und erzeugt eine optimierte Layoutausgabe.

Links drehen Dreht das Layoutmuster nach links und erzeugt eine optimierte Layoutausgabe.

Weiteres Layout erstellen Startet einen Assistenten, in dem Sie eine andere Vorlage festlegen oder eine neue Vorlage definieren können.

Zeilen Fügt dem zusätzlichen Layoutmuster Zeilen hinzu.

HINWEIS: Mit dieser Option öffnen Sie die Dialogbox Zeilenabstand, in der Sie einen Abstand zwischen den Zeilen festlegen können.

Spalten Fügt dem zusätzlichen Layoutmuster Spalten hinzu.

HINWEIS: Mit dieser Option öffnen Sie die Dialogbox Spaltenabstand, in der Sie einen Abstand zwischen den Spalten festlegen können.

in Zeilen & Spalten einfügen Fügt dem zusätzlichen Layoutmuster sowohl Zeilen als auch Spalten hinzu.

HINWEIS: Mit dieser Option öffnen Sie die Dialogboxen Spaltenabstand und Zeilenabstand, in denen Sie einen Abstand zwischen den Spalten bzw. Zeilen festlegen können.

Zeilenabstand Legt einen Abstand zwischen den Zeilen des Originallayouts und den zusätzlichen Layoutmustern fest.

Spaltenabstand Legt einen Abstand zwischen den Spalten des Originallayouts und den zusätzlichen Layoutmustern fest.

* Die folgenden Situationen können auftreten, wenn die Optionen Auf Bogen einpassen und Zeilen/Spalten eingeben sowohl für das Originalmuster als auch für die zusätzlichen Optimierungen verwendet werden:

Auf Bogen einpassen ist für das Originalmuster als auch für die zusätzlichen Optimierungen gewählt. Die optimale Anzahl von auf dem Bogen zu platzierenden Zeichnungen wird berechnet, unabhängig davon, ob die Zeichnungen aus dem originalen oder dem zusätzlichen Layoutmuster stammen.

Zeilen/Spalten eingeben ist für das Originalmuster als auch für die zusätzlichen Optimierungen gewählt. Zunächst wird das Originallayout anhand der für Zeilen und Spalten festgelegten Werte in den gewählten/benutzerdefinierten Bogen eingepasst, danach erfolgt das Einpassen des zusätzlichen Layouts. Falls der Bogen für die Anzahl der eingegebenen Zeilen und Spalten zu klein ist, werden die Zeilen/Spalten nicht abgeschnitten, sondern als über den Bogen hinausragend angezeigt.

Zeilen/Spalten eingeben ist für das Originalmuster und Zeilen/Spalten eingeben ist auch für die zusätzlichen Optimierungen gewählt. Zunächst wird das Originalmuster anhand der für Zeilen und Spalten festgelegten Werte in den gewählten/benutzerdefinierten Bogen eingepasst, danach erfolgt das Einpassen des zusätzlichen Layouts, wenn genügend Platz vorhanden ist. Falls der Bogen für die Anzahl der eingegebenen Zeilen und Spalten zu klein ist, werden die Zeilen/Spalten nicht abgeschnitten, sondern als über den Bogen hinausragend angezeigt; das zusätzliche Layout wird nicht platziert.

Zeilen/Spalten eingeben ist für das Original und Zeilen/Spalten eingeben ist auch für die zusätzlichen Optimierungen gewählt. Zunächst wird das zusätzliche Layout anhand der für Zeilen und Spalten festgelegten Werte in den gewählten/benutzerdefinierten Bogen eingepasst, danach erfolgt das Einpassen des Originallayouts, wenn genügend Platz vorhanden ist. Falls der Bogen für die Anzahl der eingegebenen Zeilen und Spalten zu klein ist, werden die Zeilen/Spalten nicht abgeschnitten, sondern als über den Bogen hinausragend angezeigt; das Originallayout wird nicht platziert.

Definiert die Anzahl der Zeilen und Spalten im Layout.
(Optional) Klicken Sie auf Korrekturen, um das Array der zweiten Zeile oder Spalte zu ändern.

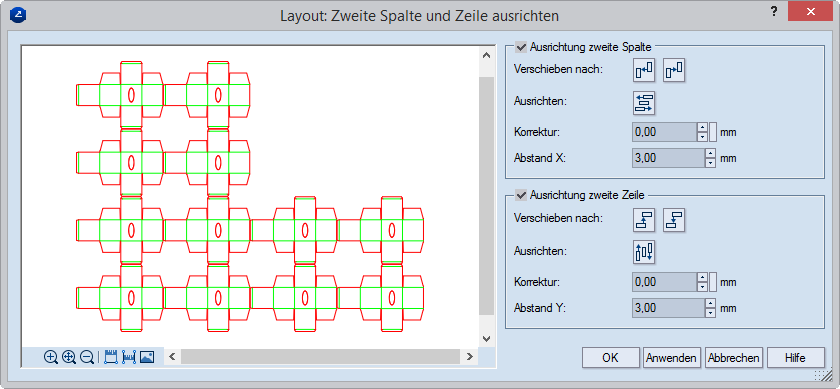

Das Layout: Der Dialog Zweite Spalte und Zeile ausrichten erscheint.

Ausrichtung zweite Spalte Die zweite Spalte des ursprünglichen Arrays „2 Zeilen zu je 2 Spalten“ wird anders als die erste behandelt. Bei mehr als zwei Spalten im Layout wird jede gerade Spalte wie eine „zweite“ behandelt und die Spalten in der gleichen Weise angeordnet, wie dies für das erste Array „2 Zeilen zu je 2 Spalten“ in den vorangegangenen Schritten des Assistenten festgelegt wurde. Dies wird automatisch ausgewählt, wenn die zweite Spalte im Layout sich von der ersten als Ergebnis vorangegangener Korrekturen im Assistenten unterscheidet — z.B. verschiedene Anordnung, verschiedene Elementart, oder andere Änderungen.

Verschieben nach Lässt benachbarte Layoutnutzen einrasten.

HINWEIS: Das Verschieben von Layoutnutzen überschreibt den Wert in Korrektur; es wird der Wert in Abstand X verwendet.

Nach links bewegen Bewegt den aktuellen Layoutnutzen nach links, bis er am ersten links benachbarten Element ohne zu überlappen einrastet. Der Layoutnutzen bewegt sich nicht, wenn es kein Objekt im links gelegenen Pfad des Layoutnutzens gibt.

Nach rechts bewegen Bewegt den aktuellen Layoutnutzen nach rechts, bis es am ersten rechts benachbarten Element ohne zu überlappen einrastet. Der Layoutnutzen bewegt sich nicht, wenn es kein Objekt im unten gelegenen Pfad des Layoutnutzens gibt.

Ausrichten Aktiviert den Modus für das horizontale Ausrichten von Objekten. Der Layoutnutzen kann in Bezug auf drei mögliche Referenzobjekte ausgerichtet werden. Lernen Sie diese Art des Ausrichtens anzuwenden.

Ausrichten Aktiviert den Modus für das vertikale Ausrichten von Objekten. Der Layoutnutzen kann in Bezug auf drei mögliche Referenzobjekte ausgerichtet werden. Lernen Sie diese Art des Ausrichtens anzuwenden.

Korrektur Definiert die horizontale Abstandskorrektur zwischen den beiden Spalten des Arrays.

Abstand X Legt in dem Layout den minimalen horizontalen Abstand zwischen den Nutzen auf der X-Achse fest. Definiert die horizontale Abstandskorrektur zwischen den beiden Spalten des Arrays.

Ausrichtung zweite Zeile Die zweite Zeile des ursprünglichen Arrays „2 Zeilen zu je 2 Spalten“ wird anders als die erste behandelt. Bei mehr als zwei Zeilen im Layout wird jede gerade Zeile wie eine „zweite“ behandelt und die Zeilen in der gleichen Weise angeordnet, wie dies für das erste Array „2 Zeilen zu je 2 Spalten“ in den vorangegangenen Schritten des Assistenten festgelegt wurde. Dies wird automatisch ausgewählt, wenn die zweite Zeile im Layout sich von der ersten als Ergebnis vorangegangener Korrekturen im Assistenten unterscheidet — z.B. verschiedene Anordnung, verschiedene Elementart, oder andere Änderungen.

Verschieben nach Lässt benachbarte Layoutnutzen einrasten.

HINWEIS: Das Verschieben von Layoutnutzen überschreibt den Wert in Korrektur; es wird der Wert in Abstand Y verwendet.

Nach oben bewegen Bewegt den aktuellen Layoutnutzen nach oben, bis er am ersten oben benachbarten Element ohne zu überlappen einrastet. Der Layoutnutzen bewegt sich nicht, wenn oberhalb kein Objekt vorhanden ist.

Nach unten bewegen Bewegt den aktuellen Layoutnutzen nach unten, bis er am ersten unten benachbarten Layoutnutzen ohne zu überlappen einrastet. Der Layoutnutzen bewegt sich nicht, wenn unterhalb kein Objekt vorhanden ist.

HINWEIS: Das Beispiel zeigt, wie Nutzen horizontal ausgerichtet werden. Das vertikale Ausrichten funktioniert analog.

Korrektur Definiert die horizontale Abstandskorrektur zwischen den beiden Reihen des Arrays.

Abstand Y Legt in dem Layout den minimalen horizontalen Abstand zwischen den Nutzen auf der Y-Achse fest. Definiert die vertikale Abstandskorrektur zwischen den beiden Spalten im Array.

Mit Bogeneigenschaften wird das Layout an den angegebenen Bogen angepasst und die Bogengröße entsprechend dem Layout berechnet.
Damit sind zusätzliche Bogenoptimierungen möglich.
Klicken Sie auf Fertigstellen.
